ハイブリッド電気モジュール（高電圧バッテリー電気モジュール）（中国?...

Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P]

自分の役割を見つける

Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P] - ハイブリッド電気モジュール（高電圧バッテリー電気モジュール）（中国�...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
LR137306 ケーブルタイ $26.15 注文するには
写真 部品番号 説明 価格(各) ストック
LR137202 ナット-フランジタイプ $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
LR137201 ナット-フランジタイプ $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
LR137204 ナット-フランジタイプ $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
LR137188 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137196 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137181 スクリュー $3.27 注文するには
LR137181 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137189 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137197 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137205 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137194 スクリュー $3.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR137331 ヒューズ $3.53 注文するには
LR137333 ヒューズ $3.53 注文するには
写真 部品番号 説明 価格(各) ストック
LR137334 プリチャージ抵抗 $25.40 注文するには
写真 部品番号 説明 価格(各) ストック
LR137277 ブラケット - モジュール $8.94 注文するには
写真 部品番号 説明 価格(各) ストック
LR137330 モジュール - バッテリー $1,242.90 注文するには
写真 部品番号 説明 価格(各) ストック
LR137335 ハウジング $20.23 注文するには
写真 部品番号 説明 価格(各) ストック
LR137337 ブラケット - センサー取り付け $19.72 注文するには
写真 部品番号 説明 価格(各) ストック
LR137339 カバー - モジュール $418.08 注文するには
写真 部品番号 説明 価格(各) ストック
LR137356 接触子 $264.92 注文するには
写真 部品番号 説明 価格(各) ストック
LR137367 接触子 $264.92 注文するには
写真 部品番号 説明 価格(各) ストック
LR137366 接触子 $264.92 注文するには
写真 部品番号 説明 価格(各) ストック
LR137338 センサー - ホール効果 $86.76 注文するには
写真 部品番号 説明 価格(各) ストック
LR137336 センサー $156.25 注文するには
写真 部品番号 説明 価格(各) ストック
LR137322 ハーネス - バッテリーエレクトリックモジュール $94.25 注文するには
写真 部品番号 説明 価格(各) ストック
LR137358 ハーネス - バッテリーエレクトリックモジュール $94.25 注文するには
写真 部品番号 説明 価格(各) ストック
LR137340 バス - バー $42.67 注文するには
写真 部品番号 説明 価格(各) ストック
LR137341 バス - バー $42.67 注文するには
写真 部品番号 説明 価格(各) ストック
LR137342 バス - バー $42.67 注文するには
写真 部品番号 説明 価格(各) ストック
LR137343 バス - バー $42.67 注文するには
写真 部品番号 説明 価格(各) ストック
LR137344 バス - バー $42.67 注文するには
すべて見る

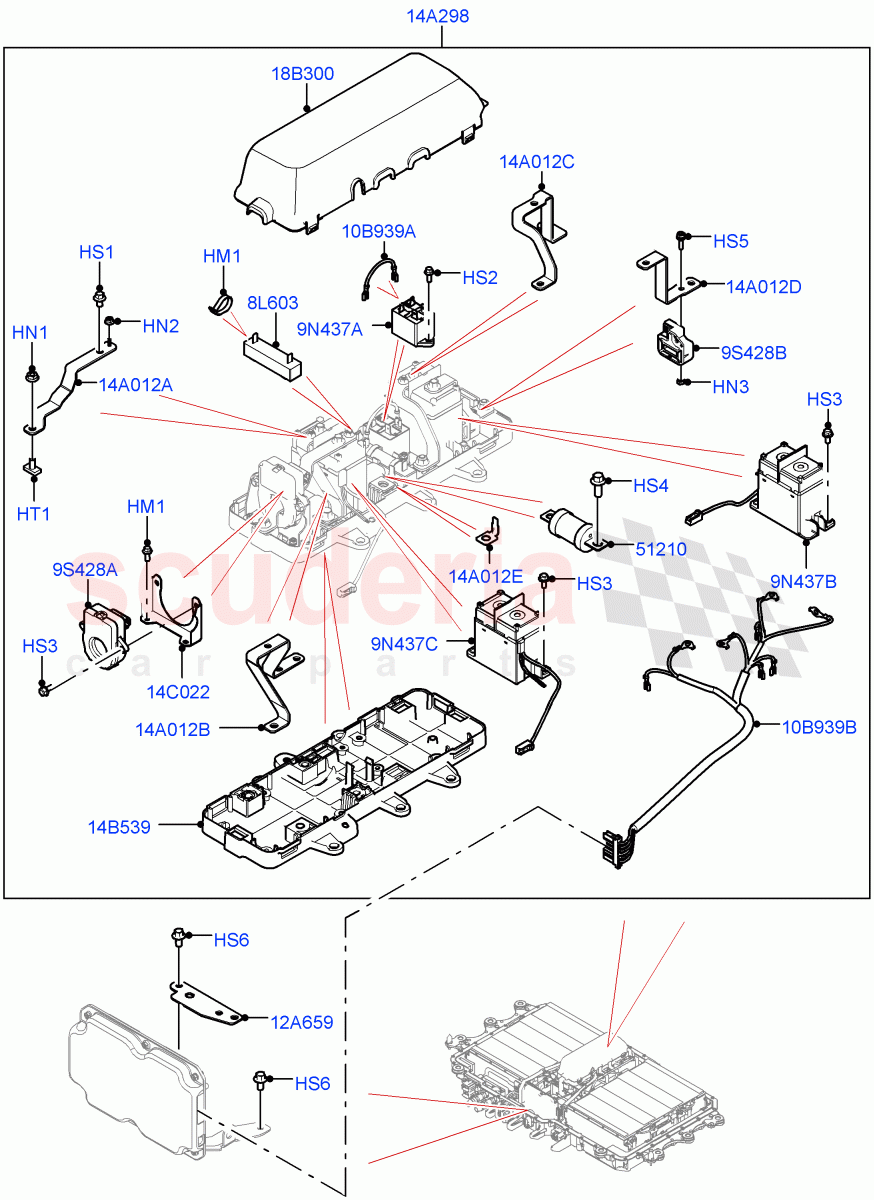

Hybrid Electrical Modules (High Voltage Battery Electrical Module) (Changsu (China), Electric Engine Battery-PHEV) ((V) FROMMG575835) of Land Rover Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HM1 LR137306
ケーブルタイ
ケーブルストラップ、プリチャージレジスタ / からMG575835 		$26.15 2
HN1 LR137202
ナット-フランジタイプ
バスバー～ハウジング、M6 / からMG575835 		$1.43 5
HN2 LR137201
ナット-フランジタイプ
ハーネス～バスバー、M4 / MG575835よりMG575835 		$1.43 4
HN3 LR137204
ナット-フランジタイプ
電流シャントセンサ、M4 / MG575835よりMG575835 		$1.43 1
HS1 LR137188
スクリュー
バスバー～コンタクタ、M6 X 10MM / MG575835よりMG575835 		$3.27 4
HS2 LR137196
スクリュー
M4 X 12MM、プリチャージコンタクタ / よりMG575835 		$3.27 2
HS3 LR137181
スクリュー
M5 X 12MM、センサーからブラケット / MG575835よりMG575835 		$3.27 2
HS3 LR137181
スクリュー
コンタクタ、M5 X 12MM / よりMG575835 		$3.27 4
HS4 LR137189
スクリュー
ヒューズ、M8 X 20MM / MG575835よりMG575835 		$3.27 4
HS5 LR137197
スクリュー
電流シャントセンサ、M4 X 16MM / MG575835よりMG575835 		$3.27 1
HS6 LR137205
スクリュー
M6 X 12MM, モジュール固定 / MG575835よりMG575835 		$3.27 3
HT1 LR137194
スクリュー
バスバー、M6 X 12MM / MG575835よりMG575835 		$3.27 5
8L603 LR137334
プリチャージ抵抗
プリチャージMG575835 		$25.40 1
9N437A LR137356
接触子
5アンペア、プリチャージ/から：MG575835 		$264.92 1
9N437B LR137367
接触子
200アンペア、マイナス / よりMG575835 		$264.92 1
9N437C LR137366
接触子
200アンペア、プラス / からMG575835 		$264.92 1
9S428A LR137338
センサー - ホール効果
電流ホール効果 / よりMG575835 		$86.76 1
9S428B LR137336
センサー
電流シャントMG575835 		$156.25 1
10B939A LR137322
ハーネス - バッテリーエレクトリックモジュール
コンタクタから抵抗器 / からMG575835 		$94.25 1
10B939B LR137358
ハーネス - バッテリーエレクトリックモジュール
高電圧サンプリングMG575835 		$94.25 1
12A659 LR137277
ブラケット - モジュール
制御モジュール / からMG575835 		$8.94 1
14A012A LR137340
バス - バー
タイプ1 / よりMG575835 		$42.67 1
14A012B LR137341
バス - バー
タイプ2 / MG575835よりMG575835 		$42.67 1
14A012C LR137342
バス - バー
TYPE 3 / フロム：MG575835MG575835 		$42.67 1
14A012D LR137343
バス - バー
タイプ4 / フロム：MG575835MG575835 		$42.67 1
14A012E LR137344
バス - バー
ターミナル - スペードタイプ、タイプ5 / から：MG575835 		$42.67 1
14A298 LR137330
モジュール - バッテリー
からMG575835 		$1,242.90 1
14B539 LR137335
ハウジング
ボトム / FROM: MG575835MG575835 		$20.23 1
14C022 LR137337
ブラケット - センサー取り付け
からMG575835 		$19.72 1
18B300 LR137339
カバー - モジュール
バッテリー電気モジュール / MG575835よりMG575835 		$418.08 1
51210 LR137331
ヒューズ
125アンペア、DC/DC /から：MG575835 		$3.53 1
51210 LR137333
ヒューズ
175アンペア、ベルト一体型スタータージェネレーター / MG575835よりMG575835 		$3.53 1
