Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P] - ハイブリッド電気モジュール（MHEVバッテリーハウジング、冷却ダクト、フ...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
LR073735 ボルト $1.35 注文するには
写真 部品番号 説明 価格(各) ストック
LR118799 ボルト＆ワッシャ-六角ヘッド $2.97 注文するには
LR118799 ボルト＆ワッシャ-六角ヘッド $2.97 注文するには
LR156114 ボルト $1.96 注文するには
写真 部品番号 説明 価格(各) ストック
LR118800 ボルト＆ワッシャ-六角ヘッド $3.07 在庫あり
写真 部品番号 説明 価格(各) ストック
LR140065 ボルト＆ワッシャ-六角ヘッド $2.51 注文するには
写真 部品番号 説明 価格(各) ストック
FN106046 ナット-六角 $1.46 在庫あり
写真 部品番号 説明 価格(各) ストック
LR071774 スクリュー $2.25 注文するには
LR139570 スクリュー $1.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR115526 フォーム - シーリング $10.81 注文するには
写真 部品番号 説明 価格(各) ストック
LR128845 トレイ - バッテリー $145.35 注文するには
写真 部品番号 説明 価格(各) ストック
LR115321 ダクト-キャビン $79.10 注文するには
写真 部品番号 説明 価格(各) ストック
LR115333 ホース-ベント $46.75 注文するには
LR155912 ホース-ベント $70.42 注文するには
写真 部品番号 説明 価格(各) ストック
LR115334 ホース-ベント $13.70 注文するには
写真 部品番号 説明 価格(各) ストック
LR115509 ガスケット-バッテリー $9.73 注文するには
写真 部品番号 説明 価格(各) ストック
LR115510 ガスケット-バッテリー $1.79 注文するには
写真 部品番号 説明 価格(各) ストック
LR115516 ダクト-冷却 $83.02 注文するには
写真 部品番号 説明 価格(各) ストック
LR115517 ダクト-冷却 $71.15 注文するには
写真 部品番号 説明 価格(各) ストック
LR115519 ダクト-冷却 $71.39 注文するには
写真 部品番号 説明 価格(各) ストック
LR132964 ダクト-冷却 $78.39 注文するには
写真 部品番号 説明 価格(各) ストック
LR133666 トレイ - バッテリー $115.38 注文するには
写真 部品番号 説明 価格(各) ストック
LR115524 フォーム - シーリング $0.78 注文するには
写真 部品番号 説明 価格(各) ストック
LR115521 ファン - 補助冷却 $195.57 注文するには
写真 部品番号 説明 価格(各) ストック
LR115522 ファン - 補助冷却 $195.57 注文するには
すべて見る

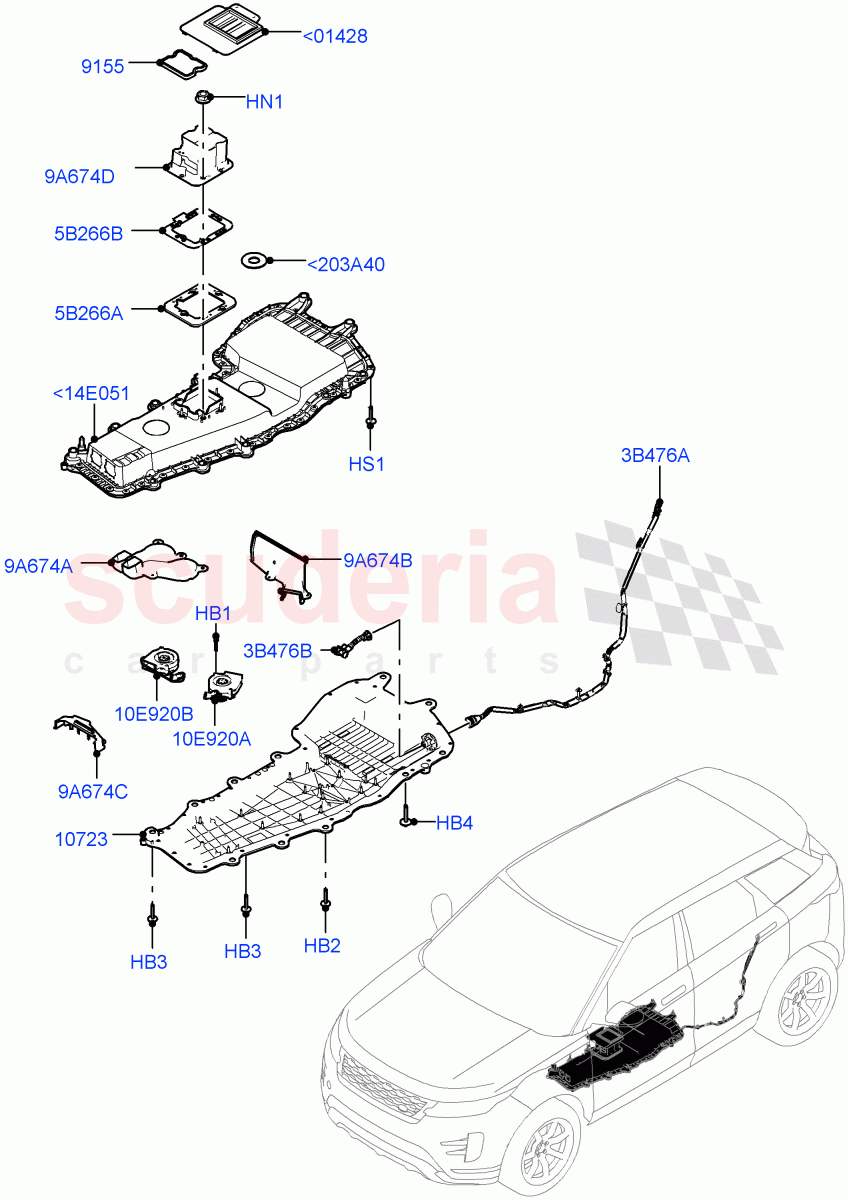

Hybrid Electrical Modules (MHEV Battery Housing, Cooling Ducts and Fans) (Changsu (China), Electric Engine Battery-MHEV) of Land Rover Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
<14E051 LR133666
トレイ - バッテリー
上部 / からKG006088 		$115.38 1
<203A40 LR115524
フォーム - シーリング
からKG006088 		$0.78 2
<01428 LR115321
ダクト-キャビン
からKG006088 		$79.10 1
HB1 LR073735
ボルト
冷却ファン～バッテリートレイ、M6 X 40MM / KG006088よりKG006088 		$1.35 4
HB2 LR118799
ボルト＆ワッシャ-六角ヘッド
バッテリートレイから本体、M8 X 55MM、ワッシャ-30MM / からKG006088 / へMG575834 		$2.97 7
HB2 LR118799
ボルト＆ワッシャ-六角ヘッド
バッテリートレイ～本体、M8 X 55MM、ワッシャ～30MM / からMG575835 		$2.97 5
HB2 LR156114
ボルト
バッテリトレイ～本体、M8 X 45MM、ワッシャ～30MM / よりMG575835 		$1.96 2
HB3 LR118800
ボルト＆ワッシャ-六角ヘッド
バッテリートレイ～本体、M8 X 55MM、ワッシャ～24MM / MG575835よりKG006088
在庫あり 		$3.07 2
HB4 LR140065
ボルト＆ワッシャ-六角ヘッド
六角ヘッド、M10 X 40MM / よりMG575835 		$2.51 2
HN1 FN106046
ナット-六角
六角ヘッド、M6 / KG006088よりKG006088より
在庫あり 		$1.46 6
HS1 LR071774
スクリュー
六角頭 M6 X 20MM / よりKG006088 / TO：MG575834 		$2.25 39
HS1 LR139570
スクリュー
六角ヘッド、M6×20MM / MG575835よりMG575835 		$1.60 39
3B476A LR115333
ホース-ベント
外側 / からKG006088 / へMG575834 		$46.75 1
3B476A LR155912
ホース-ベント
アウター / よりMG575835 		$70.42 1
3B476B LR115334
ホース-ベント
外側 / からKG006088 		$13.70 1
5B266A LR115509
ガスケット-バッテリー
バッテリートレイ / からKG006088 		$9.73 1
5B266B LR115510
ガスケット-バッテリー
エアダクト / KG006088よりKG006088 		$1.79 1
9A674A LR115516
ダクト-冷却
インレット、インナー / KG006088よりKG006088より 		$83.02 1
9A674B LR115517
ダクト-冷却
方向ダクト、インナー / KG006088からKG006088 		$71.15 1
9A674C LR115519
ダクト-冷却
インナー / よりKG006088 		$71.39 1
9A674D LR132964
ダクト-冷却
インレット、外側 		$78.39 1
10E920A LR115521
ファン - 補助冷却
EVバッテリー冷却 / KG006088よりKG006088 		$195.57 1
10E920B LR115522
ファン - 補助冷却
コンバーター冷却 / KG006088よりKG006088から 		$195.57 1
9155 LR115526
フォーム - シーリング
エアインレット（再循環） / KG006088よりKG006088から 		$10.81 1
10723 LR128845
トレイ - バッテリー
下部 / よりKG006088 		$145.35 1
