Name: Hybrid Electrical Modules (MHEV Battery Housing, Cooling Ducts and Fans) (Halewood (UK), Electric Engine Battery-MHEV)
Rating: 5.0 (1 reviews)

Hybrid Electrical Modules (MHEV Battery Housing, Cooling Ducts and Fans) (Halewood (UK), Electric Engine Battery-MHEV) of Land Rover Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P]

すべて見る

Land Rover Range Rover Evoque (2019+) [2.0 Turbo Petrol AJ200P] - ハイブリッド電気モジュール（MHEVバッテリーハウジング、冷却ダクトおよ...

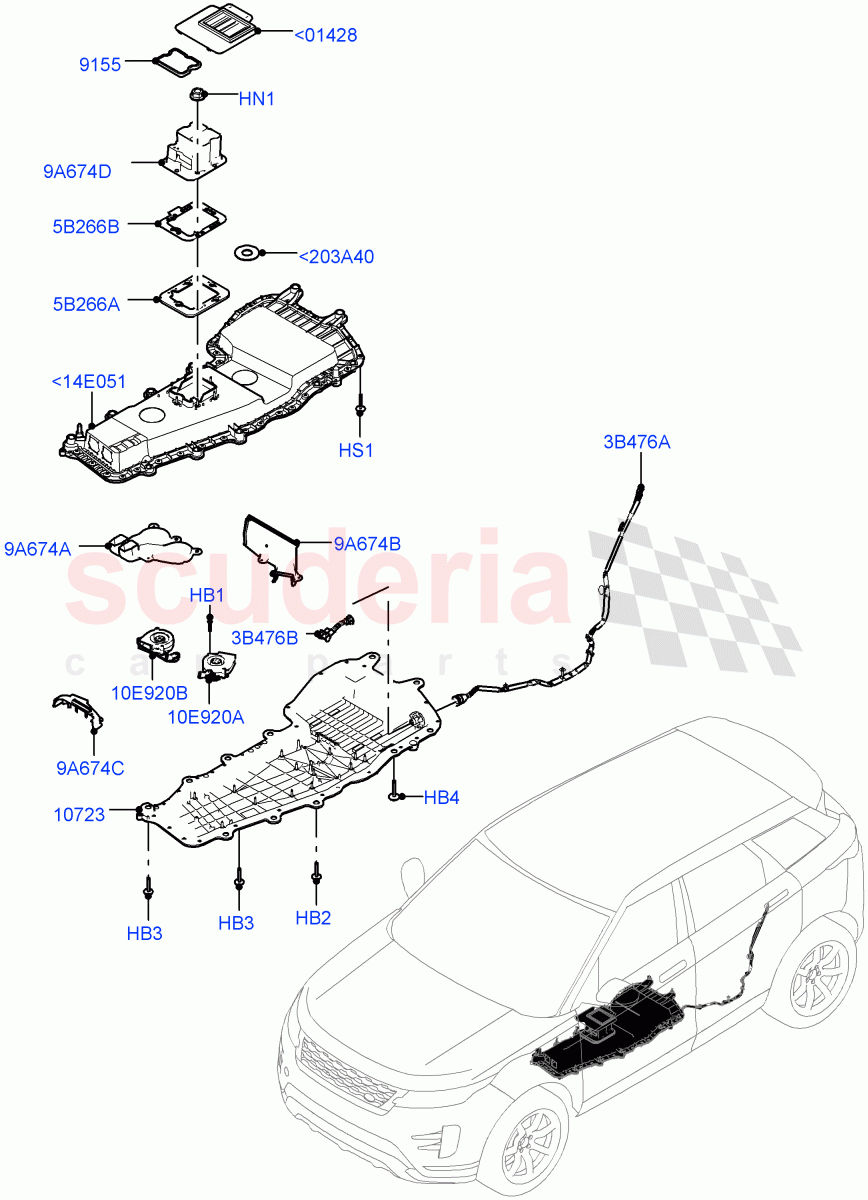

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR073735	ボルト	$1.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR118799	ボルト＆ワッシャ-六角ヘッド	$2.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR118800	ボルト＆ワッシャ-六角ヘッド	$3.00	在庫あり

写真	部品番号	説明	価格(各)	ストック
	LR140065	ボルト＆ワッシャ-六角ヘッド	$2.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	FN106046	ナット-六角	$1.43	在庫あり

写真	部品番号	説明	価格(各)	ストック
	LR139570	スクリュー	$1.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115526	フォーム - シーリング	$10.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115330	トレイ - バッテリー	$141.04	注文するには
	LR128845	トレイ - バッテリー	$142.10	注文するには
	LR167901	トレイ - バッテリー	$133.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115321	ダクト-キャビン	$77.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115333	ホース-ベント	$45.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115334	ホース-ベント	$13.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115509	ガスケット-バッテリー	$9.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115510	ガスケット-バッテリー	$1.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115516	ダクト-冷却	$81.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115517	ダクト-冷却	$69.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115519	ダクト-冷却	$69.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115518	ダクト-冷却	$68.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115329	トレイ - バッテリー	$138.04	注文するには
	LR128844	トレイ - バッテリー	$129.45	注文するには
	LR167906	カバー - コンバーターハウジング	$116.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115524	フォーム - シーリング	$0.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115521	ファン - 補助冷却	$191.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR115522	ファン - 補助冷却	$191.20	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
<14E051	LR115329	トレイ - バッテリー	LR115329 トレイ - バッテリー上/へLH002097	$138.04	1
<14E051	LR128844	トレイ - バッテリー	LR128844 トレイ - バッテリー上 / からLH002098 / へNH999999	$129.45	1
<14E051	LR167906	カバー - コンバーターハウジング	LR167906 カバー - コンバーターハウジング上 / からPH000001	$116.94	1
<203A40	LR115524	フォーム - シーリング	LR115524 フォーム - シーリング	$0.76	2
<01428	LR115321	ダクト-キャビン	LR115321 ダクト-キャビン	$77.33	1
HB1	LR073735	ボルト	LR073735 ボルト冷却ファン～バッテリートレイ、M6 X 40MM	$1.32	4
HB2	LR118799	ボルト＆ワッシャ-六角ヘッド	LR118799 ボルト＆ワッシャ-六角ヘッドバッテリートレイ～本体、M8 X 55MM、ワッシャ-30MM	$2.91	7
HB3	LR118800	ボルト＆ワッシャ-六角ヘッド在庫あり	LR118800 ボルト＆ワッシャ-六角ヘッドバッテリートレイ～本体、M8 X 55MM、ワッシャ-24MM 在庫あり	$3.00	2
HB4	LR140065	ボルト＆ワッシャ-六角ヘッド	LR140065 ボルト＆ワッシャ-六角ヘッド六角ヘッド、M10 X 40MM	$2.45	2
HN1	FN106046	ナット-六角在庫あり	FN106046 ナット-六角六角ヘッド、M6 在庫あり	$1.43	6
HS1	LR139570	スクリュー	LR139570 スクリュー六角ヘッド、M6 X 20MM	$1.56	39
3B476A	LR115333	ホース-ベント	LR115333 ホース-ベント外側	$45.70	1
3B476B	LR115334	ホース-ベント	LR115334 ホース-ベント内側	$13.39	1
5B266A	LR115509	ガスケット-バッテリー	LR115509 ガスケット-バッテリーバッテリートレイ	$9.51	1
5B266B	LR115510	ガスケット-バッテリー	LR115510 ガスケット-バッテリーエアダクト	$1.75	1
9A674A	LR115516	ダクト-冷却	LR115516 ダクト-冷却インレット、内側	$81.16	1
9A674B	LR115517	ダクト-冷却	LR115517 ダクト-冷却方向ダクト、内側	$69.55	1
9A674C	LR115519	ダクト-冷却	LR115519 ダクト-冷却内側	$69.79	1
9A674D	LR115518	ダクト-冷却	LR115518 ダクト-冷却インレット、外側	$68.93	1
10E920A	LR115521	ファン - 補助冷却	LR115521 ファン - 補助冷却 EVバッテリ冷却	$191.20	1
10E920B	LR115522	ファン - 補助冷却	LR115522 ファン - 補助冷却コンバータ冷却	$191.20	1
9155	LR115526	フォーム - シーリング	LR115526 フォーム - シーリングエアインレット（リサーキュレーション）	$10.57	1
10723	LR115330	トレイ - バッテリー	LR115330 トレイ - バッテリー下側/へLH002102	$141.04	1
10723	LR128845	トレイ - バッテリー	LR128845 トレイ - バッテリー下側 / からLH002103 / へNH999999	$142.10	1
10723	LR167901	トレイ - バッテリー	LR167901 トレイ - バッテリー下段 / からPH000001	$133.32	1
