Name: Electrical Wiring - Engine And Dash (2.0L I4 High DOHC AJ200 Petrol) ((V) FROMJA000001)
Rating: 5.0 (1 reviews)

Electrical Wiring - Engine And Dash (2.0L I4 High DOHC AJ200 Petrol) ((V) FROMJA000001) of Land Rover Land Rover Range Rover Sport (2014+) [3.0 Diesel 24V DOHC TC]

すべて見る

Land Rover Range Rover Sport (2014+) [3.0 Diesel 24V DOHC TC] - 電気配線 - エンジンおよびダッシュボード（2.0L I4 HIGH DOHC AJ200...

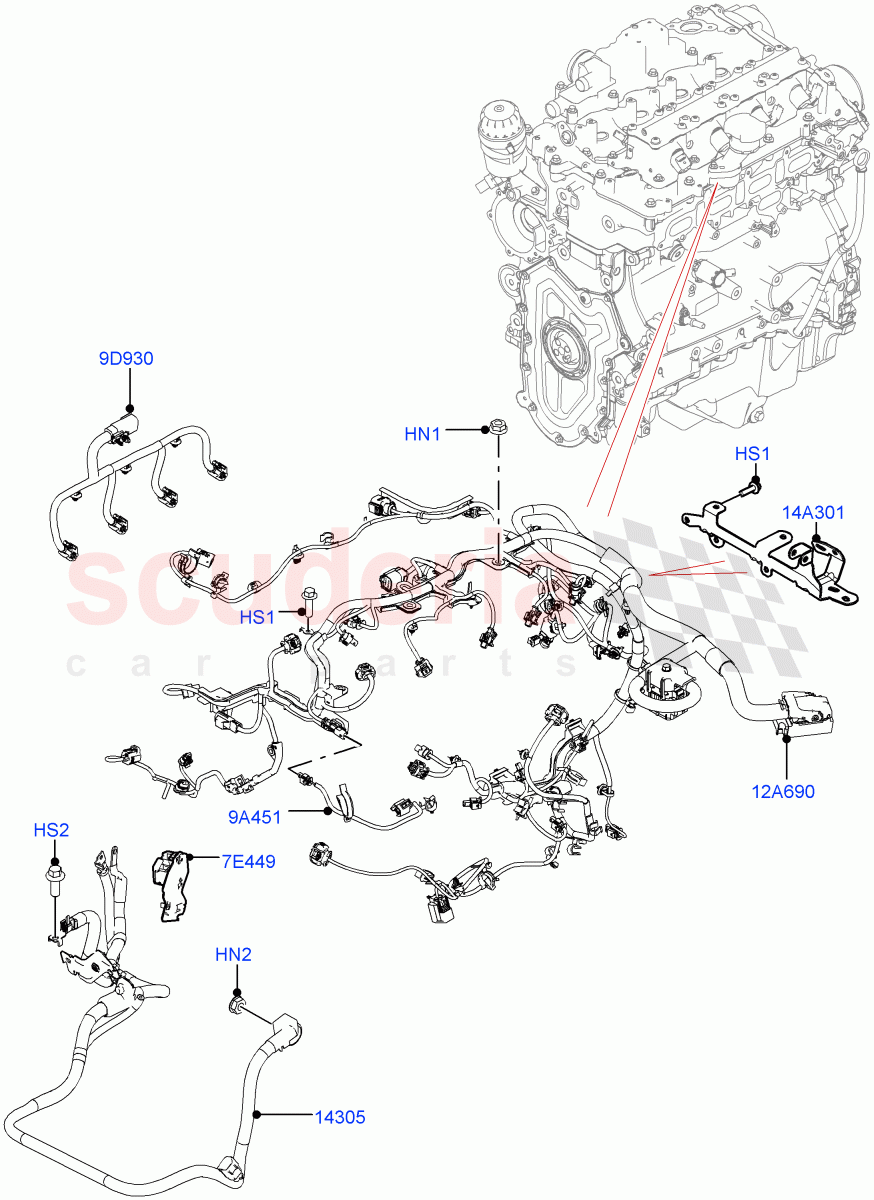

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR087242	ナット-六角	$1.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	RYH500340	ナット＆ワッシャ-六角	$1.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR073655	スクリュー	$1.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	FA108202	スクリュー	$1.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR102639	配線 - オルタネーター	$233.83	注文するには
	LR120983	ワイヤー - オルタネーター	$228.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR085666	ターミナル - バッテリー	$101.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR093809	配線 - スターターモーター	$30.20	注文するには
	LR113349	配線 - スターターモーター	$69.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR099966	配線 - フューエルインジェクター	$117.04	注文するには
	LR116490	配線 - フューエルインジェクター	$127.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR101431	配線 - エンジン	$889.71	注文するには
	LR112882	配線 - エンジン	$889.71	注文するには
	LR116342	配線 - エンジン	$889.71	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR138653	ブラケット	$22.26	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HN1	LR087242	ナット-六角	LR087242 ナット-六角 M6 / From: JA000001	$1.39	2
HN2	RYH500340	ナット＆ワッシャ-六角	RYH500340 ナット＆ワッシャ-六角 M8, Nut And Washer / From: JA000001	$1.03	1
HS1	LR073655	スクリュー	LR073655 スクリュー Hexagonal Head, M6 X 20MM / From: JA000001	$1.53	9
HS2	FA108202	スクリュー	FA108202 スクリュー Hexagonal Head, M8 X 20MM, Taptite / From: JA000001	$1.28	1
7E449	LR085666	ターミナル - バッテリー	LR085666 ターミナル - バッテリー Battery Cables / From: JA000001	$101.72	1
9A451	LR093809	配線 - スターターモーター	LR093809 配線 - スターターモーター Alternator / From: JA000001 / To: JA999999	$30.20	1
9A451	LR113349	配線 - スターターモーター	LR113349 配線 - スターターモーター Alternator / From: KA000001	$69.79	1
9D930	LR099966	配線 - フューエルインジェクター	LR099966 配線 - フューエルインジェクター Injector Harness / From: JA000001 / To: JA193550	$117.04	1
9D930	LR116490	配線 - フューエルインジェクター	LR116490 配線 - フューエルインジェクター Injector Harness / From: JA193551	$127.27	1
12A690	LR101431	配線 - エンジン	LR101431 配線 - エンジン From: JA000001 / To: JA191605	$889.71	1
12A690	LR112882	配線 - エンジン	LR112882 配線 - エンジン From: JA191606 / To: JA999999	$889.71	1
12A690	LR116342	配線 - エンジン	LR116342 配線 - エンジン From: KA000001 / To: KA841896	$889.71	1
12A690	LR125828	配線 - エンジン	LR125828 配線 - エンジン From: KA841897 / To: LA999999	$1,622.44	1
12A690	LR141452	配線 - エンジン	LR141452 配線 - エンジン From: MA000001	$910.39	1
14A301	LR138653	ブラケット	LR138653 ブラケット Engine Rear / From: JA000001	$22.26	1
14305	LR102639	配線 - オルタネーター	LR102639 配線 - オルタネーター From: JA000001 / To: JA999999	$233.83	1
14305	LR120983	ワイヤー - オルタネーター	LR120983 ワイヤー - オルタネーター From: KA000001	$228.39	1
