ハイブリッド電気モジュール（Mhev充電ケーブルおよび固定具）（電気エン...

Land Rover Range Rover Sport (2014+) [3.0 Diesel 24V DOHC TC]

自分の役割を見つける

Land Rover Range Rover Sport (2014+) [3.0 Diesel 24V DOHC TC] - ハイブリッド電気モジュール（MHEV充電ケーブルおよび固定具）（電気エン...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
RYG500230 ボルト-六角ヘッド $1.35 在庫あり
写真 部品番号 説明 価格(各) ストック
LR122999 ナット-六角 $2.89 注文するには
写真 部品番号 説明 価格(各) ストック
FS110206 ボルト-六角ヘッド $0.74 在庫あり
写真 部品番号 説明 価格(各) ストック
LR128888 ケーブル - アンダーボディ $425.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR121218 ケーブル $253.67 注文するには
LR148280 ケーブル $287.11 注文するには
写真 部品番号 説明 価格(各) ストック
LR121223 ケーブル $286.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR121224 ケーブル $386.27 注文するには
LR121224 ケーブル $386.27 注文するには
LR121224 ケーブル $386.27 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR121227 ケーブル $215.88 注文するには
写真 部品番号 説明 価格(各) ストック
LR128890 ケーブル - アンダーボディ $485.89 注文するには
写真 部品番号 説明 価格(各) ストック
LR128994 コネクタ - ケーブル $14.30 注文するには
写真 部品番号 説明 価格(各) ストック
LR128992 コネクタ - ケーブル $25.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR124589 キャリア $36.91 注文するには
写真 部品番号 説明 価格(各) ストック
LR125218 ブラケット - モジュール $145.22 注文するには
写真 部品番号 説明 価格(各) ストック
LR122589 ジャンクションボックス $596.40 注文するには
LR128883 ボックス - ヒューズ $566.59 注文するには
LR133903 ジャンクションボックス $566.15 注文するには
すべて見る

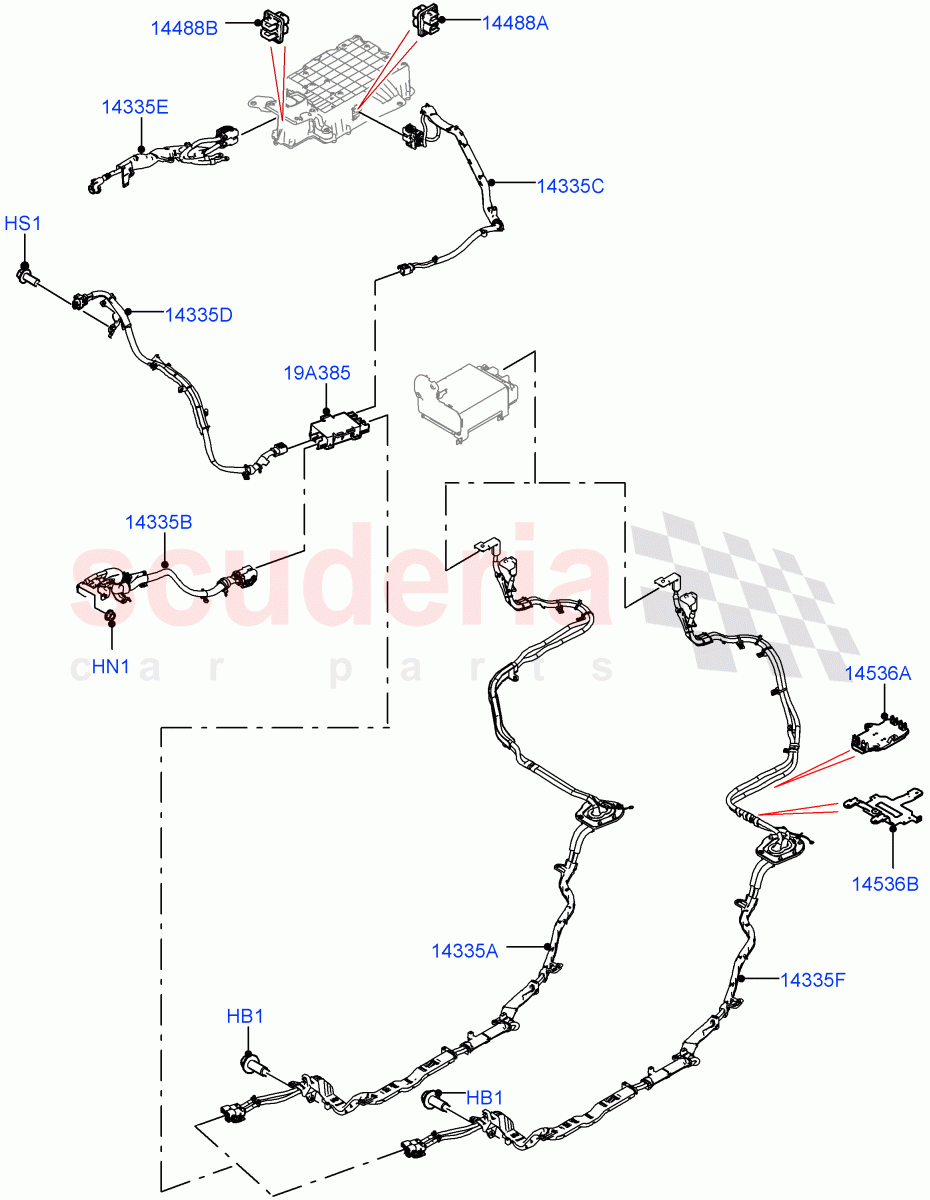

Hybrid Electrical Modules (MHEV Charging Cables and Fixings) (Electric Engine Battery-MHEV) of Land Rover Land Rover Range Rover Sport (2014+) [3.0 Diesel 24V DOHC TC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 RYG500230
ボルト-六角ヘッド
Hexagonal Head, M8 X 20MM
IN STOCK 		$1.35 1
HN1 LR122999
ナット-六角
M8 		$2.89 3
HS1 FS110206
ボルト-六角ヘッド
Hexagonal Head, M10 X 20MM
IN STOCK 		$0.74 1
19A385 LR122589
ジャンクションボックス
3.0L AJ20P6 Petrol High / To: KA872020 		$596.40 1
19A385 LR128883
ボックス - ヒューズ
3.0L AJ20P6 Petrol High / From: KA872021 		$566.59 1
19A385 LR133903
ジャンクションボックス
3.0L AJ20D6 Diesel High / From: MA000001 		$566.15 1
14335A LR128888
ケーブル - アンダーボディ
With 5 Seat Configuration / Battery To Junction Box 		$425.60 1
14335B LR121218
ケーブル
Junction Box To Alternator / To: LA747267 		$253.67 1
14335B LR148280
ケーブル
Junction Box To Alternator / From: LA747268 		$287.11 1
14335C LR121223
ケーブル
Front MHEV Vehicle Juntion Box To DC/DC 		$286.60 1
14335D LR121224
ケーブル
3.0L AJ20P6 Petrol High / Junction Box To Charger / To: MA999999 		$386.27 1
14335D LR121224
ケーブル
3.0L AJ20P6 Petrol High / Junction Box To Charger / From: NA700000 / To: NA799999 		$386.27 1
14335D LR121224
ケーブル
3.0L AJ20P6 Petrol High / Junction Box To Charger / From: NA200000 / To: NA235152 		$386.27 1
14335D LR174466
ワイヤー
3.0L AJ20P6 Petrol High / Junction Box To Charger / From: NA235153 / To: NA699999 		$369.29 1
14335D LR174466
ワイヤー
3.0L AJ20P6 Petrol High / Junction Box To Charger / From: PA000001 		$369.29 1
14335E LR121227
ケーブル
Busbar To DC/DC 		$215.88 1
14335F LR128890
ケーブル - アンダーボディ
With 7 Seat Configuration / Battery To Junction Box 		$485.89 1
14488A LR128994
コネクタ - ケーブル
Code A 		$14.30 1
14488B LR128992
コネクタ - ケーブル
Code B 		$25.27 1
14536A LR124589
キャリア
3.0L AJ20P6 Petrol High, With 7 Seat Configuration / Harness Bracket 		$36.91 1
14536B LR125218
ブラケット - モジュール
3.0L AJ20P6 Petrol High, With 7 Seat Configuration / Towbar Module Bracket 		$145.22 1
