Name: Fuel Tank & Related Parts (This Section Refers To TSB LTB00280, Vehicles Fitted With 10MY Fuel Tank, With 2 Vent Pipes) (Lion Diesel 2.7 V6 (140KW))
Rating: 4.8 (1 reviews)

Fuel Tank & Related Parts (This Section Refers To TSB LTB00280, Vehicles Fitted With 10MY Fuel Tank, With 2 Vent Pipes) (Lion Diesel 2.7 V6 (140KW)) of Land Rover Land Rover Range Rover Sport (2005-2009) [2.7 Diesel V6]

すべて見る

Land Rover Range Rover Sport (2005-2009) [2.7 Diesel V6] - 燃料タンク & 関連部品 (このセクションは、TSB LTB00280、10MY...

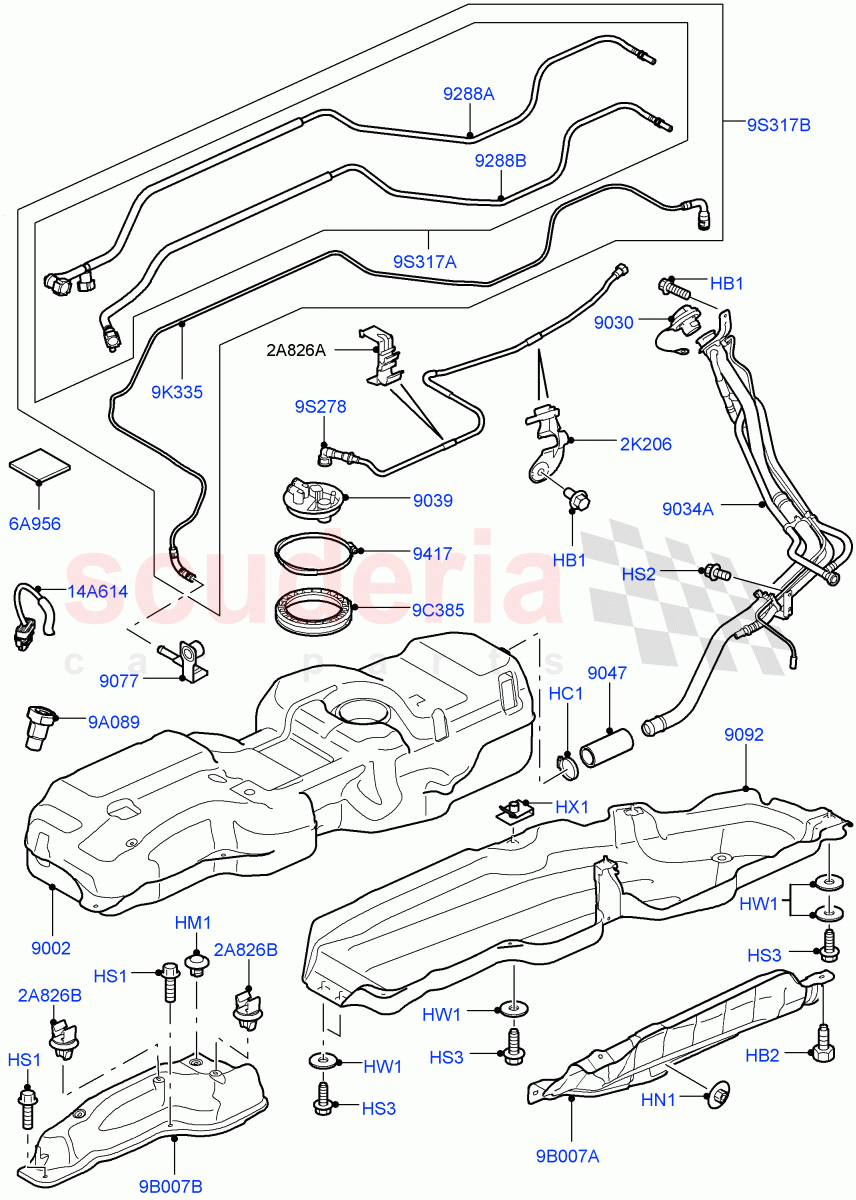

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	SN106127L	ボルト	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	CN100509	クリップ	$1.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	WYQ000010	リベット-プラスチック	$5.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	WYH500050	ナット-ロック	$2.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	FS106206	スクリュー	$0.96	在庫あり

写真	部品番号	説明	価格(各)	ストック
	FS108126	スクリュー	$1.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	RYG500270	スクリュー	$2.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	WJ110006	ウォッシャー	$1.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	KYH500100	ナット-スプリング	$1.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013746	タンク-燃料	$1,132.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR015394	キャップ-燃料タンクフィラー	$14.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013751	カバー - ダスト	$84.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR010620	ホース - フィラーパイプ	$17.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR019275	プラグ	$8.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	WFN000014	燃料タンク	$291.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR117476	ガスケット	$9.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	WFU500020	ブラケット	$3.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR025789	フォームパッド - エネルギー吸収	$22.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	WMJ500181	パイプ-フューエルフィラー	$346.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR015385	ホース	$486.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR015384	ホース	$149.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR021822	キャップ - フィラー	$38.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013771	リング-保持	$22.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013917	チューブ-燃料供給	$51.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR016261	チューブ-ブリーザー	$51.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR020971	ジャンパー配線	$95.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR014156	クリップ-パーキングブレーキケーブル	$1.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	SPV500020	クリップ	$1.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	WFZ500034	シールド	$30.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR021133	チューブ-燃料	$482.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR021134	チューブ-燃料	$477.06	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HB1	SN106127L	ボルト	SN106127L ボルト M6	$0.62	1
HC1	CN100509	クリップ	CN100509 クリップホースクランプ	$1.52	1
HM1	WYQ000010	リベット-プラスチック在庫あり	WYQ000010 リベット-プラスチックプラスチック、リベットタイプ在庫あり	$5.56	2
HN1	WYH500050	ナット-ロック在庫あり	WYH500050 ナット-ロック M5 在庫あり	$2.54	2
HS1	FS106206	スクリュー在庫あり	FS106206 スクリュー六角ヘッド、M6 X 20MM 在庫あり	$0.96	1
HS2	FS108126	スクリュー在庫あり	FS108126 スクリュー M8 X 12MM 在庫あり	$1.36	1
HS3	RYG500270	スクリュー	RYG500270 スクリュー六角ヘッド、M10 X 25MM	$2.67	3
HW1	WJ110006	ウォッシャー	WJ110006 ウォッシャー 10 MM	$1.34	4
HX1	KYH500100	ナット-スプリング	KYH500100 ナット-スプリング燃料タンク取り付け、M10、ナット "U "スプリング	$1.56	2
2A826A	LR014156	クリップ-パーキングブレーキケーブル	LR014156 クリップ-パーキングブレーキケーブル	$1.82	3
2A826B	SPV500020	クリップ	SPV500020 クリップ対応	$1.03	2
2K206	WFU500020	ブラケット	WFU500020 ブラケット	$3.13	1
6A956	LR025789	フォームパッド - エネルギー吸収	LR025789 フォームパッド - エネルギー吸収	$22.14	1
9A089	LR021822	キャップ - フィラー	LR021822 キャップ - フィラー燃料レスヒーター	$38.06	1
9B007B	WFZ500034	シールド	WFZ500034 シールド	$30.92	1
9C385	LR013771	リング-保持	LR013771 リング-保持	$22.21	1
9K335	LR013917	チューブ-燃料供給	LR013917 チューブ-燃料供給燃料タンクから燃料ヒーターへ	$51.29	1
9S278	LR016261	チューブ-ブリーザー	LR016261 チューブ-ブリーザーブリーザーパイプ、ベーパーライン	$51.88	1
9S317A	LR021133	チューブ-燃料	LR021133 チューブ-燃料燃料焚きヒーター6A999999	$482.33	1
9S317B	LR021134	チューブ-燃料	LR021134 チューブ-燃料燃料ヒーター付き6A999999	$477.06	1
14A614	LR020971	ジャンパー配線	LR020971 ジャンパー配線	$95.09	1
9002	LR013746	タンク-燃料	LR013746 タンク-燃料	$1,132.27	1
9030	LR015394	キャップ-燃料タンクフィラー	LR015394 キャップ-燃料タンクフィラー	$14.08	1
9034A	WMJ500181	パイプ-フューエルフィラー	WMJ500181 パイプ-フューエルフィラー	$346.20	1
9039	LR013751	カバー - ダスト	LR013751 カバー - ダスト	$84.93	1
9047	LR010620	ホース - フィラーパイプ	LR010620 ホース - フィラーパイプ	$17.28	1
9077	LR019275	プラグ	LR019275 プラグフレッシュエアヒーター付き	$8.09	1
9092	WFN000014	燃料タンク	WFN000014 燃料タンク	$291.11	1
9288A	LR015385	ホース	LR015385 ホース燃料フィルター出口から燃料タンク、リターン	$486.21	1
9288B	LR015384	ホース	LR015384 ホースフィード	$149.08	1
9417	LR117476	ガスケット在庫あり	LR117476 ガスケット Oリング在庫あり	$9.95	1
