Land Rover Range Rover Sport (2005-2009) [2.7 Diesel V6] - フューエルライン (ライオン ディーゼル 2.7 V6 (140KW)) ((V) TO7A000001, (V)...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
WYP500100 スクリュー $0.74 注文するには
写真 部品番号 説明 価格(各) ストック
WJC500270 クリップ $1.08 注文するには
写真 部品番号 説明 価格(各) ストック
WYC500081 クリップ $5.07 注文するには
写真 部品番号 説明 価格(各) ストック
AWR6715 ナット-特殊 $4.50 注文するには
写真 部品番号 説明 価格(各) ストック
LR000053 ナット-フランジタイプ $1.55 注文するには
写真 部品番号 説明 価格(各) ストック
FS106257 スクリュー $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
WJI500020 エレメント-燃料フィルター $103.92 注文するには
LR009705 エレメント-燃料フィルター $92.43 注文するには
写真 部品番号 説明 価格(各) ストック
WFP500570 ホース $85.19 注文するには
写真 部品番号 説明 価格(各) ストック
WFP500500 パイプ-燃料 $63.87 注文するには
写真 部品番号 説明 価格(各) ストック
ESR1600 クリップ - フューエルパイプ固定 $8.50 注文するには
写真 部品番号 説明 価格(各) ストック
WJC500060 クリップ $4.93 注文するには
写真 部品番号 説明 価格(各) ストック
WJP502210 チューブ $202.98 注文するには
WJP502190 チューブ $213.46 注文するには
WJP502490 チューブ $213.15 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
WKW500080 センサー - 水検知 $135.49 注文するには
写真 部品番号 説明 価格(各) ストック
WJP501690 チューブ-燃料供給 $92.78 注文するには
写真 部品番号 説明 価格(各) ストック
WJN500200 フィルタ-燃料 $136.46 注文するには
LR010416 フィルタ-燃料 $142.16 注文するには
写真 部品番号 説明 価格(各) ストック
WJP502050 チューブ-燃料供給 $120.71 注文するには
写真 部品番号 説明 価格(各) ストック
WJP501980 ホース $68.48 注文するには
写真 部品番号 説明 価格(各) ストック
WJP501960 ホース-燃料供給 $49.34 注文するには
写真 部品番号 説明 価格(各) ストック
WJU500220 ブラケット $8.94 注文するには
WJU500340 ブラケット $34.71 注文するには
写真 部品番号 説明 価格(各) ストック
WJU500082 ブラケット $7.15 注文するには
WJU500350 ブラケット $33.05 注文するには
写真 部品番号 説明 価格(各) ストック
WJP502410 パイプ-燃料 $74.12 注文するには
WJP501590 パイプ-燃料 $164.51 注文するには
LR010352 パイプ-燃料 $177.68 注文するには
写真 部品番号 説明 価格(各) ストック
WJP502420 パイプ-燃料 $177.68 注文するには
すべて見る

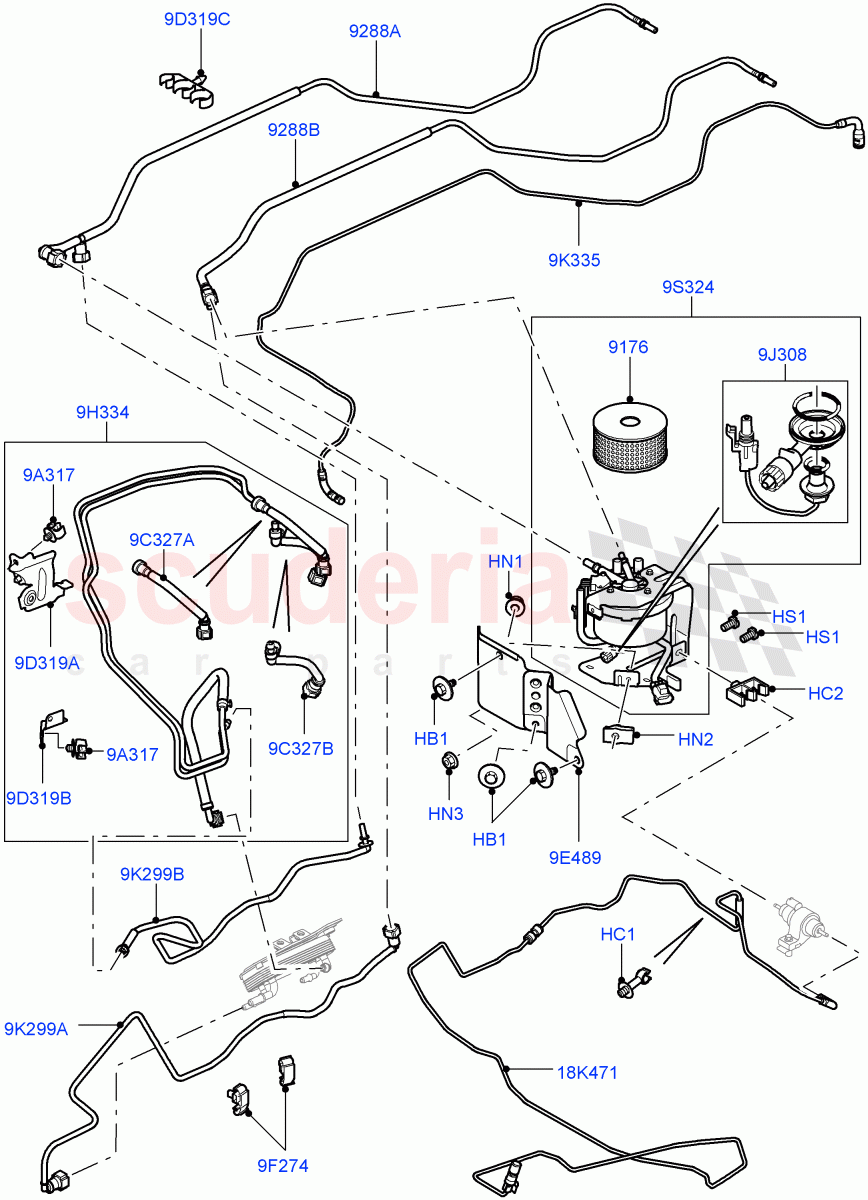

Fuel Lines (Lion Diesel 2.7 V6 (140KW)) ((V) FROM7A000001, (V) TO9A999999) of Land Rover Land Rover Range Rover Sport (2005-2009) [2.7 Diesel V6] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 WYP500100
スクリュー
Hexagonal Head, M6 / From: 7A000001 		$0.74 3
HC1 WJC500270
クリップ
With Fuel Fired Heater / Tube Support / From: 7A000001 		$1.08 1
HC2 WYC500081
クリップ
Double, For 		$5.07 3
HN1 AWR6715
ナット-特殊
M6 / From: 7A000001 		$4.50 2
HN2 LR000053
ナット-フランジタイプ
M6 / From: 7A000001 		$1.55 2
HS1 FS106257
スクリュー
M6 X 25MM / From: 7A000001 		$0.15 2
9A317 ESR1600
クリップ - フューエルパイプ固定
Double, For 		$8.50 4
9C327A WJP501980
ホース
Return / From: 7A000001 		$68.48 1
9C327B WJP501960
ホース-燃料供給
Feed, Fuel Pump / From: 7A000001 		$49.34 1
9D319A WJU500220
ブラケット
From: 7A000001 / To: 7A998504 		$8.94 1
9D319A WJU500340
ブラケット
From: 7A998505 		$34.71 1
9D319B WJU500082
ブラケット
From: 7A000001 / To: 7A998504 		$7.15 1
9D319B WJU500350
ブラケット
From: 7A998505 		$33.05 1
9F274 WJC500060
クリップ
From: 7A000001 		$4.93 3
9H334 WJP502210
チューブ
EU2 / From: 7A000001 / To: 9A198283 		$202.98 1
9H334 WJP502190
チューブ
Euro Stage 4 Emissions / From: 7A000001 / To: 9A198283 		$213.46 1
9H334 WJP502490
チューブ
EU2 / From: 9A198284 		$213.15 1
9H334 WJP502480
チューブ
Stage IV + DPF Emissions / From: 9A198284 		$242.07 1
9J308 WKW500080
センサー - 水検知
Sensor - Water Detector / From: 7A000001 		$135.49 1
9K299A WJP502410
パイプ-燃料
From Fuel Cooler To Fuel Tank, Return / From: 8A104950 / To: 9A198283 		$74.12 1
9K299A WJP501590
パイプ-燃料
From Fuel Cooler To Fuel Tank, Return / From: 7A000001 / To: 8A104949 		$164.51 1
9K299A LR010352
パイプ-燃料
From Fuel Cooler To Fuel Tank, Return / From: 9A198284 		$177.68 1
9K299B WJP502420
パイプ-燃料
Feed, From Fuel Tank To Under Floor Pipes / From: 7A000001 		$177.68 1
9K335 WJP501690
チューブ-燃料供給
From: 7A000001 		$92.78 1
9S324 WJN500200
フィルタ-燃料
From: 7A000001 / To: 8A182778 		$136.46 1
9S324 LR010416
フィルタ-燃料
From: 8A182779 		$142.16 1
18K471 WJP502050
チューブ-燃料供給
With Fuel Fired Heater / From: 7A000001 		$120.71 1
9176 WJI500020
エレメント-燃料フィルター
Filter / From: 7A000001 / To: 9A203077 		$103.92 1
9176 LR009705
エレメント-燃料フィルター
Filter / From: 9A203078 		$92.43 1
9288A WFP500570
ホース
Fuel Filter Outlet To Fuel Tank, Return / From: 7A000001 		$85.19 1
9288B WFP500500
パイプ-燃料
Feed, From Fuel Tank To Fuel Filter / From: 7A000001 		$63.87 1
