空調システム（フロント）（3.0 V6ディーゼル）（(V) Fromea000001）

Land Rover Discovery 4 (2010-2016) [3.0 DOHC GDI SC V6 Petrol]

自分の役割を見つける

Land Rover Discovery 4 (2010-2016) [3.0 DOHC GDI SC V6 Petrol] - 空調システム（フロント）（3.0 V6ディーゼル）（(V) FROMEA000001）

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $2.00 注文するには
写真 部品番号 説明 価格(各) ストック
FN106046 ナット-六角 $1.43 在庫あり
写真 部品番号 説明 価格(各) ストック
RYH500690 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
LR023116 Oリング $5.23 注文するには
写真 部品番号 説明 価格(各) ストック
LR001924 Oリング $7.42 在庫あり
写真 部品番号 説明 価格(各) ストック
LR002720 Oリング $4.63 注文するには
写真 部品番号 説明 価格(各) ストック
LR054871 Oリング $3.15 注文するには
写真 部品番号 説明 価格(各) ストック
LR011180 Oリング $2.88 注文するには
写真 部品番号 説明 価格(各) ストック
LR054870 Oリング $3.35 注文するには
写真 部品番号 説明 価格(各) ストック
FS106256 スクリュー $0.42 注文するには
写真 部品番号 説明 価格(各) ストック
RYG500190 スクリュー $0.69 在庫あり
写真 部品番号 説明 価格(各) ストック
LR010849 ブラケット $7.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR013861 ホース - エアコン $250.89 注文するには
写真 部品番号 説明 価格(各) ストック
LR052191 チューブ-コンプレッサーデリバリー $186.50 注文するには
写真 部品番号 説明 価格(各) ストック
LR052194 ホース - エアコン $172.94 注文するには
写真 部品番号 説明 価格(各) ストック
LR050912 チューブ-A/Cエバポレーター インレット＆アウトレット $253.55 在庫あり
LR050913 チューブ-A/Cエバポレーター インレット＆アウトレット $127.83 注文するには
写真 部品番号 説明 価格(各) ストック
LR013851 クリップ $83.40 注文するには
写真 部品番号 説明 価格(各) ストック
JTE000010 スイッチ $96.72 注文するには
写真 部品番号 説明 価格(各) ストック
LR023245 キャップ $22.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR023246 キャップ $22.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR031797 Oリング $8.06 注文するには
写真 部品番号 説明 価格(各) ストック
LR092607 リング - シール $3.39 注文するには
写真 部品番号 説明 価格(各) ストック
LR092609 リング - シール $18.75 注文するには
すべて見る

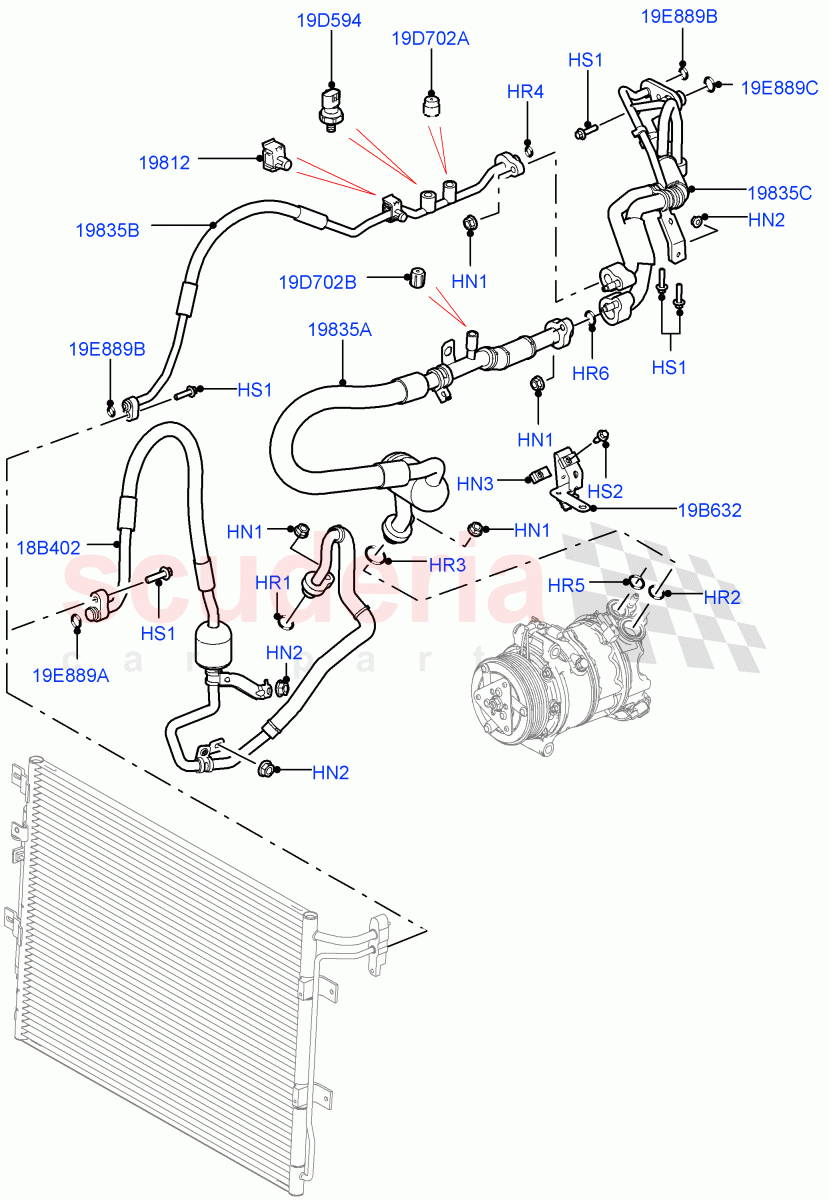

Air Conditioning System (Front) (3.0 V6 Diesel) ((V) FROMEA000001) of Land Rover Land Rover Discovery 4 (2010-2016) [3.0 DOHC GDI SC V6 Petrol] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HN1 FN108046
ナット-六角
Hexagonal Head, M8 / From: EA000001 		$2.00 4
HN2 FN106046
ナット-六角
Hexagonal Head, M6 / From: EA000001
IN STOCK 		$1.43 3
HN3 RYH500690
ナット
U-Nut M6 X 0.8 - 4.0 / From: EA000001 		- 1 Enquire
HR1 LR023116
Oリング
11 x 2.5MM / From: EA000001 		$5.23 1
HR2 LR001924
Oリング
26.3 x 3mm, Compressor Inlet, Orange / From: EA000001
IN STOCK 		$7.42 1
HR3 LR002720
Oリング
16.25 X 2.5MM, Compressor Inlet / From: EA000001 		$4.63 1
HR4 LR054871
Oリング
10.82MM X 1.78MM / From: EA000001 		$3.15 2
HR5 LR011180
Oリング
21 X 3MM / From: EA000001 		$2.88 1
HR6 LR054870
Oリング
16.5 X 1.78MM, For Air Conditioning Hose / From: EA000001 		$3.35 2
HS1 FS106256
スクリュー
M6 x 25MM / From: EA000001 		$0.42 3
HS2 RYG500190
スクリュー
Hexagonal Head, M6 X 16MM / From: EA000001
IN STOCK 		$0.69 1
18B402 LR013861
ホース - エアコン
Compressor To Condenser, Includes O-Rings / From: EA000001 		$250.89 1
19B632 LR013851
クリップ
From: EA000001 		$83.40 1
19D594 JTE000010
スイッチ
Pressure / From: EA000001 		$96.72 1
19D702A LR023245
キャップ
From: EA000001 		$22.27 1
19D702B LR023246
キャップ
From: EA000001 		$22.27 1
19E889A LR031797
Oリング
10.6 x 2.4MM / From: EA000001 		$8.06 2
19E889B LR092607
リング - シール
6.75 x 1.78MM / From: EA000001 		$3.39 3
19E889C LR092609
リング - シール
13.6 x 2.4mm / From: EA000001 		$18.75 1
19812 LR010849
ブラケット
From: EA000001 		$7.60 1
19835A LR052191
チューブ-コンプレッサーデリバリー
Air Conditioning Evaporator To Compressor, Includes O-Rings / From: EA000001 		$186.50 1
19835B LR052194
ホース - エアコン
Condenser To Evaporator, Includes O-Rings, With Sensor / From: EA000001 		$172.94 1
19835C LR050912
チューブ-A/Cエバポレーター インレット＆アウトレット
With Rear Seat Climate Control / Includes O-Rings, To Evaporator / From: EA000001
IN STOCK 		$253.55 1
19835C LR050913
チューブ-A/Cエバポレーター インレット＆アウトレット
Less Rear Seat Climate Control / Includes O-Rings, To Evaporator / From: EA000001 		$127.83 1
