Land Rover Discovery 4 (2010-2016) [3.0 DOHC GDI SC V6 Petrol] - エアコンシステム（フロント）（3.0...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $2.00 注文するには
写真 部品番号 説明 価格(各) ストック
FN106046 ナット-六角 $1.43 在庫あり
写真 部品番号 説明 価格(各) ストック
RYH500690 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
LR023116 Oリング $5.23 注文するには
写真 部品番号 説明 価格(各) ストック
LR001924 Oリング $7.42 在庫あり
LR001924 Oリング $7.42 在庫あり
写真 部品番号 説明 価格(各) ストック
LR002720 Oリング $4.63 注文するには
LR002720 Oリング $4.63 注文するには
写真 部品番号 説明 価格(各) ストック
LR002721 Oリング $6.29 注文するには
写真 部品番号 説明 価格(各) ストック
LR002719 Oリング $4.17 注文するには
写真 部品番号 説明 価格(各) ストック
LR011180 Oリング $2.88 注文するには
写真 部品番号 説明 価格(各) ストック
FS106256 スクリュー $0.42 注文するには
写真 部品番号 説明 価格(各) ストック
RYG500190 スクリュー $0.69 在庫あり
写真 部品番号 説明 価格(各) ストック
LR010849 ブラケット $7.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR013861 ホース - エアコン $250.89 注文するには
写真 部品番号 説明 価格(各) ストック
LR013875 ホース - エアコン $207.58 注文するには
LR019675 ホース - エアコン $155.26 注文するには
写真 部品番号 説明 価格(各) ストック
LR013878 ホース - エアコン $192.54 注文するには
写真 部品番号 説明 価格(各) ストック
LR013848 ホース - エアコン $187.05 注文するには
LR013849 ホース - エアコン $280.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR013851 クリップ $83.40 注文するには
写真 部品番号 説明 価格(各) ストック
JTE000010 スイッチ $96.72 注文するには
写真 部品番号 説明 価格(各) ストック
LR023245 キャップ $22.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR023246 キャップ $22.27 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500020 Oリング $8.74 注文するには
LR031797 Oリング $8.06 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500010 Oリング $9.36 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500030 Oリング $9.36 注文するには
すべて見る

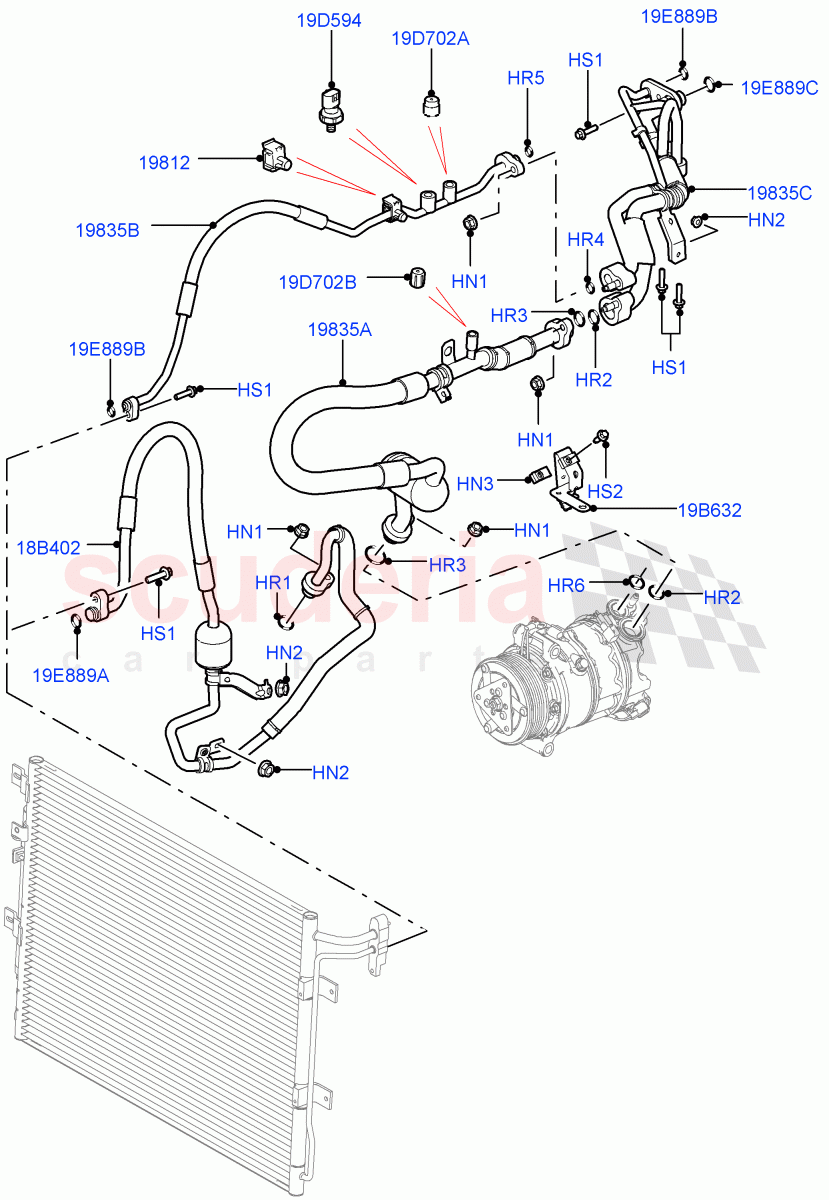

Air Conditioning System (Front) (3.0 V6 Diesel) ((V) FROMAA000001, (V) TODA999999) of Land Rover Land Rover Discovery 4 (2010-2016) [3.0 DOHC GDI SC V6 Petrol] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HN1 FN108046
ナット-六角
Hexagonal Head, M8 / From: AA000001 		$2.00 4
HN2 FN106046
ナット-六角
Hexagonal Head, M6 / From: AA000001
IN STOCK 		$1.43 3
HN3 RYH500690
ナット
U-Nut M6 X 0.8 - 4.0 / From: AA000001 		- 1 Enquire
HR1 LR023116
Oリング
11 x 2.5MM / From: AA000001 		$5.23 1
HR2 LR001924
Oリング
26.3 x 3mm, Compressor Inlet, Orange / From: AA000001
IN STOCK 		$7.42 1
HR2 LR001924
Oリング
26.3 x 3mm, For Air Conditioning Hose, Orange / From: AA000001 / To: DA999999
IN STOCK 		$7.42 1
HR3 LR002720
Oリング
16.25 X 2.5MM, Compressor Inlet / From: AA000001 		$4.63 2
HR3 LR002720
Oリング
16.25 X 2.5MM, For Air Conditioning Hose / From: AA000001 		$4.63 1
HR4 LR002721
Oリング
19.2 X 3MM / From: AA000001 		$6.29 1
HR5 LR002719
Oリング
9.5 X 2.5MM / From: AA000001 / To: DA999999 		$4.17 1
HR6 LR011180
Oリング
21 X 3MM / From: AA000001 		$2.88 1
HS1 FS106256
スクリュー
M6 x 25MM / From: AA000001 		$0.42 3
HS2 RYG500190
スクリュー
Hexagonal Head, M6 X 16MM / From: AA000001
IN STOCK 		$0.69 1
18B402 LR013861
ホース - エアコン
Compressor To Condenser, Includes O-Rings / From: AA000001 		$250.89 1
19B632 LR013851
クリップ
From: AA000001 		$83.40 1
19D594 JTE000010
スイッチ
Pressure / From: AA000001 		$96.72 1
19D702A LR023245
キャップ
From: AA000001 		$22.27 1
19D702B LR023246
キャップ
From: AA000001 		$22.27 1
19E889A JUU500020
Oリング
From: AA000001 / To: BA584130 		$8.74 2
19E889A LR031797
Oリング
10.6 x 2.4MM / From: BA584131 		$8.06 2
19E889B JUU500010
Oリング
From: AA000001 		$9.36 2
19E889C JUU500030
Oリング
From: AA000001 		$9.36 1
19812 LR010849
ブラケット
From: AA000001 		$7.60 1
19835A LR013875
ホース - エアコン
Air Conditioning Evaporator To Compressor, Includes O-Rings / From: AA000001 / To: AA515417 		$207.58 1
19835A LR019675
ホース - エアコン
Air Conditioning Evaporator To Compressor, Includes O-Rings / From: AA515418 		$155.26 1
19835B LR013878
ホース - エアコン
Condenser To Evaporator, Includes O-Rings, With Sensor / From: AA000001 		$192.54 1
19835C LR013848
ホース - エアコン
Less Rear Seat Climate Control / Includes O-Rings, To Evaporator / From: AA000001 		$187.05 1
19835C LR013849
ホース - エアコン
With Rear Seat Climate Control / Includes O-Rings, To Evaporator / From: AA000001 		$280.60 1
