ヒーター/エアコン内部部品 (本体) (英国) ((V) Tokh999999)

Land Rover Discovery Sport (2015+) [2.0 Turbo Diesel AJ21D4]

自分の役割を見つける

Land Rover Discovery Sport (2015+) [2.0 Turbo Diesel AJ21D4] - ヒーター/エアコン内部部品 (本体) (英国) ((V) TOKH999999)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
LR003562 ボルト $3.20 注文するには
写真 部品番号 説明 価格(各) ストック
LR005381 ボルト＆ワッシャ-六角ヘッド $1.31 注文するには
写真 部品番号 説明 価格(各) ストック
LR003485 ナット $4.05 注文するには
写真 部品番号 説明 価格(各) ストック
RYP500770 スクリュー $0.59 注文するには
写真 部品番号 説明 価格(各) ストック
LR117107 スクリュー $1.66 注文するには
写真 部品番号 説明 価格(各) ストック
LR002632 コア-ヒーター $244.82 注文するには
写真 部品番号 説明 価格(各) ストック
LR002680 チューブ-ヒーター水 $44.98 注文するには
写真 部品番号 説明 価格(各) ストック
LR066492 リテーナー - エアクリーナー $23.87 注文するには
LR079185 リテーナー - エアクリーナー $14.98 注文するには
写真 部品番号 説明 価格(各) ストック
LR016631 バルブ-蒸発器膨張 $254.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR070870 エバポレーター $840.52 注文するには
LR097253 エバポレーター $934.41 注文するには
写真 部品番号 説明 価格(各) ストック
LR039615 センサー - 空気汚染 $124.46 注文するには
写真 部品番号 説明 価格(各) ストック
LR002892 ダクト-フットルームエア $2.98 注文するには
写真 部品番号 説明 価格(各) ストック
LR032899 PTCヒーター $414.74 注文するには
LR115120 PTCヒーター $331.54 注文するには
写真 部品番号 説明 価格(各) ストック
LR002675 クリップ $3.63 注文するには
写真 部品番号 説明 価格(各) ストック
LR002683 シール $0.59 注文するには
写真 部品番号 説明 価格(各) ストック
LR066933 カバー - ヒーター $15.94 注文するには
LR078981 カバー - ヒーター $14.38 注文するには
写真 部品番号 説明 価格(各) ストック
LR003199 ブラケット - ヒーター取り付け $4.65 注文するには
写真 部品番号 説明 価格(各) ストック
LR017314 チューブ-ウォータードレン $12.94 注文するには
写真 部品番号 説明 価格(各) ストック
LR067261 ワイヤー - エアコンディショナー $48.91 注文するには
LR067262 ワイヤー - エアコンディショナー $51.34 注文するには
LR067263 ワイヤー - エアコンディショナー $37.20 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR066927 ステッパーモーター - ヒーター $90.51 注文するには
LR066927 ステッパーモーター - ヒーター $90.51 注文するには
LR115829 ステッパーモーター - ヒーター $141.00 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR039612 フィルター-臭気と粒子 $28.27 注文するには
LR056138 フィルター-花粉 $36.71 在庫あり
VPLFS0488 フィルター-花粉 $101.27 注文するには
写真 部品番号 説明 価格(各) ストック
LR066923 アクチュエーター - ヒーターコントロール $62.48 注文するには
LR066924 アクチュエーター - ヒーターコントロール $70.29 注文するには
LR066925 アクチュエーター - ヒーターコントロール $64.44 注文するには
写真 部品番号 説明 価格(各) ストック
LR066926 アクチュエーター - ヒーターコントロール $60.56 注文するには
写真 部品番号 説明 価格(各) ストック
LR002633 クリップ $4.11 注文するには
写真 部品番号 説明 価格(各) ストック
LR003174 クリップ $0.55 注文するには
写真 部品番号 説明 価格(各) ストック
LR062233 センサー - ヒーター温度制御 $79.03 注文するには
写真 部品番号 説明 価格(各) ストック
LR003200 センサー - ヒーター温度制御 $8.94 注文するには
写真 部品番号 説明 価格(各) ストック
LR003201 リング - シール $1.78 注文するには
写真 部品番号 説明 価格(各) ストック
LR003202 Oリング $1.78 注文するには
すべて見る

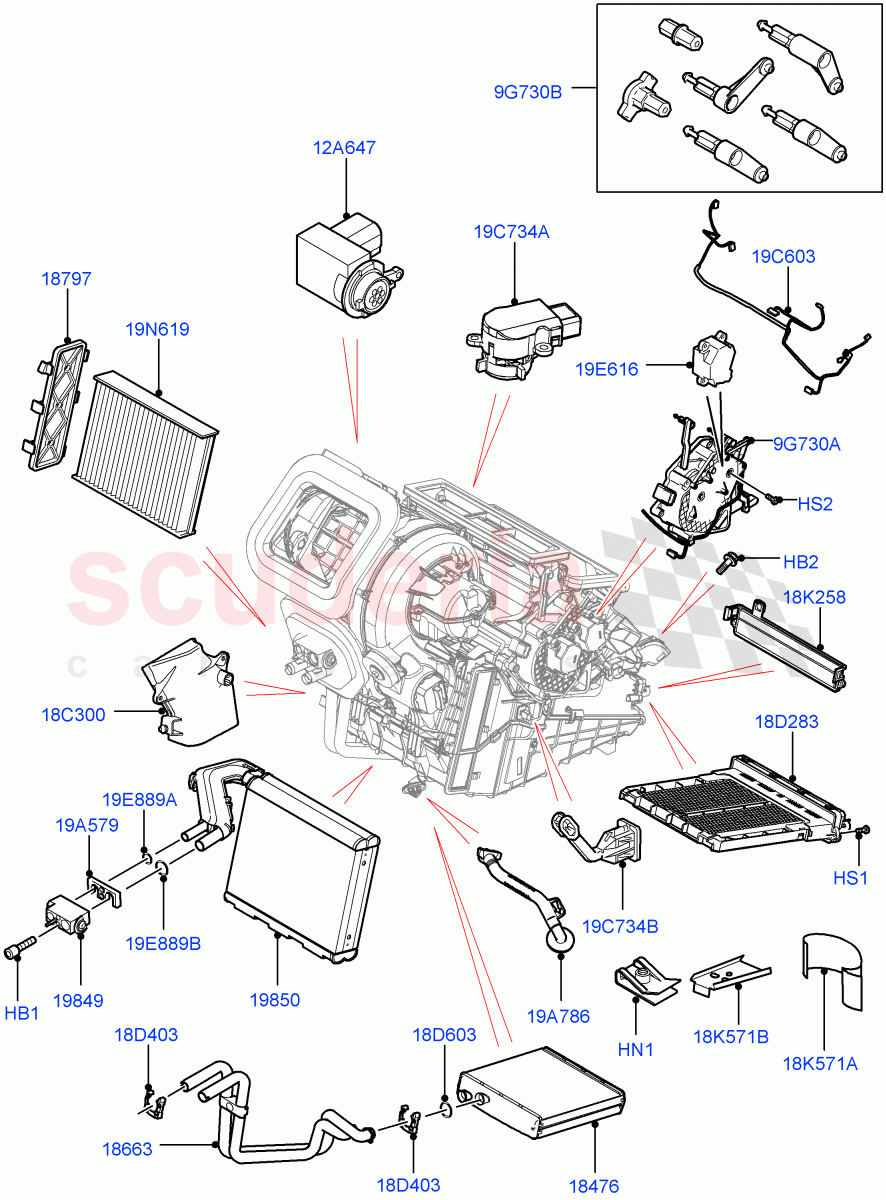

Heater/Air Cond.Internal Components (Main Unit) (Halewood (UK)) ((V) TOKH999999) of Land Rover Land Rover Discovery Sport (2015+) [2.0 Turbo Diesel AJ21D4] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 LR003562
ボルト
M5 x 35MM 		$3.20 1
HB2 LR005381
ボルト＆ワッシャ-六角ヘッド
Hexagonal Head, M6 X 40MM, Not Supplied With The Unit 		$1.31 2
HN1 LR003485
ナット
M6 X 0.5-4 		$4.05 4
HS1 RYP500770
スクリュー
5 X 16MM, Torx 		$0.59 2
HS2 LR117107
スクリュー
4 X 16 mm, Torx / From: JH777179 		$1.66 4
9G730A LR066923
アクチュエーター - ヒーターコントロール
With Manual Air Conditioning / Heater Air Control 		$62.48 1
9G730A LR066924
アクチュエーター - ヒーターコントロール
ATC Air Conditioning, Less Rear Compartment Duct / Heater Air Control 		$70.29 1
9G730A LR066925
アクチュエーター - ヒーターコントロール
ATC Air Conditioning, With Rear Duct / B-Pillar / Heater Air Control 		$64.44 1
9G730B LR066926
アクチュエーター - ヒーターコントロール
Cams, Service Kit 		$60.56 1
12A647 LR039615
センサー - 空気汚染
With Pollution Sensor 		$124.46 1
18C300 LR002892
ダクト-フットルームエア 		$2.98 1
18D283 LR032899
PTCヒーター
With Ptc Heater / Not Supplied With The Unit / To: JH753098 		$414.74 1
18D283 LR115120
PTCヒーター
With Ptc Heater / Not Supplied With The Unit / From: JH753099 		$331.54 1
18D403 LR002675
クリップ
Tube 		$3.63 2
18D603 LR002683
シール
Heater core, O Ring 		$0.59 1
18K258 LR066933
カバー - ヒーター
Less Ptc Heater / To: FH543634 		$15.94 1
18K258 LR078981
カバー - ヒーター
Less Ptc Heater / From: FH543635 		$14.38 1
18K571A LR002633
クリップ
Heater 		$4.11 1
18K571B LR003174
クリップ
Heater 		$0.55 1
19A579 LR003199
ブラケット - ヒーター取り付け 		$4.65 1
19A786 LR017314
チューブ-ウォータードレン 		$12.94 1
19C603 LR067261
ワイヤー - エアコンディショナー
LHD, Less Air Purifier Sensor, Less Pollution Sensor, With Manual Air Conditioning 		$48.91 1
19C603 LR067262
ワイヤー - エアコンディショナー
Less Air Purifier Sensor, Less Pollution Sensor, RHD, With Manual Air Conditioning 		$51.34 1
19C603 LR067263
ワイヤー - エアコンディショナー
ATC Air Conditioning, LHD, Less Air Purifier Sensor, Less Pollution Sensor 		$37.20 1
19C603 LR067264
ワイヤー - エアコンディショナー
ATC Air Conditioning, Less Air Purifier Sensor, Less Pollution Sensor, RHD 		$39.26 1
19C603 LR067265
ワイヤー - エアコンディショナー
ATC Air Conditioning, LHD, With Air Purifier Sensor, With Pollution Sensor 		$34.42 1
19C603 LR067266
ワイヤー - エアコンディショナー
ATC Air Conditioning, RHD, With Air Purifier Sensor, With Pollution Sensor 		$35.28 1
19C734A LR062233
センサー - ヒーター温度制御
ATC Air Conditioning 		$79.03 1
19C734B LR003200
センサー - ヒーター温度制御
Attaches To Evaporator 		$8.94 1
19E616 LR066927
ステッパーモーター - ヒーター
ATC Air Conditioning / To: JH774170 		$90.51 5
19E616 LR066927
ステッパーモーター - ヒーター
With Manual Air Conditioning / To: JH774170 		$90.51 3
19E616 LR115829
ステッパーモーター - ヒーター
With Manual Air Conditioning / From: JH774171 		$141.00 3
19E616 LR115829
ステッパーモーター - ヒーター
ATC Air Conditioning / From: JH774171 		$141.00 5
19E889A LR003201
リング - シール
10.82MM X 1.78MM 		$1.78 1
19E889B LR003202
Oリング
14.0 X 1.78MM 		$1.78 1
19N619 LR039612
フィルター-臭気と粒子
280mm x 194.5mm x 32mm, Filter - Odour And Particles, Standard / To: FH529518 		$28.27 1
19N619 LR056138
フィルター-花粉
280mm x 194.5mm x 32mm, Filter - Odour And Particles, Standard / From: FH529519
IN STOCK 		$36.71 1
19N619 VPLFS0488
フィルター-花粉
280mm x 194.5mm x 32mm, Filter - Odour And Particles, PM 2.5 Upgrade / To: KH999999 		$101.27 1
18476 LR002632
コア-ヒーター 		$244.82 1
18663 LR002680
チューブ-ヒーター水
Heater Core Inlet, Heater Core Outlet 		$44.98 1
18797 LR066492
リテーナー - エアクリーナー
Cover, Filter / To: GH582549 		$23.87 1
18797 LR079185
リテーナー - エアクリーナー
Cover, Filter / From: GH582550 		$14.98 1
19849 LR016631
バルブ-蒸発器膨張 		$254.60 1
19850 LR070870
エバポレーター
Service Kit / To: HH682665 		$840.52 1
19850 LR097253
エバポレーター
Service Kit / From: HH682666 		$934.41 1
