Heater/Air Cond.External Components (Main Unit) (Halewood (UK)) ((V) TOKH999999) of Land Rover Land Rover Discovery Sport (2015+) [2.0 Turbo Diesel AJ21D4]

すべて見る

Land Rover Discovery Sport (2015+) [2.0 Turbo Diesel AJ21D4] - ヒーター/エアコン外部部品（メインユニット）（ハーフウッド（英国））...

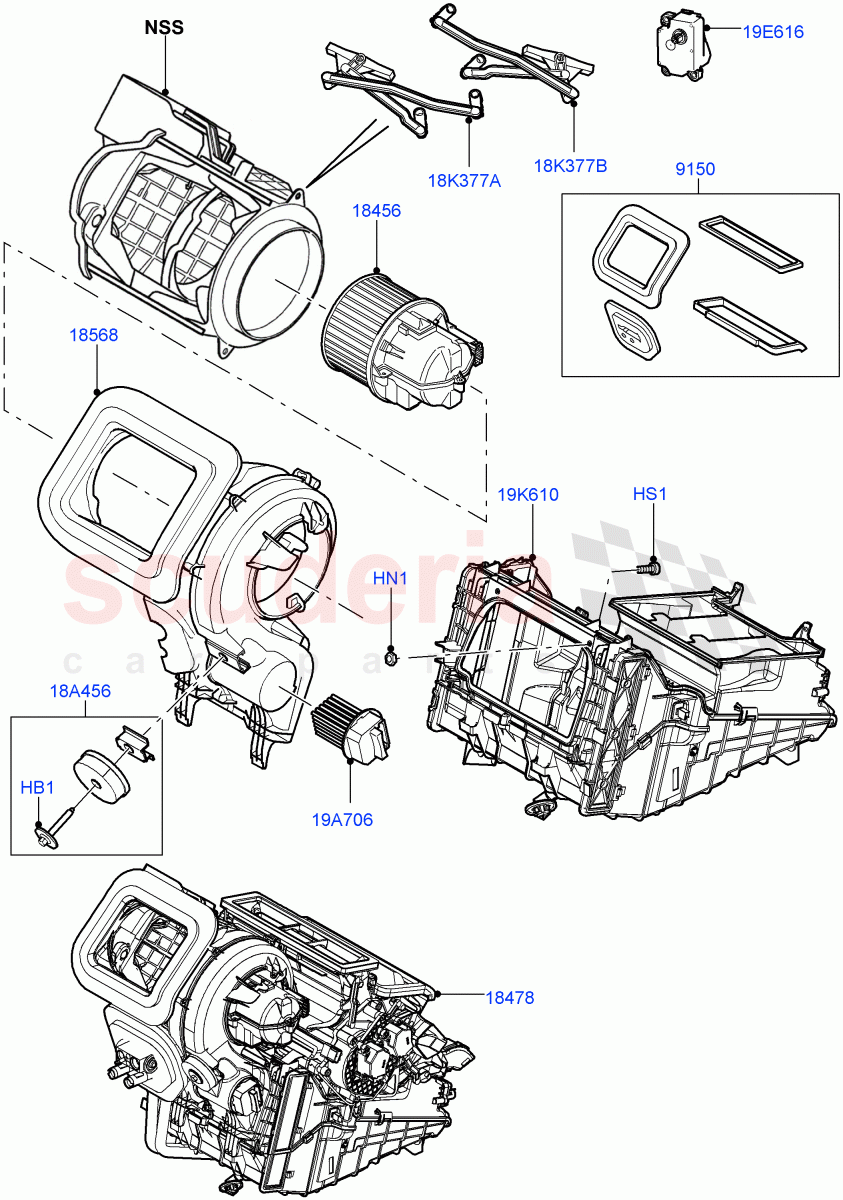

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR005381	ボルト＆ワッシャ-六角ヘッド	$1.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR001088	ナット	$3.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR001090	スクリュー	$3.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR066930	キット-シール	$37.37	注文するには
	LR084756	キット-シール	$36.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR066917	モーター＆ファン-ブロワー	$130.79	注文するには
	LR066918	モーター＆ファン-ブロワー	$149.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR094335	ヒーター＆エバポレーターユニット	$1,393.12	注文するには
	LR094336	ヒーター＆エバポレーターユニット	$1,517.76	注文するには
	LR094337	ヒーター＆エバポレーターユニット	$1,293.96	注文するには

...and 41 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR066920	ハウジング - ヒーターブロワー	$118.08	注文するには
	LR066921	ハウジング - ヒーターブロワー	$106.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR003561	ブラケット - ヒーター取り付け	$22.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR066932	抵抗器 - ヒーターブロワーモーター	$80.24	注文するには
	LR094345	抵抗器 - ヒーターブロワーモーター	$554.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR066927	ステッパーモーター - ヒーター	$90.21	注文するには
	LR066927	ステッパーモーター - ヒーター	$90.21	注文するには
	LR115829	ステッパーモーター - ヒーター	$140.54	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR066928	ハウジング - A/Cエバポレーターおよびブロワー	$94.90	注文するには
	LR066929	ハウジング - A/Cエバポレーターおよびブロワー	$106.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR003173	レバー-コントロール-空気配分	$6.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR002681	レバー-コントロール-空気配分	$6.74	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HB1	LR005381	ボルト＆ワッシャ-六角ヘッド	LR005381 ボルト＆ワッシャ-六角ヘッド六角ヘッド、M6 X 40MM	$1.31	1
HN1	LR001088	ナット	LR001088 ナット 3.5MM、スプリングナット付き	$3.73	2
HS1	LR001090	スクリュー	LR001090 スクリュー 3.5 X 16MM、トルクス	$3.93	2
18A456	LR003561	ブラケット - ヒーター取り付け	LR003561 ブラケット - ヒーター取り付けサービスキット	$22.50	1
18K377A	LR003173	レバー-コントロール-空気配分	LR003173 レバー-コントロール-空気配分 LHD	$6.52	1
18K377B	LR002681	レバー-コントロール-空気配分	LR002681 レバー-コントロール-空気配分 RHD	$6.74	1
19A706	LR066932	抵抗器 - ヒーターブロワーモーター	LR066932 抵抗器 - ヒーターブロワーモーターブロワーモーターへHH999999	$80.24	1
19A706	LR094345	抵抗器 - ヒーターブロワーモーター	LR094345 抵抗器 - ヒーターブロワーモーターブロワーモーター / からJH000001	$554.22	1
19E616	LR066927	ステッパーモーター - ヒーター	LR066927 ステッパーモーター - ヒーター ATCエアコンへJH774170	$90.21	5
19E616	LR066927	ステッパーモーター - ヒーター	LR066927 ステッパーモーター - ヒーターマニュアルエアコンJH774170まで	$90.21	3
19E616	LR115829	ステッパーモーター - ヒーター	LR115829 ステッパーモーター - ヒーター ATCエアコン / からJH774171	$140.54	5
19E616	LR115829	ステッパーモーター - ヒーター	LR115829 ステッパーモーター - ヒーターマニュアルエアコンJH774171	$140.54	3
19K610	LR066928	ハウジング - A/Cエバポレーターおよびブロワー	LR066928 ハウジング - A/Cエバポレーターおよびブロワー LHD/ヒーターASSY	$94.90	1
19K610	LR066929	ハウジング - A/Cエバポレーターおよびブロワー	LR066929 ハウジング - A/Cエバポレーターおよびブロワー LHD/ヒーターASSY	$106.71	1
9150	LR066930	キット-シール	LR066930 キット-シール 4個セット / からHH642781	$37.37	1
9150	LR084756	キット-シール	LR084756 キット-シール 4個セット/～：HH642782	$36.00	1
18456	LR066917	モーター＆ファン-ブロワー	LR066917 モーター＆ファン-ブロワー LHD	$130.79	1
18456	LR066918	モーター＆ファン-ブロワー	LR066918 モーター＆ファン-ブロワー RHD	$149.98	1
18478	LR094335	ヒーター＆エバポレーターユニット	LR094335 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーレス、汚染センサーレス、マニュアルエアコン付 / からJH000001 / へJH761654	$1,393.12	1
18478	LR094336	ヒーター＆エバポレーターユニット	LR094336 ヒーター＆エバポレーターユニット空気清浄機センサーレス、汚染センサーレス、RHD、マニュアルエアコン付 / JH000001 / TO: JH761654JH000001 / TO: JH761654JH761654	$1,517.76	1
18478	LR094337	ヒーター＆エバポレーターユニット	LR094337 ヒーター＆エバポレーターユニット ATCエアコン、LHD、空気清浄機センサーレス、汚染センサーレス / JH000001 / TO: JH761654JH000001 / TO: JH761654JH761654	$1,293.96	1
18478	LR094338	ヒーター＆エバポレーターユニット	LR094338 ヒーター＆エバポレーターユニットフロントコンフォートエアコン(IHKA)付き、空気清浄機センサーレス、汚染センサーレス、RHD / JH000001 / TO: JH761654JH000001 / TO: JH761654JH761654	$1,420.94	1
18478	LR094339	ヒーター＆エバポレーターユニット	LR094339 ヒーター＆エバポレーターユニット ATCエアコン、LHD、空気清浄機センサー付き、汚染センサー付き / JH000001から / TO: JH761654までJH000001 / TO: JH761654JH761654	$1,517.76	1
18478	LR094340	ヒーター＆エバポレーターユニット	LR094340 ヒーター＆エバポレーターユニット ATCエアコン、RHD、空気清浄機センサー付き、汚染センサー付き / から JH000001 / TO: JH761654JH000001 / TO: JH761654JH761654	$2,100.67	1
18478	LR094341	ヒーター＆エバポレーターユニット	LR094341 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーなし、汚染センサーなし、ATCエアコン＆列2吹き出し口付き / JH000001 / TO: JH761654JH000001 / TO: JH761654JH761654	$1,544.39	1
18478	LR094342	ヒーター＆エバポレーターユニット	LR094342 ヒーター＆エバポレーターユニット空気清浄機センサーレス、汚染センサーレス、RHD、ATCエアコン＆列2吹き出し口付き / からJH000001 / TO: JH761654JH761654	$1,506.71	1
18478	LR094343	ヒーター＆エバポレーターユニット	LR094343 ヒーター＆エバポレーターユニット LHD、ATCエアコン・ベント2個付き、空気清浄機センサー付き、汚染センサー付き / JH000001 / TO: JH761654JH000001 / TO：JH761654	$1,610.33	1
18478	LR094344	ヒーター＆エバポレーターユニット	LR094344 ヒーター＆エバポレーターユニット RHD、ATCエアコン・ベント2個付き、空気清浄機センサー付き、汚染センサー付き / FROM: JH000001 / TO: JH761654JH000001 / TO: JH761654JH761654	$1,470.79	1
18478	LR112482	ヒーター＆エバポレーターユニット	LR112482 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーなし、汚染センサーなし、マニュアルエアコン付き / JH000001より / TO: JH761654JH761655 / TO：KH810826	$1,428.77	1
18478	LR112484	ヒーター＆エバポレーターユニット	LR112484 ヒーター＆エバポレーターユニット空気清浄機センサーレス、汚染センサーレス、RHD、マニュアルエアコン付き / から: JH761655 / TO: KH810826JH761655 / TO：KH813979	$1,428.77	1
18478	LR112485	ヒーター＆エバポレーターユニット	LR112485 ヒーター＆エバポレーターユニット ATCエアコン、LHD、空気清浄機センサーレス、汚染センサーレス / からJH761655 / TO: KH810563KH810563	$1,223.56	1
18478	LR112486	スケジュールなし。	LR112486 スケジュールなし。フロントコンフォートエアコン(IHKA)付き、空気清浄機センサーレス、汚染センサーレス、RHD / JH761655より / KH810563へJH761655 / TO: KH809724KH809724	$1,428.77	1
18478	LR112487	ヒーター＆エバポレーターユニット	LR112487 ヒーター＆エバポレーターユニット LHD、空気清浄機センサー付、フロントコンフォートエアコン（IHKA）付、汚染センサー付 / FROM: JH761655 / TO: KH809724JH761655 / TO: KH809724KH814183	$1,428.77	1
18478	LR112491	ヒーター＆エバポレーターユニット	LR112491 ヒーター＆エバポレーターユニット RHD、空気清浄機センサー付き、フロントコンフォートエアコン（IHKA）付き、汚染センサー付き / JH761655より / KH814183へJH761655 / TO：KH806019	$1,831.01	1
18478	LR112495	ヒーター＆エバポレーターユニット	LR112495 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーなし、汚染センサーなし、ATCエアコン＆列2吹き出し口付き / FROM: JH761655 / TO: KH806019JH761655 / TO：KH810563	$1,393.22	1
18478	LR112499	ヒーター＆エバポレーターユニット	LR112499 ヒーター＆エバポレーターユニットレスエアピュリファイアセンサー、レス汚染センサー、RHD、ATCエアコン＆列2吹き出し口付き / からJH761655 / TO：KH810563	$1,687.13	1
18478	LR112500	ヒーター＆エバポレーターユニット	LR112500 ヒーター＆エバポレーターユニット LHD、ATCエアコン・ベント2個付き、空気清浄機センサー付き、汚染センサー付き / JH761655より / KH810563へJH761655 / TO：KH810563	$1,238.72	1
18478	LR112503	ヒーター＆エバポレーターユニット	LR112503 ヒーター＆エバポレーターユニット RHD、ATCエアコン・ベント2個付き、空気清浄機センサー付き、汚染センサー付き / FROM: JH761655 / TO: KH810563JH761655 / TO：KH810136	$1,431.17	1
18478	LR123791	ヒーター＆エバポレーターユニット	LR123791 ヒーター＆エバポレーターユニット LHD、汚染センサーなし、リアコンパートメントダクトなし、マニュアルエアコン付き / へ：HH999999	$1,457.36	1
18478	LR123792	ヒーター＆エバポレーターユニット	LR123792 ヒーター＆エバポレーターユニットポリューションセンサーレス、リアコンパートメントダクトレス、RHD、マニュアルエアコン付 / へHH999999	$1,323.75	1
18478	LR123794	ヒーター＆エバポレーターユニット	LR123794 ヒーター＆エバポレーターユニット ATCエアコン、ポリューションセンサーレス、リアコンパートメントダクトレス、RHD/〜：HH999999HH999999	$1,465.21	1
18478	LR123795	ヒーター＆エバポレーターユニット	LR123795 ヒーター＆エバポレーターユニット ATCエアコン、LHD、リアコンパートメントダクトなし、汚染センサー付き / へ: HH99999HH999999	$1,475.47	1
18478	LR123797	ヒーター＆エバポレーターユニット	LR123797 ヒーター＆エバポレーターユニット ATCエアコン、リアコンパートメントダクトなし、RHD、汚染センサー付き/～：HH9999HH999999	$1,475.47	1
18478	LR123798	ヒーター＆エバポレーターユニット	LR123798 ヒーター＆エバポレーターユニット ATCエアコン、LHD、汚染センサーなし、リアダクト付き/Bピラー/へ：HH999999	$1,404.48	1
18478	LR123799	ヒーター＆エバポレーターユニット	LR123799 ヒーター＆エバポレーターユニット ATCエアコン、汚染センサーなし、RHD、リアダクト付き/Bピラー/へ：HH999999	$1,789.80	1
18478	LR123802	ヒーター＆エバポレーターユニット	LR123802 ヒーター＆エバポレーターユニット ATCエアコン、LHD、汚染センサー付き、リアダクト付き/Bピラー/へ：HH999999	$1,890.72	1
18478	LR123803	ヒーター＆エバポレーターユニット	LR123803 ヒーター＆エバポレーターユニット ATCエアコン、RHD、汚染センサー付き、リアダクト付き/Bピラー/へ：HH999999	$1,947.72	1
18478	LR123793	ヒーター＆エバポレーターユニット	LR123793 ヒーター＆エバポレーターユニット ATCエアコン、LHD、汚染センサーなし、リアコンパートメントダクトなし/〜：HH999999HH999999	$1,535.08	1
18478	LR124807	ヒーター＆エバポレーターユニット	LR124807 ヒーター＆エバポレーターユニット ATCエアコン、LHD、空気清浄機センサーなし、汚染センサーなし/から：KH810564	$1,428.77	1
18478	LR124808	ヒーター＆エバポレーターユニット	LR124808 ヒーター＆エバポレーターユニット ATCエアコン、空気清浄機センサーレス、汚染センサーレス、RHD / からKH809725	$1,218.51	1
18478	LR124811	ヒーター＆エバポレーターユニット	LR124811 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーレス、汚染センサーレス、ATCエアコン＆列2吹き出し口付き/から：KH810564 / へKH828564	$1,390.13	1
18478	LR124812	ヒーター＆エバポレーターユニット	LR124812 ヒーター＆エバポレーターユニット空気清浄機センサーレス、汚染センサーレス、RHD、ATCエアコン＆列2吹き出し口付き / からKH810564 / TO：KH828564	$1,390.13	1
18478	LR124813	ヒーター＆エバポレーターユニット	LR124813 ヒーター＆エバポレーターユニット LHD、ATCエアコン＆2列目通気口付き、空気清浄機センサー付き、汚染センサー付き/から：KH810564 / TO：KH828564	$1,575.26	1
18478	LR124814	ヒーター＆エバポレーターユニット	LR124814 ヒーター＆エバポレーターユニット RHD、ATCエアコン・ベント2個付き、空気清浄機センサー付き、汚染センサー付き / KH810137 / TO: KH828564KH810137 / TO：KH829136	$1,575.26	1
18478	LR124805	ヒーター＆エバポレーターユニット	LR124805 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーなし、汚染センサーなし、マニュアルエアコン付き / から: KH810137 / から: KH829136KH810827	$1,428.77	1
18478	LR124806	ヒーター＆エバポレーターユニット	LR124806 ヒーター＆エバポレーターユニット空気清浄機センサーレス、汚染センサーレス、RHD、マニュアルエアコン付 / からKH813980	$1,428.77	1
18478	LR124809	ヒーター＆エバポレーターユニット	LR124809 ヒーター＆エバポレーターユニット ATCエアコン、LHD、空気清浄機センサー付き、汚染センサー付き/から：KH814184	$1,373.50	1
18478	LR124810	ヒーター＆エバポレーターユニット	LR124810 ヒーター＆エバポレーターユニット ATCエアコン、RHD、空気清浄機センサー付き、汚染センサー付き/から：KH806020	$1,977.50	1
18478	LR149323	ヒーター＆エバポレーターユニット	LR149323 ヒーター＆エバポレーターユニット RHD、ATCエアコン＆2列吹き出し口、空気清浄機センサー付き、汚染センサー付き / KH806020よりKH829137	$1,402.90	1
18478	LR149810	ヒーター＆エバポレーターユニット	LR149810 ヒーター＆エバポレーターユニット LHD、空気清浄機センサーなし、汚染センサーなし、ATCエアコン・ベント2個付き/より：KH828565	$1,460.45	1
18478	LR149811	ヒーター＆エバポレーターユニット	LR149811 ヒーター＆エバポレーターユニット空気清浄機センサーレス、汚染センサーレス、RHD、ATCエアコン＆2列換気口付き/より：KH828565	$1,460.45	1
18478	LR149812	ヒーター＆エバポレーターユニット	LR149812 ヒーター＆エバポレーターユニット LHD、ATCエアコン・ベント2個付き、エアクリーナーセンサー付き、汚染センサー付き/より：KH828565	$1,578.71	1
18568	LR066920	ハウジング - ヒーターブロワー	LR066920 ハウジング - ヒーターブロワー LHD	$118.08	1
18568	LR066921	ハウジング - ヒーターブロワー	LR066921 ハウジング - ヒーターブロワー RHD	$106.68	1
