Land Rover Defender (2007-2016) - シャーシフレームアッセンブリー（130インチホイールベース）...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
KVD501260 シャーシフレーム $9,870.12 注文するには
KVD501350 シャーシフレーム $9,870.12 注文するには
LR010509 シャーシフレーム $9,969.86 注文するには
...and 4 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
KVB000290 ブラケット $398.39 注文するには
写真 部品番号 説明 価格(各) ストック
NRC5724 ブラケット $12.89 注文するには
写真 部品番号 説明 価格(各) ストック
KVV100000 プラグ $8.14 注文するには
写真 部品番号 説明 価格(各) ストック
KVB500060 クロスメンバー $235.54 注文するには
写真 部品番号 説明 価格(各) ストック
NTC7667 ブラケット $40.70 注文するには
写真 部品番号 説明 価格(各) ストック
AHR710370 プレート $15.48 注文するには
写真 部品番号 説明 価格(各) ストック
NRC9749 マウント $19.19 注文するには
LR016704 マウント $97.57 注文するには
写真 部品番号 説明 価格(各) ストック
FS108207L スクリュー $2.09 在庫あり
写真 部品番号 説明 価格(各) ストック
WC108051L ウォッシャー $0.72 注文するには
写真 部品番号 説明 価格(各) ストック
AQU710040 ブラケット-サポート $25.24 注文するには
AQU710050 ブラケット-サポート $25.24 注文するには
写真 部品番号 説明 価格(各) ストック
FS108256 ボルト $3.62 在庫あり
FS110256 ボルト-フランジ付き六角 $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.88 在庫あり
写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $2.00 注文するには
写真 部品番号 説明 価格(各) ストック
SRU500220 プレート $10.87 注文するには
SRU500230 プレート $10.87 注文するには
LR033004 サポート - フレーム $91.99 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
BH108201L ボルト $1.69 注文するには
XYG500140 ボルト-六角ヘッド $1.97 注文するには
写真 部品番号 説明 価格(各) ストック
WC108051L ウォッシャー $0.72 注文するには
写真 部品番号 説明 価格(各) ストック
WP185L ウォッシャー $3.93 注文するには
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.88 在庫あり
写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $2.00 注文するには
写真 部品番号 説明 価格(各) ストック
RYP501140 ボルト-六角ヘッド $3.77 注文するには
写真 部品番号 説明 価格(各) ストック
NRC5485 ワッシャ-ナイロン $8.98 注文するには
写真 部品番号 説明 価格(各) ストック
WC110066 ウォッシャー $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
KYF500070 ウォッシャー $0.86 注文するには
写真 部品番号 説明 価格(各) ストック
FN110046 ナット-六角 $0.70 注文するには
写真 部品番号 説明 価格(各) ストック
RYG101360 ボルト $3.59 注文するには
写真 部品番号 説明 価格(各) ストック
WD110061L ウォッシャー $1.57 注文するには
写真 部品番号 説明 価格(各) ストック
FN110046 ナット-六角 $0.70 注文するには
写真 部品番号 説明 価格(各) ストック
NRC9695 ブラケット-サポート $96.21 注文するには
NRC9696 ブラケット-サポート $51.30 注文するには
写真 部品番号 説明 価格(各) ストック
FS108207L スクリュー $2.09 在庫あり
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.88 在庫あり
写真 部品番号 説明 価格(各) ストック
AFP710440 プレート $14.74 注文するには
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.88 在庫あり
写真 部品番号 説明 価格(各) ストック
FS108207L スクリュー $2.09 在庫あり
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.88 在庫あり
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.88 在庫あり
写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $2.00 注文するには
写真 部品番号 説明 価格(各) ストック
KVU000060 ブラケット $117.05 注文するには
写真 部品番号 説明 価格(各) ストック
KYP500350 ネジとワッシャー $3.89 注文するには
写真 部品番号 説明 価格(各) ストック
KVW100590 補強 - メンバー $153.41 注文するには
KVW100580 補強 - メンバー $153.41 注文するには
写真 部品番号 説明 価格(各) ストック
ANR6563 ナット-特殊 $4.11 在庫あり
写真 部品番号 説明 価格(各) ストック
BTR8040L ナット-特殊 $2.92 注文するには
写真 部品番号 説明 価格(各) ストック
AHR780110 プレートとウェルドナット $105.73 注文するには
写真 部品番号 説明 価格(各) ストック
FA106106 スクリュー $0.62 注文するには
すべて見る

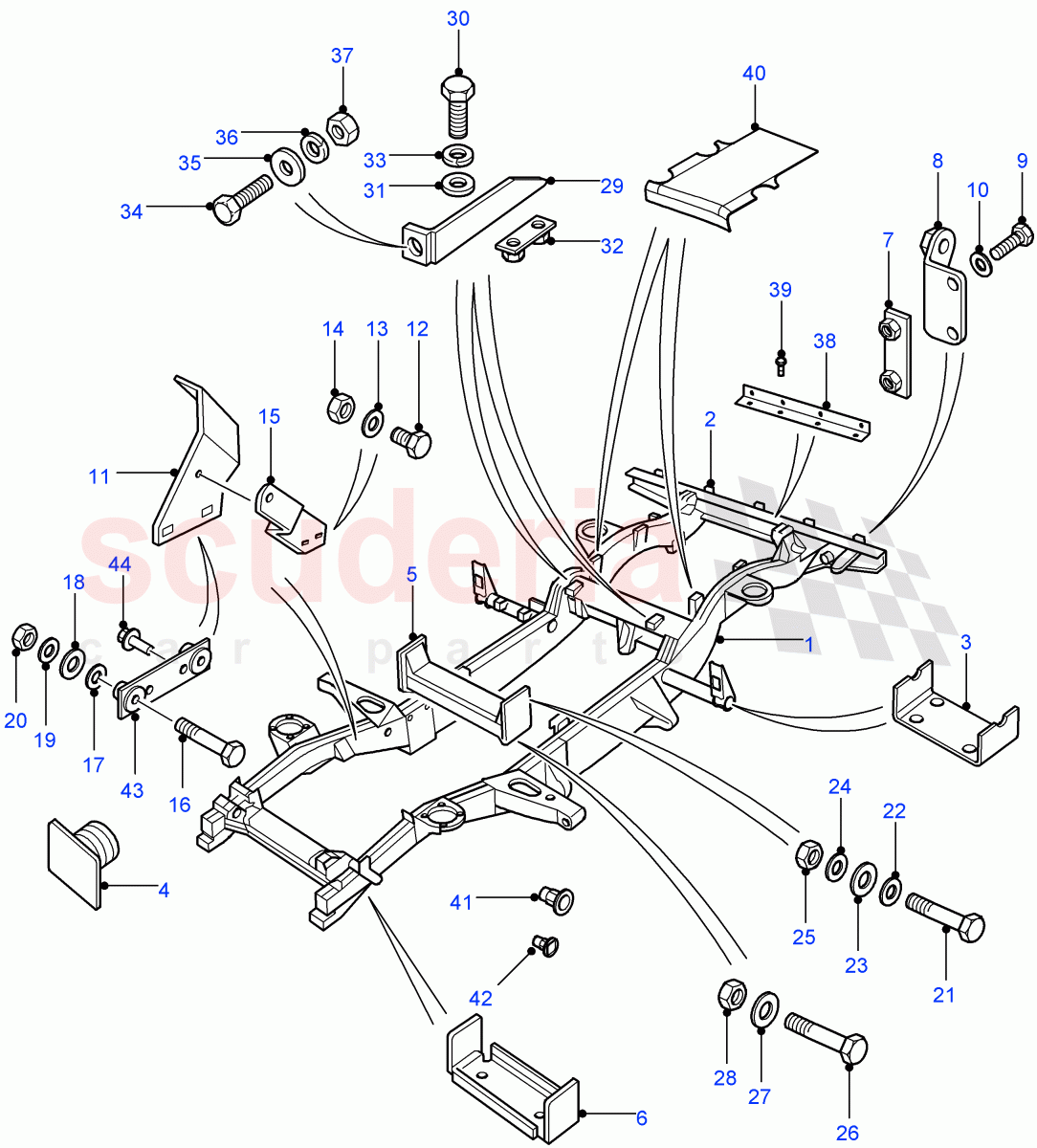

Chassis Frame Assembly (130" Wheelbase) ((V) FROM7A000001) of Land Rover Land Rover Defender (2007-2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 KVD501260
シャーシフレーム
To: 7A750127 		$9,870.12 1
1 KVD501350
シャーシフレーム
'A' Frame Mounting Bracket Needs To Be Discarded / From: 7A750128 / To: 9A767225 		$9,870.12 1
1 LR010509
シャーシフレーム
'A' Frame Mounting Bracket Needs To Be Discarded / From: 9A767226 / To: 9A775240 		$9,969.86 1
1 LR015412
シャーシフレーム
'A' Frame Mounting Bracket Needs To Be Discarded / From: 9A775241 / To: BA403797 		$9,870.12 1
1 LR029636
シャーシフレーム
'A' Frame Mounting Bracket Needs To Be Discarded / From: BA403798 / To: BA999999 		$9,870.12 1
1 LR032843
シャーシフレーム
'A' Frame Mounting Bracket Needs To Be Discarded / From: CA000001 / To: EA453158 		$5,874.32 1
1 LR057162
シャーシフレーム
'A' Frame Mounting Bracket Needs To Be Discarded / From: EA453159 		$10,999.21 1
2 KVB000290
ブラケット 		$398.39 1
3 NRC5724
ブラケット
Rear 		$12.89 2
4 KVV100000
プラグ 		$8.14 2
5 KVB500060
クロスメンバー 		$235.54 1
6 NTC7667
ブラケット
Front 		$40.70 2
7 AHR710370
プレート
to support bracket tailboard 		$15.48 2
8 NRC9749
マウント
To: 9A888887 		$19.19 2
8 LR016704
マウント
From: 9A888888 		$97.57 2
9 FS108207L
スクリュー
Flanged Head, M8 X 20MM
IN STOCK 		$2.09 4
10 WC108051L
ウォッシャー
M8 		$0.72 4
11 AQU710040
ブラケット-サポート
RH 		$25.24 1
11 AQU710050
ブラケット-サポート
LH 		$25.24 1
12 FS108256
ボルト
Flanged Head, M8 x 25
IN STOCK 		$3.62 4
12 FS110256
ボルト-フランジ付き六角
Hexagonal Head, M10 x 25, to crossmember 		$1.81 4
13 WA108056
ウォッシャー
8MM
IN STOCK 		$0.88 16
14 FN108046
ナット-六角
Flanged Head, M8 		$2.00 1
15 SRU500220
プレート
RH / To: BA410473 		$10.87 1
15 SRU500230
プレート
LH / To: BA410473 		$10.87 1
15 LR033004
サポート - フレーム
RH / From: BA410474 		$91.99 1
15 LR033005
サポート - フレーム
LH / From: BA410474 		$42.91 1
16 BH108201L
ボルト
Hexagonal Head, M8 x 100 / To: 7A999999 		$1.69 4
16 XYG500140
ボルト-六角ヘッド
Hexagonal Head, M8 x 100 / From: 8A000001 		$1.97 4
17 WC108051L
ウォッシャー
M8 		$0.72 4
18 WP185L
ウォッシャー
Plain, Standard 		$3.93 4
19 WA108056
ウォッシャー
M8, sprung
IN STOCK 		$0.88 4
20 FN108046
ナット-六角
Flanged Head, M8 		$2.00 1
21 RYP501140
ボルト-六角ヘッド
Hexagonal Head, M10, to crossmember 		$3.77 4
22 NRC5485
ワッシャ-ナイロン 		$8.98 4
23 WC110066
ウォッシャー
M10, oversize, Plain 		$1.07 4
24 KYF500070
ウォッシャー
No 10, Plain 		$0.86 4
25 FN110046
ナット-六角
M10 		$0.70 4
26 RYG101360
ボルト
10 x 25MM, duo taptite 		$3.59 4
27 WD110061L
ウォッシャー 		$1.57 12
28 FN110046
ナット-六角
M10 		$0.70 4
29 NRC9695
ブラケット-サポート
RH 		$96.21 1
29 NRC9696
ブラケット-サポート
LH 		$51.30 1
30 FS108207L
スクリュー
bracket support to chassis frame, Flanged Head, M8 X 20MM
IN STOCK 		$2.09 4
31 WA108056
ウォッシャー
8MM
IN STOCK 		$0.88 4
32 AFP710440
プレート 		$14.74 2
33 WA108056
ウォッシャー
M8, sprung
IN STOCK 		$0.88 1
34 FS108207L
スクリュー
Flanged Head, M8 X 20MM
IN STOCK 		$2.09 2
35 WA108056
ウォッシャー
M8, sprung
IN STOCK 		$0.88 1
36 WA108056
ウォッシャー
8MM
IN STOCK 		$0.88 1
37 FN108046
ナット-六角
Flanged Head, M8 		$2.00 1
38 KVU000060
ブラケット 		$117.05 1
39 KYP500350
ネジとワッシャー 		$3.89 4
40 KVW100590
補強 - メンバー
RH 		$153.41 1
40 KVW100580
補強 - メンバー
LH 		$153.41 1
41 ANR6563
ナット-特殊
Hexagonal, M8
IN STOCK 		$4.11 -
42 BTR8040L
ナット-特殊
M6, Square 		$2.92 -
43 AHR780110
プレートとウェルドナット 		$105.73 2
44 FA106106
スクリュー 		$0.62 4
