シャーシフレームアッセンブリー（90インチホイールベース）...

Land Rover Defender (2007-2016)

自分の役割を見つける

Land Rover Defender (2007-2016) - シャーシフレームアッセンブリー（90インチホイールベース）...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
LR010507 クロスメンバー-エンジンマウント前 $6,751.93 注文するには
LR015410 シャーシフレーム $6,751.93 注文するには
LR027549 シャーシフレーム $6,751.93 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
KVB000290 ブラケット $397.44 注文するには
写真 部品番号 説明 価格(各) ストック
ANR4546 ブラケット $68.17 注文するには
ANR4547 ブラケット $68.17 注文するには
写真 部品番号 説明 価格(各) ストック
KVV100000 プラグ $8.12 注文するには
写真 部品番号 説明 価格(各) ストック
KVB500060 クロスメンバー $232.65 注文するには
写真 部品番号 説明 価格(各) ストック
NTC7667 ブラケット $40.60 注文するには
写真 部品番号 説明 価格(各) ストック
AHR710370 プレート $15.44 注文するには
写真 部品番号 説明 価格(各) ストック
NRC9749 マウント $19.16 注文するには
LR016704 マウント $97.34 注文するには
写真 部品番号 説明 価格(各) ストック
FS108207L スクリュー $2.07 在庫あり
写真 部品番号 説明 価格(各) ストック
WC108051L ウォッシャー $0.71 注文するには
写真 部品番号 説明 価格(各) ストック
AQU710040 ブラケット-サポート $24.93 注文するには
AQU710050 ブラケット-サポート $24.93 注文するには
写真 部品番号 説明 価格(各) ストック
FS108256 ボルト $3.58 在庫あり
FS110256 ボルト-フランジ付き六角 $1.79 注文するには
RYG500230 ボルト-六角ヘッド $1.35 在庫あり
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.87 在庫あり
写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $1.97 注文するには
写真 部品番号 説明 価格(各) ストック
SRU500220 プレート $10.83 注文するには
SRU500230 プレート $10.83 注文するには
LR033004 サポート - フレーム $90.87 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
FB108166 ボルト-六角ヘッド $1.11 在庫あり
写真 部品番号 説明 価格(各) ストック
WC108051L ウォッシャー $0.71 注文するには
写真 部品番号 説明 価格(各) ストック
WP185L ウォッシャー $3.88 注文するには
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.87 在庫あり
写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $1.97 注文するには
写真 部品番号 説明 価格(各) ストック
RYP501140 ボルト-六角ヘッド $3.76 注文するには
写真 部品番号 説明 価格(各) ストック
NRC5485 ワッシャ-ナイロン $8.97 注文するには
写真 部品番号 説明 価格(各) ストック
WC110066 ウォッシャー $1.05 注文するには
写真 部品番号 説明 価格(各) ストック
KYF500070 ウォッシャー $0.85 注文するには
写真 部品番号 説明 価格(各) ストック
FN110046 ナット-六角 $0.69 注文するには
写真 部品番号 説明 価格(各) ストック
RYG101360 ボルト $3.59 注文するには
写真 部品番号 説明 価格(各) ストック
WD110061L ウォッシャー $1.55 注文するには
写真 部品番号 説明 価格(各) ストック
FN110046 ナット-六角 $0.69 注文するには
写真 部品番号 説明 価格(各) ストック
NRC9695 ブラケット-サポート $95.03 注文するには
NRC9696 ブラケット-サポート $50.67 注文するには
写真 部品番号 説明 価格(各) ストック
FS108207L スクリュー $2.07 在庫あり
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.87 在庫あり
写真 部品番号 説明 価格(各) ストック
AFP710440 プレート $14.56 注文するには
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.87 在庫あり
写真 部品番号 説明 価格(各) ストック
FS108207L スクリュー $2.07 在庫あり
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.87 在庫あり
写真 部品番号 説明 価格(各) ストック
WA108056 ウォッシャー $0.87 在庫あり
写真 部品番号 説明 価格(各) ストック
FN108046 ナット-六角 $1.97 注文するには
写真 部品番号 説明 価格(各) ストック
KVU000060 ブラケット $116.76 注文するには
写真 部品番号 説明 価格(各) ストック
KYP500350 ネジとワッシャー $3.88 注文するには
写真 部品番号 説明 価格(各) ストック
KVW100590 補強 - メンバー $153.05 注文するには
KVW100580 補強 - メンバー $153.05 注文するには
写真 部品番号 説明 価格(各) ストック
ANR6563 ナット-特殊 $4.10 在庫あり
写真 部品番号 説明 価格(各) ストック
BTR8040L ナット-特殊 $2.91 注文するには
写真 部品番号 説明 価格(各) ストック
AHR780110 プレートとウェルドナット $105.49 注文するには
写真 部品番号 説明 価格(各) ストック
FA106106 スクリュー $0.61 注文するには
写真 部品番号 説明 価格(各) ストック
RTC3354 クロスメンバー $299.00 注文するには
すべて見る

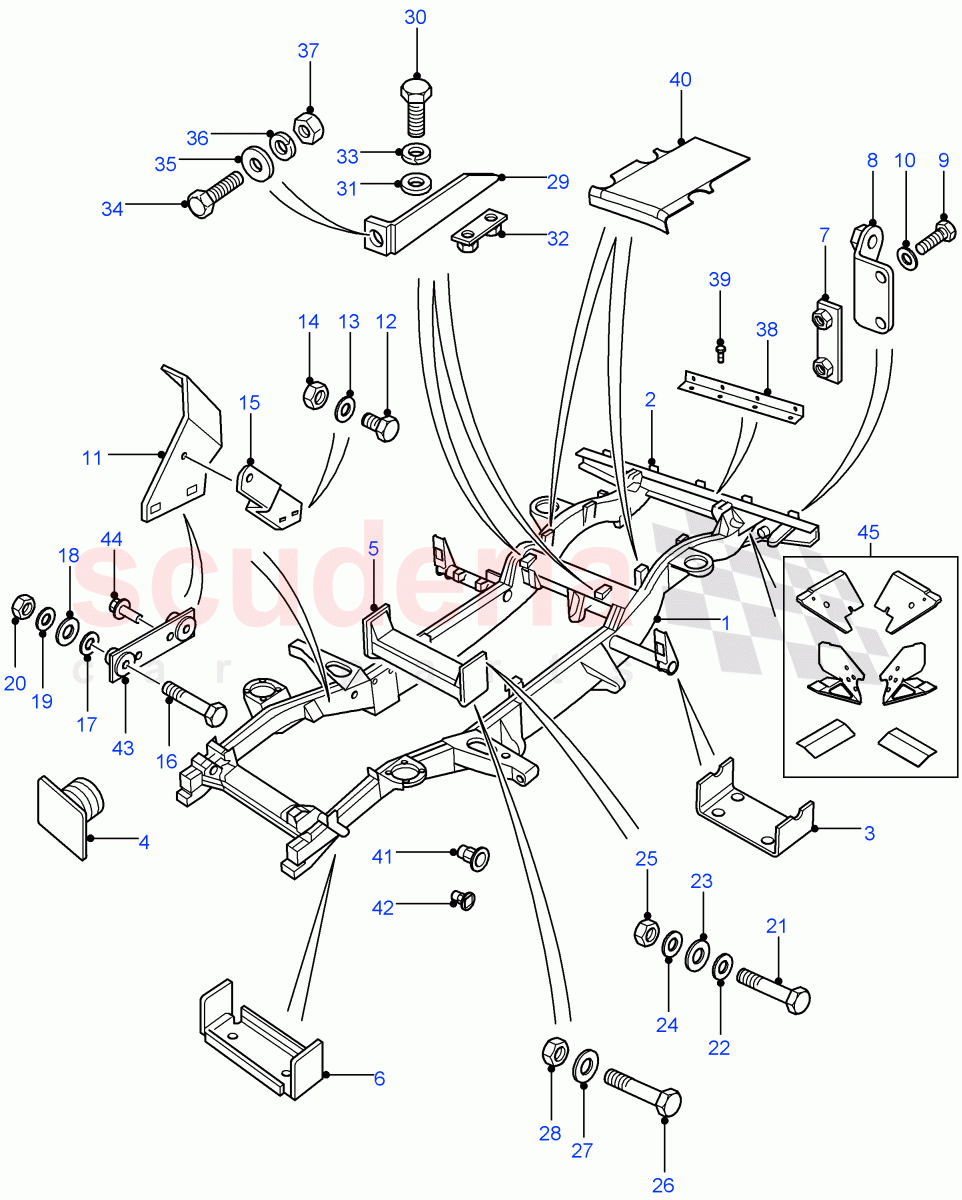

Chassis Frame Assembly (90" Wheelbase) ((V) FROM7A000001) of Land Rover Land Rover Defender (2007-2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 LR010507
クロスメンバー-エンジンマウント前
'A'フレーム取り付けブラケットは廃棄する必要があります：9A775240 		$6,751.93 1
1 LR015410
シャーシフレーム
'A'フレーム取り付けブラケットは廃棄する必要があります / から: 9A775241 / へ：AA999999 		$6,751.93 1
1 LR027549
シャーシフレーム
A'フレーム取り付けブラケットを廃棄する必要がある / から: BA000001 / へBA403719 		$6,751.93 1
1 LR029633
シャーシフレーム
A'フレーム取り付けブラケットは廃棄が必要 / 〜：BA403720 / 〜：BA999999BA999999 		$6,430.40 1
1 LR032841
シャーシフレーム
'A'フレーム取り付けブラケットは廃棄が必要 / から: BA403720 / から: BA9999999CA000001 / へCA555554 		$6,153.35 1
1 LR038626
シャーシフレーム
'A'フレーム取り付けブラケットは廃棄が必要 / から: CA000001 / から: CA555554CA555555 		$6,153.35 1
2 KVB000290
ブラケット 		$397.44 1
3 ANR4546
ブラケット
RH、リア 		$68.17 1
3 ANR4547
ブラケット
LH、リア 		$68.17 1
4 KVV100000
プラグ 		$8.12 2
5 KVB500060
クロスメンバー 		$232.65 1
6 NTC7667
ブラケット
フロント 		$40.60 2
7 AHR710370
プレート
ブラケットのテールボードを支える 		$15.44 2
8 NRC9749
マウント
注文番号: 9A888887 		$19.16 2
8 LR016704
マウント
から: 9A888888 		$97.34 2
9 FS108207L
スクリュー
フランジヘッド、M8 X 20MM
在庫あり 		$2.07 4
10 WC108051L
ウォッシャー
M8 		$0.71 4
11 AQU710040
ブラケット-サポート
RH 		$24.93 1
11 AQU710050
ブラケット-サポート
LH 		$24.93 1
12 FS108256
ボルト
フランジヘッド、M8 X 25
在庫あり 		$3.58 4
12 FS110256
ボルト-フランジ付き六角
六角ヘッド、M10 X 25、クロスメンバーへ 		$1.79 4
12 RYG500230
ボルト-六角ヘッド
六角ヘッド、M8 X 20MM / から 8A757786 / へ：EA455709
在庫あり 		$1.35 4
12 LR014326
スクリュー
六角ボルト、M8 X 16MM / よりEA455710 		$0.76 4
13 WA108056
ウォッシャー
8MM
在庫あり 		$0.87 16
14 FN108046
ナット-六角
フランジヘッド、M8 		$1.97 1
15 SRU500220
プレート
RH / へBA410473 		$10.83 1
15 SRU500230
プレート
LH/へBA410473 		$10.83 1
15 LR033004
サポート - フレーム
LH/から：BA410474 		$90.87 1
15 LR033005
サポート - フレーム
LH/から: BA410474 		$42.38 1
16 FB108166
ボルト-六角ヘッド
六角ヘッド、M8 X 100
在庫あり 		$1.11 4
17 WC108051L
ウォッシャー
M8 		$0.71 4
18 WP185L
ウォッシャー
プレーン、標準 		$3.88 4
19 WA108056
ウォッシャー
M8、スプリング
在庫あり 		$0.87 4
20 FN108046
ナット-六角
フランジヘッド、M8 		$1.97 1
21 RYP501140
ボルト-六角ヘッド
六角ヘッド、M10、クロスメンバーへ 		$3.76 4
22 NRC5485
ワッシャ-ナイロン 		$8.97 4
23 WC110066
ウォッシャー
M10、オーバーサイズ、プレーン 		$1.05 4
24 KYF500070
ウォッシャー
10番、プレーン 		$0.85 4
25 FN110046
ナット-六角
M10 		$0.69 4
26 RYG101360
ボルト
デュオタプタイト、M10 X 25 		$3.59 4
27 WD110061L
ウォッシャー 		$1.55 12
28 FN110046
ナット-六角
M10 		$0.69 4
29 NRC9695
ブラケット-サポート
RH 		$95.03 1
29 NRC9696
ブラケット-サポート
LH 		$50.67 1
30 FS108207L
スクリュー
ブラケットサポート、フランジ付きヘッド、M8 X 20MM
在庫あり 		$2.07 4
31 WA108056
ウォッシャー
8MM
在庫あり 		$0.87 4
32 AFP710440
プレート 		$14.56 2
33 WA108056
ウォッシャー
M8、スプリング
在庫あり 		$0.87 1
34 FS108207L
スクリュー
フランジヘッド、M8 X 20MM
在庫あり 		$2.07 2
35 WA108056
ウォッシャー
M8、スプリング
在庫あり 		$0.87 1
36 WA108056
ウォッシャー
8MM
在庫あり 		$0.87 1
37 FN108046
ナット-六角
フランジヘッド、M8 		$1.97 1
38 KVU000060
ブラケット 		$116.76 1
39 KYP500350
ネジとワッシャー 		$3.88 4
40 KVW100590
補強 - メンバー
ヘビーデューティーリアスプリング付き/右 		$153.05 1
40 KVW100580
補強 - メンバー
ヘビーデューティリアスプリング付き/LH 		$153.05 1

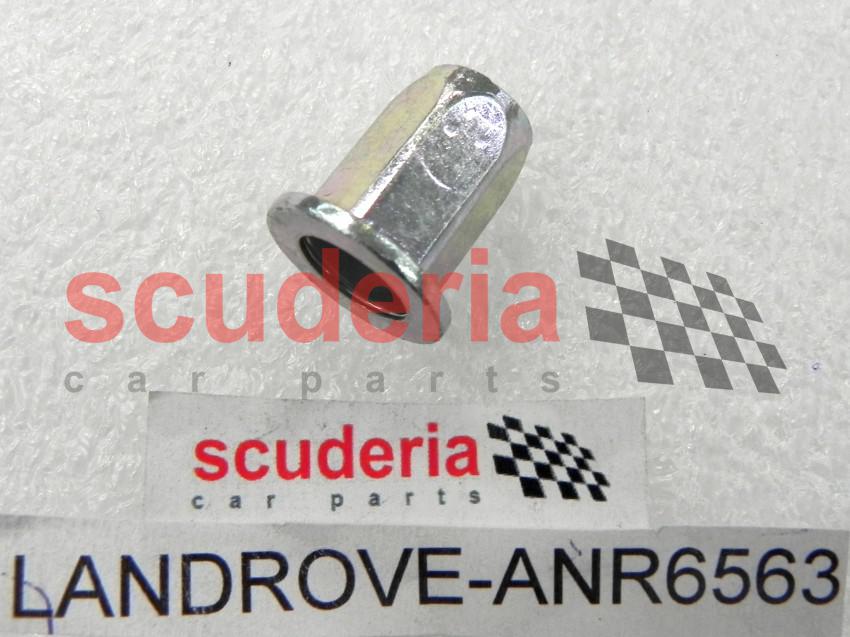

41 ANR6563
ナット-特殊
六角形、M8
在庫あり 		$4.10 -
42 BTR8040L
ナット-特殊
M6、角型 		$2.91 -
43 AHR780110
プレートとウェルドナット 		$105.49 2
44 FA106106
スクリュー 		$0.61 4
45 RTC3354
クロスメンバー 		$299.00 1
