Electrical Wiring - Engine And Dash (3.0 V6 D Gen2 Mono Turbo) ((V) FROMFA000001) of Land Rover Land Rover Range Rover (2012-2021) [5.0 OHC SGDI NA V8 Petrol]

すべて見る

Land Rover Range Rover (2012-2021) [5.0 OHC SGDI NA V8 Petrol] - 電気配線 - エンジンおよびダッシュ (3.0 V6 D GEN2 モノターボ) ((V) FROMFA000001)

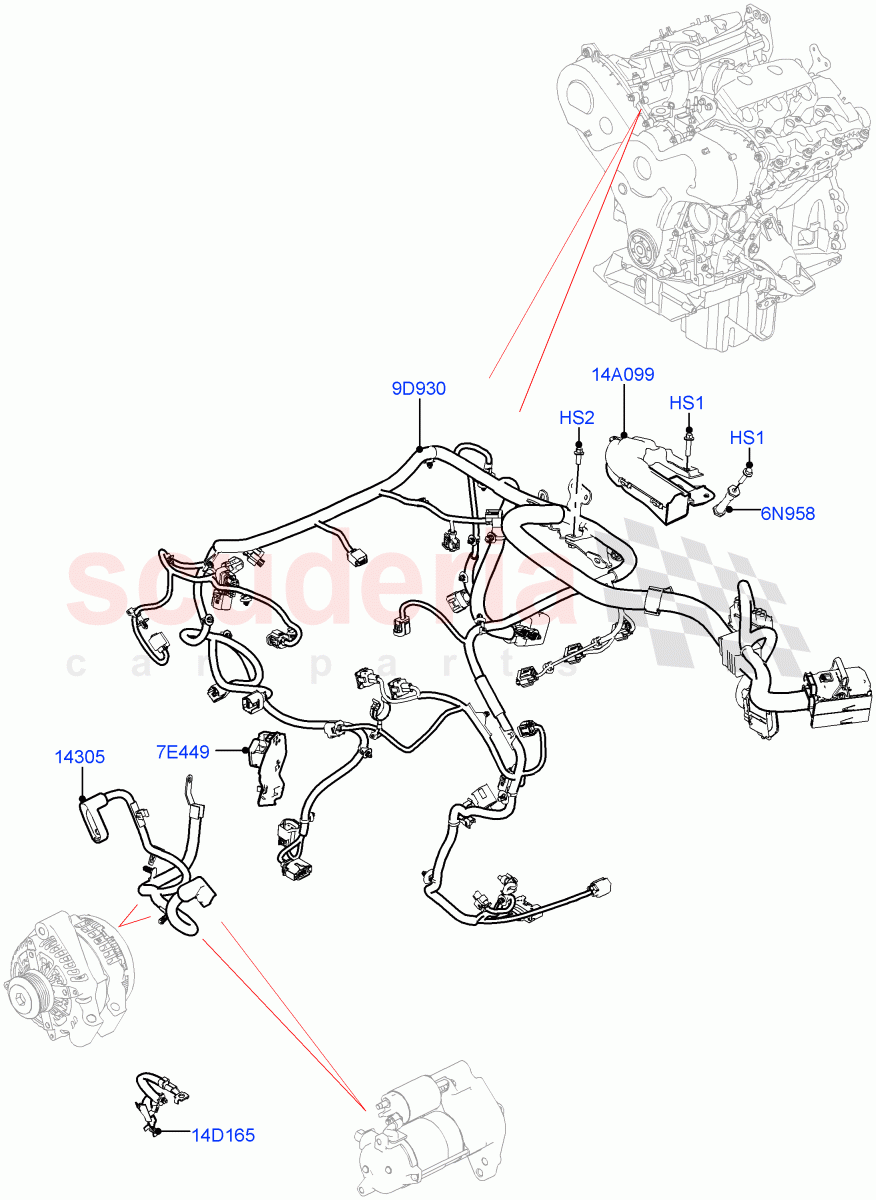

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	FS106256	スクリュー	£0.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR082504	ボルト	£1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR063762	ワイヤー - オルタネーター	£79.51	注文するには
	LR063759	ワイヤー - オルタネーター	£98.92	注文するには
	LR076002	配線 - オルタネーター	£78.31	注文するには

...and 9 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR041092	スタッド	£4.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR085666	ターミナル - バッテリー	£79.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR062482	配線 - エンジン	£1,725.56	注文するには
	LR081117	配線 - エンジン	£1,315.62	注文するには
	LR084892	配線 - エンジン	£1,794.16	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR041070	シールド - 配線	£16.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR064071	ワイヤー - エンジンアース	£45.27	注文するには
	LR076899	ワイヤー - エンジンアース	£29.27	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HS1	FS106256	スクリュー	FS106256 スクリュー六角フランジ、M6 X 25MM/から：FA000001	£0.33 MSRP: ~~0.34~~ (2.9% off)	2
HS2	LR082504	ボルト	LR082504 ボルト六角ヘッド、M6 X 16MM /から：FA000001	£1.27 MSRP: ~~1.30~~ (2.3% off)	2
6N958	LR041092	スタッド	LR041092 スタッド M6 X 11 + M6 X 11 /から：FA000001	£4.00 MSRP: ~~4.08~~ (2% off)	1
7E449	LR085666	ターミナル - バッテリー	LR085666 ターミナル - バッテリーバッテリーケーブル / HA000001 から	£79.29 MSRP: ~~80.91~~ (2% off)	1
9D930	LR062482	配線 - エンジン	LR062482 配線 - エンジンエンジン / からFA000001 / へGA253834	£1,725.56	1
9D930	LR081117	配線 - エンジン	LR081117 配線 - エンジンエンジン / FROM: FA000001 / TO: GA253834GA253835 / へGA282808	£1,315.62	1
9D930	LR084892	配線 - エンジン	LR084892 配線 - エンジンエンジン / FROM: GA282809GA282809 / TO：GA999999	£1,794.16	1
9D930	LR095898	配線 - エンジン	LR095898 配線 - エンジンエンジン / HA000001から / へHA362059	£1,428.29	1
9D930	LR109350	配線 - エンジン	LR109350 配線 - エンジンエンジン / から: HA362060 / へHA472066	£1,271.63	1
9D930	LR118757	配線 - エンジン	LR118757 配線 - エンジンエンジン / から: HA472067	£1,421.85	1
14A099	LR041070	シールド - 配線	LR041070 シールド - 配線エンジンハーネスFA000001	£16.76 MSRP: ~~17.10~~ (2% off)	1
14D165	LR064071	ワイヤー - エンジンアース	LR064071 ワイヤー - エンジンアースエンジンアース / からFA000001 / へFA999999	£45.27	1
14D165	LR076899	ワイヤー - エンジンアース	LR076899 ワイヤー - エンジンアースエンジンアース / からGA000001	£29.27	1
14305	LR063762	ワイヤー - オルタネーター	LR063762 ワイヤー - オルタネーター標準電動スターターモーター / からFA000001 / へFA999999	£79.51	1
14305	LR063759	ワイヤー - オルタネーター	LR063759 ワイヤー - オルタネータースターター-ストップ/スタートシステム / から：FA000001 / へ：FA999999	£98.92	1
14305	LR076002	配線 - オルタネーター	LR076002 配線 - オルタネータースターター-ストップ/スタートシステム/から：GA000001 / へ：GA298514	£78.31	1
14305	LR076005	配線 - オルタネーター	LR076005 配線 - オルタネーター標準電動スターターモーター / からGA000001 / へ：GA298514	£84.29	1
14305	LR090099	配線 - オルタネーター	LR090099 配線 - オルタネータースターター-ストップ/スタートシステム / から：GA298515 から / GA999999 までGA999999	£84.29	1
14305	LR090102	配線 - オルタネーター	LR090102 配線 - オルタネーター標準電動スターターモーター / からGA298515 / へGA999999	£84.29	1
14305	LR085675	ワイヤー - オルタネーター	LR085675 ワイヤー - オルタネータースターター-ストップ/スタートシステム / HA000001から / HA371968へHA371968	£111.56	1
14305	LR107822	ワイヤー - オルタネーター	LR107822 ワイヤー - オルタネータースターター-ストップ/スタートシステム / から: HA371969 / まで：JA999999	£124.79	1
14305	LR120985	ワイヤー - オルタネーター	LR120985 ワイヤー - オルタネータースターター - ストップ/スタートシステム / からKA000001	£141.85	1
14305	LR107817	ワイヤー - オルタネーター	LR107817 ワイヤー - オルタネーター標準電動スターターモーター / HA371969 から / JA999999 までJA999999	£163.92	1
14305	LR085676	ワイヤー - オルタネーター	LR085676 ワイヤー - オルタネーター標準電動スターターモーター / から: HA000001 / へ：HA371968	£137.65	1
14305	LR120986	ワイヤー - オルタネーター	LR120986 ワイヤー - オルタネーター標準電動スターターモーター / からKA000001	£145.37	1

電気配線 - エンジンおよびダッシュ (3.0 V6 D Gen2 モノターボ) ((V) Fromfa000001)

Land Rover Range Rover (2012-2021) [5.0 OHC SGDI NA V8 Petrol]

Land Rover Range Rover (2012-2021) [5.0 OHC SGDI NA V8 Petrol] - 電気配線 - エンジンおよびダッシュ (3.0 V6 D GEN2 モノターボ) ((V) FROMFA000001)
