Land Rover Range Rover (2012-2021) [4.4 DOHC Diesel V8 DITC] - 電気配線 - エンジンおよびダッシュ (4.4L DOHC DITC V8 ディーゼル)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
FS108206 ボルト $2.20 注文するには
写真 部品番号 説明 価格(各) ストック
LR040553 ワイヤー - オルタネーター $194.02 注文するには
LR064082 ワイヤー - オルタネーター $132.95 注文するには
LR076007 ワイヤー - オルタネーター $102.45 注文するには
...and 4 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR085666 ターミナル - バッテリー $101.72 注文するには
写真 部品番号 説明 価格(各) ストック
LR023029 ワイヤー - クーラント温度センサー $36.29 注文するには
写真 部品番号 説明 価格(各) ストック
LR042326 ワイヤー - EGR $89.41 注文するには
LR085462 ワイヤー - EGR $81.09 注文するには
LR114019 ワイヤー - EGR $81.09 注文するには
写真 部品番号 説明 価格(各) ストック
LR040625 ワイヤー - エンジンアース $52.91 注文するには
LR076900 ワイヤー - エンジンアース $42.48 注文するには
LR064072 ワイヤー - エンジンアース $63.12 注文するには
写真 部品番号 説明 価格(各) ストック
LR036132 配線 - エンジン $868.40 注文するには
LR070553 配線 - エンジン $2,290.71 注文するには
LR084901 配線 - エンジン $1,815.47 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR112662 ワイヤー - 燃圧センサー $73.99 注文するには
LR085463 ワイヤー - 燃圧センサー $73.99 注文するには
LR112662 ワイヤー - 燃圧センサー $73.99 注文するには
写真 部品番号 説明 価格(各) ストック
LR022641 ブラケット-配線 $5.07 注文するには
写真 部品番号 説明 価格(各) ストック
LR040782 ブラケット-配線 $16.49 注文するには
LR046917 ブラケット-配線 $10.60 注文するには
すべて見る

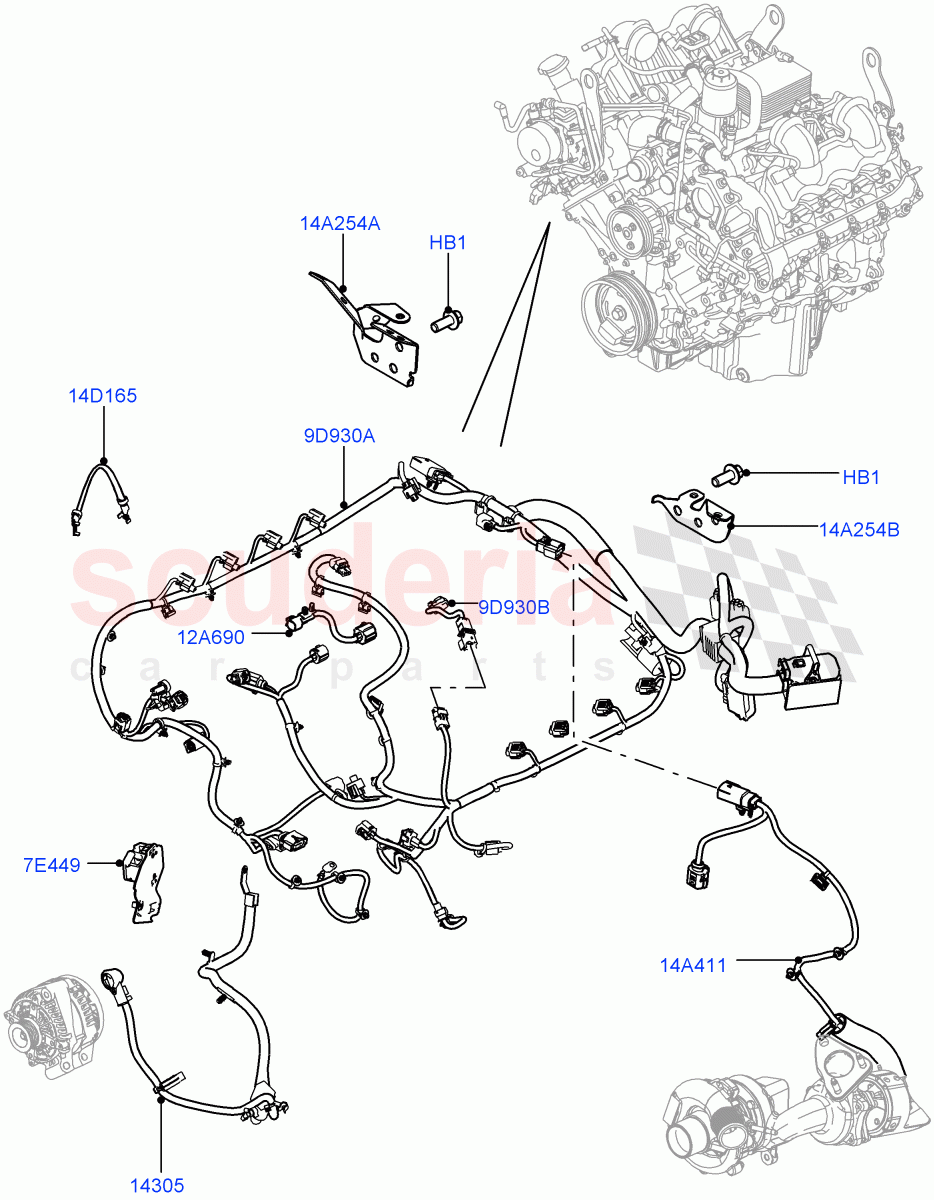

Electrical Wiring - Engine And Dash (4.4L DOHC DITC V8 Diesel) of Land Rover Land Rover Range Rover (2012-2021) [4.4 DOHC Diesel V8 DITC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 FS108206
ボルト
Hexagonal Head, M8 X 20MM 		$2.20 3
7E449 LR085666
ターミナル - バッテリー
Battery Cables / From: HA000001 		$101.72 1
9D930A LR036132
配線 - エンジン
Engine / To: FA999999 		$868.40 1
9D930A LR070553
配線 - エンジン
Engine / From: GA000001 / To: GA248150 		$2,290.71 1
9D930A LR084901
配線 - エンジン
Engine / From: GA248151 / To: GA298481 		$1,815.47 1
9D930A LR095345
配線 - エンジン
Engine / From: GA298482 / To: HA378722 		$1,674.89 1
9D930A LR110619
配線 - エンジン
Engine / From: HA378723 / To: JA394673 		$1,871.56 1
9D930A LR116440
配線 - エンジン
Engine / From: JA394674 		$1,599.13 1
9D930B LR112662
ワイヤー - 燃圧センサー
Fuel Pressure Sensor / To: FA999999 		$73.99 1
9D930B LR085463
ワイヤー - 燃圧センサー
Fuel Pressure Sensor / From: GA000001 / To: HA378722 		$73.99 1
9D930B LR112662
ワイヤー - 燃圧センサー
Fuel Pressure Sensor / From: HA378723 		$73.99 1
12A690 LR023029
ワイヤー - クーラント温度センサー
To Engine Coolant Temperature Sensor 		$36.29 1
14A254A LR022641
ブラケット-配線
RH, Engine Harness 		$5.07 1
14A254B LR040782
ブラケット-配線
LH, Engine Harness / To: DA100846 		$16.49 1
14A254B LR046917
ブラケット-配線
LH, Engine Harness / From: DA100847 		$10.60 1
14A411 LR042326
ワイヤー - EGR
EGR Valve, Turbocharger / To: FA999999 		$89.41 1
14A411 LR085462
ワイヤー - EGR
EGR Valve, Turbocharger / From: GA000001 / To: JA381835 		$81.09 1
14A411 LR114019
ワイヤー - EGR
EGR Valve, Turbocharger / From: JA381836 		$81.09 1
14D165 LR040625
ワイヤー - エンジンアース
Engine Earth / To: EA999999 		$52.91 1
14D165 LR076900
ワイヤー - エンジンアース
Engine Earth / From: GA000001 		$42.48 1
14D165 LR064072
ワイヤー - エンジンアース
Engine Earth / From: FA000001 / To: FA999999 		$63.12 1
14305 LR040553
ワイヤー - オルタネーター
To: EA999999 		$194.02 1
14305 LR064082
ワイヤー - オルタネーター
From: FA000001 / To: FA999999 		$132.95 1
14305 LR076007
ワイヤー - オルタネーター
From: GA000001 / To: GA298481 		$102.45 1
14305 LR090097
ワイヤー - オルタネーター
From: GA298482 / To: GA999999 		$116.20 1
14305 LR087738
ワイヤー - オルタネーター
From: HA000001 / To: HA371968 		$167.59 1
14305 LR107819
ワイヤー - オルタネーター
From: HA371969 / To: JA999999 		$182.38 1
14305 LR120987
ワイヤー - オルタネーター
From: KA000001 		$197.31 1
