冷却システムパイプおよびホース (エンジン) (3.0 V6...

Land Rover Range Rover (2012-2021) [3.0 Diesel 24V DOHC TC]

自分の役割を見つける

Land Rover Range Rover (2012-2021) [3.0 Diesel 24V DOHC TC] - 冷却システムパイプおよびホース (エンジン) (3.0 V6...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
4147433 ボルト $1.56 在庫あり
LR105435 ボルト $1.06 注文するには
写真 部品番号 説明 価格(各) ストック
LR000053 ナット-フランジタイプ $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
FX106046 ナット-フランジタイプ $0.60 在庫あり
写真 部品番号 説明 価格(各) ストック
AYP500110 スクリュー $0.90 在庫あり
写真 部品番号 説明 価格(各) ストック
RYG500220 スクリュー $3.26 在庫あり
写真 部品番号 説明 価格(各) ストック
1336551 ガスケット $3.51 注文するには
写真 部品番号 説明 価格(各) ストック
LR077702 ホース - ラジエター～エンジンホース $29.55 注文するには
LR077702 ホース - ラジエター～エンジンホース $29.55 注文するには
写真 部品番号 説明 価格(各) ストック
LR073372 接続 - 排水口 $61.74 在庫あり
LR073372 接続 - 排水口 $61.74 在庫あり
写真 部品番号 説明 価格(各) ストック
LR048904 ホース-ラジエーター $147.18 注文するには
写真 部品番号 説明 価格(各) ストック
LR049002 ホース - ブランキング $48.33 注文するには
写真 部品番号 説明 価格(各) ストック
LR048906 ホース-サーモスタット $54.36 注文するには
写真 部品番号 説明 価格(各) ストック
LR058382 ホース-ラジエーター $86.01 注文するには
写真 部品番号 説明 価格(各) ストック
LR048907 ホース-ラジエーター $70.71 注文するには
写真 部品番号 説明 価格(各) ストック
LR039260 ホース - ウォーター $60.57 注文するには
写真 部品番号 説明 価格(各) ストック
LR048908 ホース - ウォーター $90.48 注文するには
LR068130 ホース - ウォーター $90.48 注文するには
写真 部品番号 説明 価格(各) ストック
LR013165 チューブ - コネクティング $29.93 注文するには
写真 部品番号 説明 価格(各) ストック
LR039254 サーモスタットおよびハウジング $113.99 注文するには
写真 部品番号 説明 価格(各) ストック
LR039256 ブラケット-サーモスタット $11.81 注文するには
写真 部品番号 説明 価格(各) ストック
LR035627 ホース-ラジエーター $33.62 注文するには
写真 部品番号 説明 価格(各) ストック
LR035631 ホース - ラジエターベンチレーション $12.47 注文するには
写真 部品番号 説明 価格(各) ストック
LR018829 ガスケット - サーモスタット $3.48 注文するには
写真 部品番号 説明 価格(各) ストック
LR026206 ストラップ - ケーブル $0.57 注文するには
すべて見る

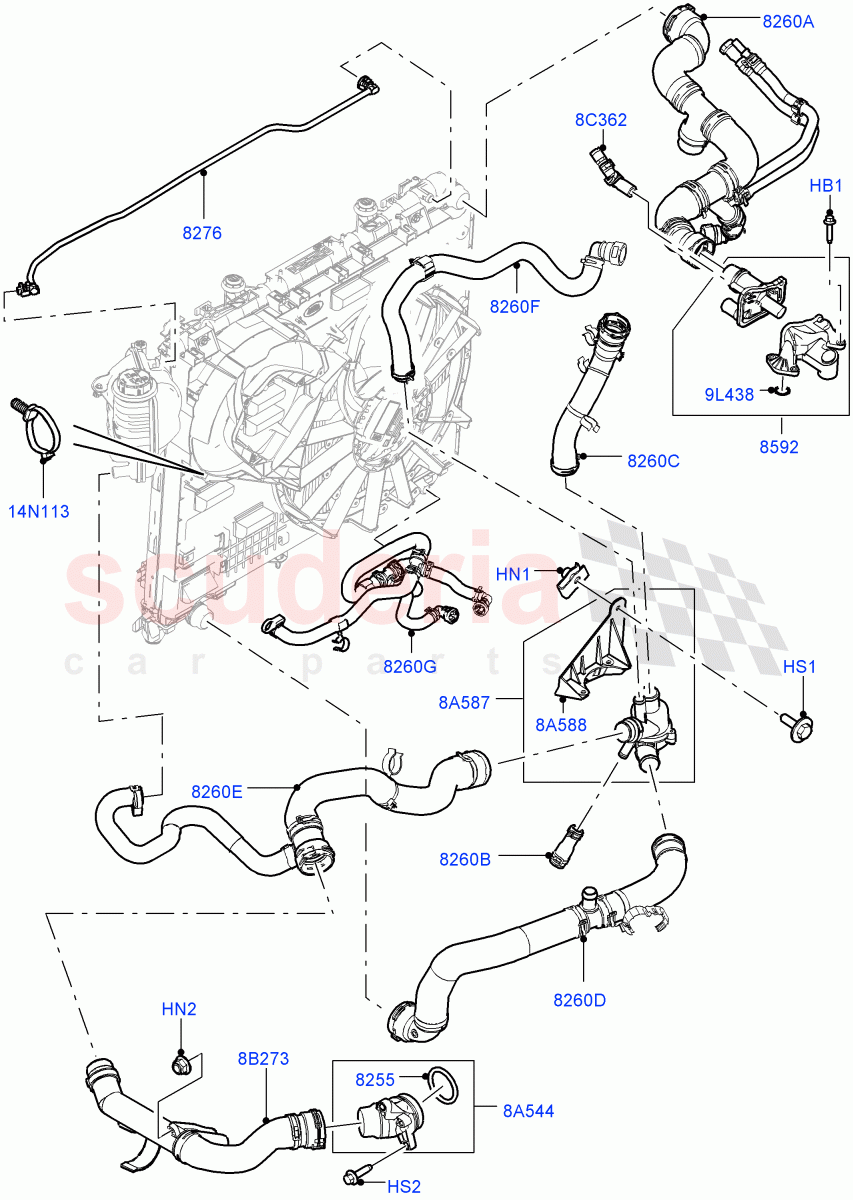

Cooling System Pipes And Hoses (Engine) (3.0 V6 Diesel Electric Hybrid Eng) ((V) FROMFA000001) of Land Rover Land Rover Range Rover (2012-2021) [3.0 Diesel 24V DOHC TC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 4147433
ボルト
M6 X 25MM / からEA000001 / へHA359620
在庫あり 		$1.56 4
HB1 LR105435
ボルト
M6×27MM/〜：HA359621 		$1.06 4
HN1 LR000053
ナット-フランジタイプ
M6 / よりEA000001
在庫あり 		$1.54 1
HN2 FX106046
ナット-フランジタイプ
六角ヘッド、M6 /から：EA000001
在庫あり 		$0.60 1
HS1 AYP500110
スクリュー
ボルト＆ワッシャ、六角ヘッド、M6×20MM /から：EA000001
在庫あり 		$0.90 1
HS2 RYG500220
スクリュー
六角ヘッド、M6 X 20MM / よりEA000001
在庫あり 		$3.26 2
8A544 LR013165
チューブ - コネクティング
下 / よりFA000001 		$29.93 1
8A587 LR039254
サーモスタットおよびハウジング
からEA000001 		$113.99 1
8A588 LR039256
ブラケット-サーモスタット
サーモスタットASSY /からEA000001 		$11.81 1
8B273 LR035627
ホース-ラジエーター
ボトム、エンジン側、サーモスタットからエンジン / からEA000001 		$33.62 1
8C362 LR035631
ホース - ラジエターベンチレーション
冷却システムブリード / からEA000001 		$12.47 1
9L438 LR018829
ガスケット - サーモスタット
からEA000001 		$3.48 2
14N113 LR026206
ストラップ - ケーブル
からEA000001 		$0.57 1
8255 1336551
ガスケット
からEA000001 		$3.51 1
8260A LR048904
ホース-ラジエーター
燃料クーラントクーラー、ラジエーター、上部 / よりEA000001 		$147.18 1
8260B LR049002
ホース - ブランキング
ブランキング / からEA000001 		$48.33 1
8260C LR048906
ホース-サーモスタット
サーモスタット-トップラジエターホース / から: EA000001EA000001 		$54.36 1
8260D LR058382
ホース-ラジエーター
底部、ラジエーター / からEA000001 		$86.01 1
8260E LR048907
ホース-ラジエーター
ボトム、膨張リザーバ～サーモスタット、サーモスタット側、サーモスタット～エンジン / からEA000001 		$70.71 1
8260F LR039260
ホース - ウォーター
サーモスタット～エンジン、上部 / よりEA000001 		$60.57 1
8260G LR048908
ホース - ウォーター
電気モーター冷却システム、トランスミッションオイルクーラーからラジエーターまで / から: EA000001EA000001から / EA000001からEA196785 		$90.48 1
8260G LR068130
ホース - ウォーター
電気モーター冷却システム、トランスミッションオイルクーラーからラジエーターへ / EA000001から / EA196785からEA196786 		$90.48 1
8276 LR077702
ホース - ラジエター～エンジンホース
ラジエーター脱ガスライン / EA000001からEA000001 / へFA242990 		$29.55 1
8276 LR077702
ホース - ラジエター～エンジンホース
ラジエターデガスラインFA242991 		$29.55 1
8592 LR073372
接続 - 排水口
からEA000001 / へFA225560
在庫あり 		$61.74 1
8592 LR073372
接続 - 排水口
からFA225561
在庫あり 		$61.74 1
