燃料タンク & 関連部品 (3.0 V6 ディーゼル) ((V) Fromaa000001)

Land Rover Range Rover Sport (2010-2013) [3.0 Diesel 24V DOHC TC]

自分の役割を見つける

Land Rover Range Rover Sport (2010-2013) [3.0 Diesel 24V DOHC TC] - 燃料タンク & 関連部品 (3.0 V6 ディーゼル) ((V) FROMAA000001)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
SN106127L ボルト $0.62 注文するには
写真 部品番号 説明 価格(各) ストック
WYP500100 スクリュー $0.74 注文するには
写真 部品番号 説明 価格(各) ストック
CN100509 クリップ $1.53 注文するには
写真 部品番号 説明 価格(各) ストック
WYC000090 クリップ-ホース $2.78 注文するには
写真 部品番号 説明 価格(各) ストック
WYQ000010 リベット-プラスチック $5.56 在庫あり
写真 部品番号 説明 価格(各) ストック
WYH500050 ナット-ロック $2.54 在庫あり
写真 部品番号 説明 価格(各) ストック
FS106206 スクリュー $0.97 在庫あり
写真 部品番号 説明 価格(各) ストック
FS108126 スクリュー $1.38 注文するには
写真 部品番号 説明 価格(各) ストック
RYP500190 スクリュー $0.62 在庫あり
写真 部品番号 説明 価格(各) ストック
RYG500270 スクリュー $2.67 注文するには
写真 部品番号 説明 価格(各) ストック
WJ110006 ウォッシャー $1.34 注文するには
写真 部品番号 説明 価格(各) ストック
KYH500100 ナット-スプリング $1.57 注文するには
写真 部品番号 説明 価格(各) ストック
LR013746 タンク-燃料 $1,132.36 注文するには
写真 部品番号 説明 価格(各) ストック
LR015394 キャップ-燃料タンクフィラー $14.07 注文するには
LR021560 キャップ-燃料タンクフィラー $34.25 注文するには
写真 部品番号 説明 価格(各) ストック
LR013824 パイプ-フューエルフィラー $405.12 注文するには
LR013827 パイプ-フューエルフィラー $375.18 注文するには
LR025318 パイプ-フューエルフィラー $385.89 注文するには
...and 4 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR013751 カバー - ダスト $84.94 注文するには
LR026383 カバー - ダスト $86.93 注文するには
LR028455 カバー - ダスト $94.02 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR010620 ホース - フィラーパイプ $17.28 注文するには
写真 部品番号 説明 価格(各) ストック
LR019275 プラグ $8.09 注文するには
写真 部品番号 説明 価格(各) ストック
WFN500021 ストラップ-燃料タンク $271.39 在庫あり
写真 部品番号 説明 価格(各) ストック
LR117476 ガスケット $9.94 注文するには
写真 部品番号 説明 価格(各) ストック
WFU500020 ブラケット $3.13 注文するには
写真 部品番号 説明 価格(各) ストック
LR025789 フォームパッド - エネルギー吸収 $22.15 注文するには
写真 部品番号 説明 価格(各) ストック
LR015383 ホース $90.39 注文するには
写真 部品番号 説明 価格(各) ストック
LR016263 ホース-燃料供給 $91.87 注文するには
写真 部品番号 説明 価格(各) ストック
LR013771 リング-保持 $22.21 注文するには
写真 部品番号 説明 価格(各) ストック
LR013917 チューブ-燃料供給 $51.30 注文するには
写真 部品番号 説明 価格(各) ストック
LR021912 チューブ-燃料ベーパー $148.18 注文するには
LR016261 チューブ-ブリーザー $51.89 注文するには
写真 部品番号 説明 価格(各) ストック
SPV500020 クリップ $1.03 在庫あり
写真 部品番号 説明 価格(各) ストック
LR014156 クリップ-パーキングブレーキケーブル $1.82 注文するには
写真 部品番号 説明 価格(各) ストック
WFZ500034 シールド $30.92 注文するには
写真 部品番号 説明 価格(各) ストック
WFZ500130 シールド $64.24 注文するには
すべて見る

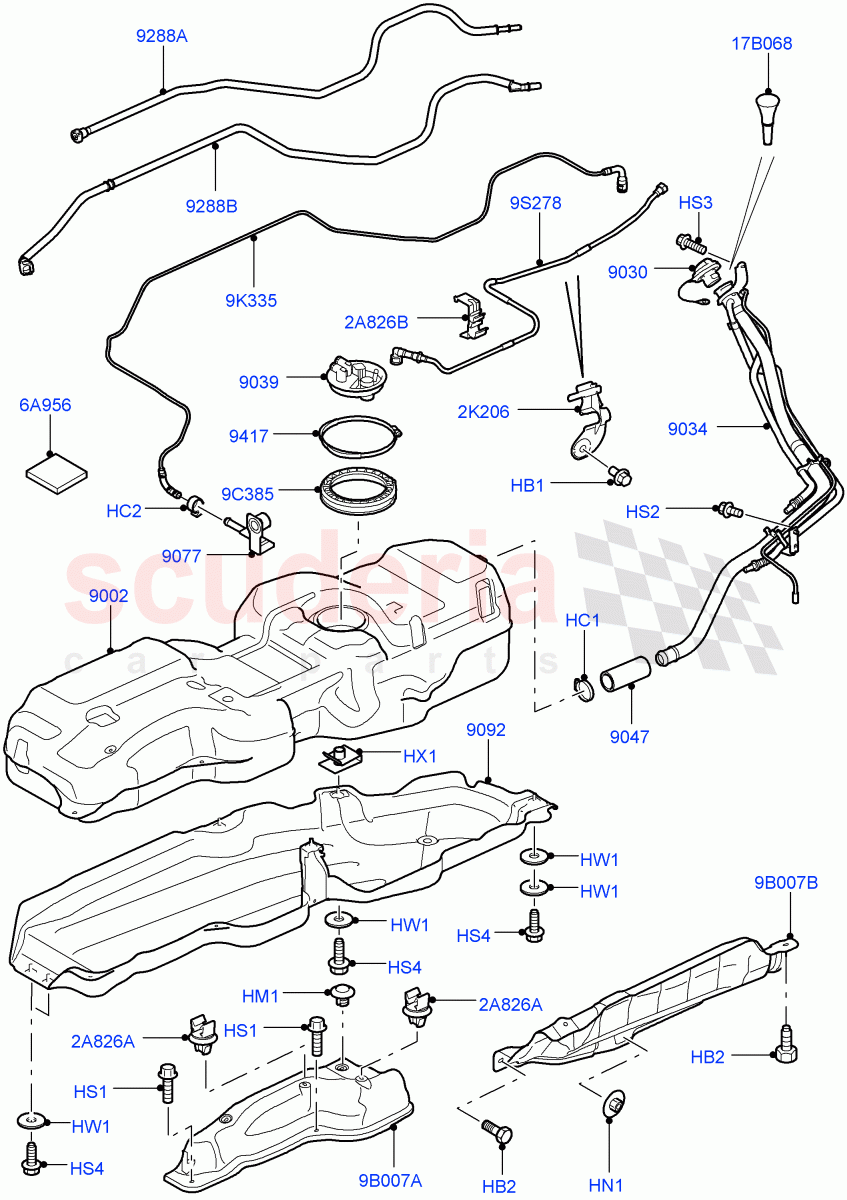

Fuel Tank & Related Parts (3.0 V6 Diesel) ((V) FROMAA000001) of Land Rover Land Rover Range Rover Sport (2010-2013) [3.0 Diesel 24V DOHC TC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 SN106127L
ボルト
M6 / From: AA000001 		$0.62 1
HB2 WYP500100
スクリュー
Hexagonal Head, M6 / From: AA000001 		$0.74 3
HC1 CN100509
クリップ
Hose Clamp / From: AA000001 		$1.53 1
HC2 WYC000090
クリップ-ホース
Tube Clamp / From: AA000001 		$2.78 1
HM1 WYQ000010
リベット-プラスチック
Plastic, Rivet Type / From: AA000001
IN STOCK 		$5.56 2
HN1 WYH500050
ナット-ロック
M5 / From: AA000001
IN STOCK 		$2.54 2
HS1 FS106206
スクリュー
Hexagonal Head, M6 X 20MM / From: AA000001
IN STOCK 		$0.97 2
HS2 FS108126
スクリュー
HEX Flange, M8 x 12MM / From: AA000001 		$1.38 1
HS3 RYP500190
スクリュー
Hexagonal Head, M6 x 12MM / From: AA000001
IN STOCK 		$0.62 1
HS4 RYG500270
スクリュー
Hexagonal Head, M10 X 25MM / From: AA000001 		$2.67 6
HW1 WJ110006
ウォッシャー
10 MM / From: AA000001 		$1.34 7
HX1 KYH500100
ナット-スプリング
Fuel Tank Attaching, M10, Nut "U" Spring / From: AA000001 		$1.57 2
2A826A SPV500020
クリップ
For
IN STOCK 		$1.03 2
2A826B LR014156
クリップ-パーキングブレーキケーブル
From: AA000001 		$1.82 1
2K206 WFU500020
ブラケット
From: AA000001 		$3.13 1
6A956 LR025789
フォームパッド - エネルギー吸収
From: DA000001 		$22.15 1
9B007A WFZ500034
シールド
LH, Upper / From: AA000001 		$30.92 1
9B007B WFZ500130
シールド
LH / From: AA000001 		$64.24 1
9C385 LR013771
リング-保持
From: AA000001 		$22.21 1
9K335 LR013917
チューブ-燃料供給
Fuel Tank To Fuel Burning Heater / From: AA000001 		$51.30 1
9S278 LR021912
チューブ-燃料ベーパー
Breather Pipe, Vapour Line / From: AA247657 		$148.18 1
9S278 LR016261
チューブ-ブリーザー
Breather Pipe, Vapour Line / From: AA000001 / To: AA247656 		$51.89 1
9002 LR013746
タンク-燃料
From: AA000001 		$1,132.36 1
9030 LR015394
キャップ-燃料タンクフィラー
From: AA000001 / To: AA241657 		$14.07 1
9030 LR021560
キャップ-燃料タンクフィラー
From: AA241658 		$34.25 1
9034 LR013824
パイプ-フューエルフィラー
- Russia / From: AA000001 / To: AA236318 		$405.12 1
9034 LR013827
パイプ-フューエルフィラー
+ Russia / From: AA000001 / To: BA270634 		$375.18 1
9034 LR025318
パイプ-フューエルフィラー
- Russia / From: AA236319 / To: DA773066 		$385.89 1
9034 LR025321
パイプ-フューエルフィラー
+ Russia / From: BA270635 / To: DA773066 		$357.27 1
9034 LR043411
パイプ-フューエルフィラー
- Russia / From: DA773067 		$442.21 1
9034 LR043415
パイプ-フューエルフィラー
+ Russia / From: DA773067 / To: DA785614 		$357.27 1
9034 LR045068
パイプ-フューエルフィラー
+ Russia / From: DA785615 		$357.27 1
9039 LR013751
カバー - ダスト
From: AA000001 / To: AA258697 		$84.94 1
9039 LR026383
カバー - ダスト
From: AA258698 / To: BA702400 		$86.93 1
9039 LR028455
カバー - ダスト
From: BA702401 / To: CA750958 		$94.02 1
9039 LR042718
カバー - 燃料タンク
From: CA750959 		$88.14 1
9047 LR010620
ホース - フィラーパイプ
From: AA000001 		$17.28 1
9077 LR019275
プラグ
With Fresh Air Heater / From: AA000001 		$8.09 1
9092 WFN500021
ストラップ-燃料タンク
Fuel Tank, Lower / From: AA000001
IN STOCK 		$271.39 1
9288A LR015383
ホース
From Fuel Tank To Under Floor Pipes, Return / From: AA000001 		$90.39 1
9288B LR016263
ホース-燃料供給
Feed, From Fuel Tank To Under Floor Pipes / From: AA000001 		$91.87 1
9417 LR117476
ガスケット
O-Ring / From: AA000001 		$9.94 1
