空調システム ((V) To9A999999)

Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel]

自分の役割を見つける

Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel] - 空調システム ((V) TO9A999999)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
CDU2153L クリップ $5.34 注文するには
写真 部品番号 説明 価格(各) ストック
JUP000033 クリップ $15.15 注文するには
写真 部品番号 説明 価格(各) ストック
JQS000032 グロメット $24.51 注文するには
写真 部品番号 説明 価格(各) ストック
FN106047L ナット-フランジタイプ $1.81 在庫あり
写真 部品番号 説明 価格(各) ストック
ESR1560 ナット-フランジタイプ $2.62 注文するには
写真 部品番号 説明 価格(各) ストック
FS106127L スクリュー $2.04 注文するには
写真 部品番号 説明 価格(各) ストック
FS106257L スクリュー $3.70 注文するには
写真 部品番号 説明 価格(各) ストック
FS108307L スクリュー $2.58 注文するには
FS108306 スクリュー $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
FS106167L スクリュー $2.26 在庫あり
写真 部品番号 説明 価格(各) ストック
JUF000324 ホース $143.91 注文するには
JUF000334 チューブ-ヒーター水 $71.02 注文するには
JUF500390 キット - バキュームホース修理 $295.91 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
JUE000505 パイプ $147.95 注文するには
JUE501060 チューブ $110.98 注文するには
写真 部品番号 説明 価格(各) ストック
JUF000355 ホース $128.52 注文するには
JUF000365 ホース $139.32 注文するには
JUF500430 キット - バキュームホース修理 $221.97 注文するには
...and 5 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
JUE500023 パイプ $223.37 注文するには
JUE500033 パイプ $201.66 注文するには
JUE501070 ホース $155.22 注文するには
...and 5 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
JTE000010 スイッチ $96.72 注文するには
写真 部品番号 説明 価格(各) ストック
JUS10007 キャップ $10.95 注文するには
写真 部品番号 説明 価格(各) ストック
JUS10006 キャップ $11.09 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500030 Oリング $9.36 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500040 Oリング $4.70 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500010 Oリング $9.36 注文するには
写真 部品番号 説明 価格(各) ストック
JUU500020 Oリング $8.74 注文するには
すべて見る

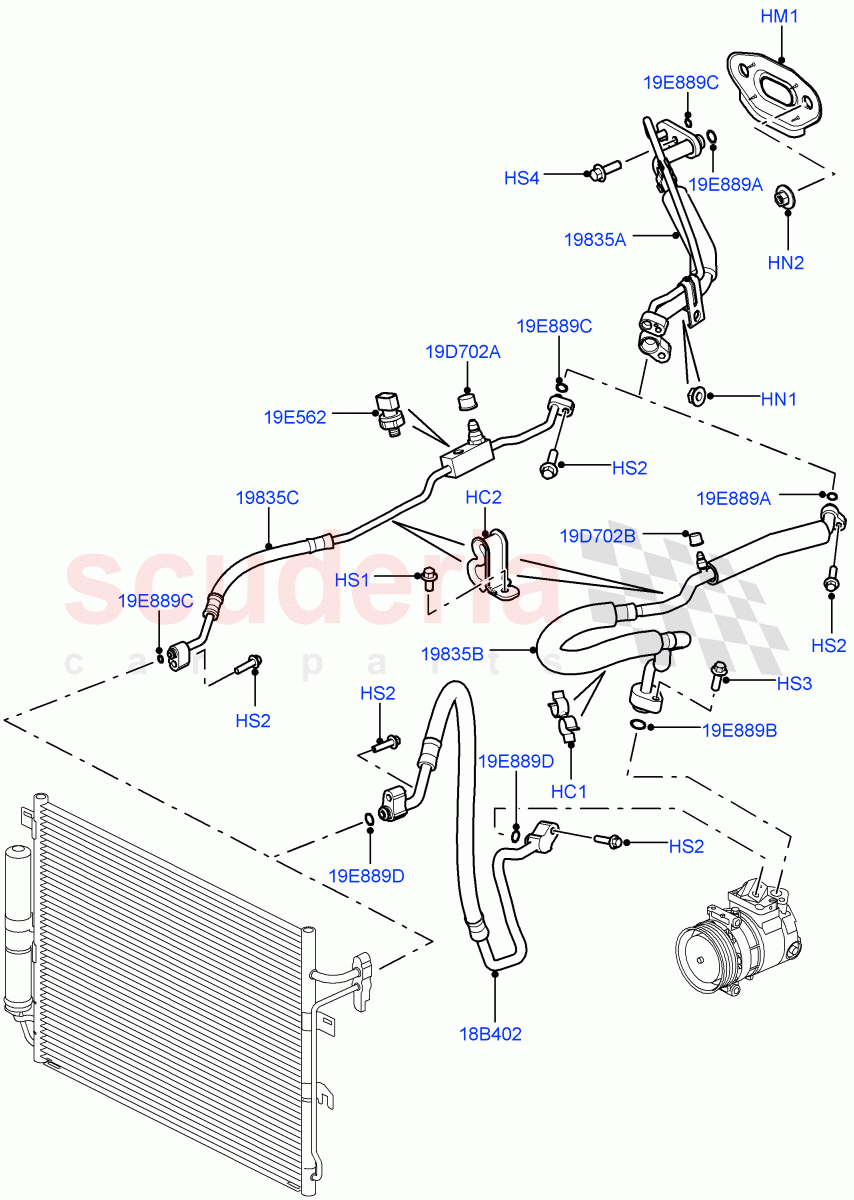

Air Conditioning System ((V) TO9A999999) of Land Rover Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HC1 CDU2153L
クリップ
Lion Diesel 2.7 V6 (140KW) / Double 		$5.34 1
HC2 JUP000033
クリップ
Double 		$15.15 1
HM1 JQS000032
グロメット
Grommet 		$24.51 1
HN1 FN106047L
ナット-フランジタイプ
M6
IN STOCK 		$1.81 1
HN2 ESR1560
ナット-フランジタイプ
M6 		$2.62 2
HS1 FS106127L
スクリュー
M6 x 12MM 		$2.04 1
HS2 FS106257L
スクリュー
M6 x 25MM 		$3.70 5
HS3 FS108307L
スクリュー
M8 x 30MM / To: 6A999999 		$2.58 1
HS3 FS108306
スクリュー
M8 x 30MM / From: 7A000001 		$0.45 1
HS4 FS106167L
スクリュー
M6 X 16MM
IN STOCK 		$2.26 3
18B402 JUF000324
ホース
AJ Petrol 4.4 V8 EFI (220KW) / To: 8A182778 		$143.91 1
18B402 JUF000334
チューブ-ヒーター水
Lion Diesel 2.7 V6 (140KW) / To: 8A177988 		$71.02 1
18B402 JUF500390
キット - バキュームホース修理
3.6L V8 32V DOHC EFi Diesel Lion / To: 8A177988 		$295.91 1
18B402 JUF500480
ホース
AJ Petrol 4.2 V8 Supercharged / From: 8A182779 		$182.42 1
18B402 JUF500510
チューブ-ヒーター水
Lion Diesel 2.7 V6 (140KW) / From: 8A177989 		$98.03 1
18B402 JUF500540
キット - バキュームホース修理
3.6L V8 32V DOHC EFi Diesel Lion / From: 8A177989 		$295.91 1
19D702A JUS10007
キャップ 		$10.95 1
19D702B JUS10006
キャップ 		$11.09 1
19E562 JTE000010
スイッチ 		$96.72 1
19E889A JUU500030
Oリング 		$9.36 2
19E889B JUU500040
Oリング 		$4.70 1
19E889C JUU500010
Oリング 		$9.36 3
19E889D JUU500020
Oリング 		$8.74 2
19835A JUE000505
パイプ
Lion Diesel 2.7 V6 (140KW) 		$147.95 1
19835A JUE501060
チューブ
3.6L V8 32V DOHC EFi Diesel Lion / From: 7A000001 		$110.98 1
19835B JUF000355
ホース
AJ Petrol 4.2 V8 Supercharged / To: 8A155605 		$128.52 1
19835B JUF000365
ホース
Lion Diesel 2.7 V6 (140KW) / To: 6A983099 		$139.32 1
19835B JUF500430
キット - バキュームホース修理
3.6L V8 32V DOHC EFi Diesel Lion / From: 7A000001 / To: 8A177988 		$221.97 1
19835B JUF500470
ホース
AJ Petrol 4.4 V8 EFI (220KW) / From: 8A155606 / To: 8A182778 		$155.29 1
19835B JUF500530
チューブ
Lion Diesel 2.7 V6 (140KW) / From: 8A177989 		$216.92 1
19835B JUF000366
ホース
Lion Diesel 2.7 V6 (140KW) / From: 6A983100 / To: 8A177988 		$135.92 1
19835B JUF500450
キット - バキュームホース修理
3.6L V8 32V DOHC EFi Diesel Lion / From: 8A177989 		$221.97 1
19835B JUF500560
ホース
AJ Petrol 4.2 V8 Supercharged / From: 8A182779 		$295.91 1
19835C JUE500023
パイプ
AJ Petrol 4.2 V8 Supercharged / To: 8A128640 		$223.37 1
19835C JUE500033
パイプ
Lion Diesel 2.7 V6 (140KW) / To: 6A999999 		$201.66 1
19835C JUE501070
ホース
3.6L V8 32V DOHC EFi Diesel Lion / From: 7A000001 / To: 7A973185 		$155.22 1
19835C JUE501210
ホース
3.6L V8 32V DOHC EFi Diesel Lion / From: 7A973186 / To: 8A128640 		$169.01 1
19835C JUE501080
ホース
Lion Diesel 2.7 V6 (140KW) / Includes O-Ring, With Sensor / From: 7A000001 / To: 8A128640 		$137.97 1
19835C JUE501230
ホース
Lion Diesel 2.7 V6 (140KW) / From: 8A128641 		$188.51 1
19835C JUE501240
ホース
3.6L V8 32V DOHC EFi Diesel Lion / From: 8A128641 		$188.00 1
19835C JUE501250
パイプ
AJ Petrol 4.2 V8 Supercharged / From: 8A128641 		$223.37 1
