シャーシフレーム ((V)〜9A999999)

Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel]

自分の役割を見つける

Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel] - シャーシフレーム ((V)〜9A999999)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
KYG500190 ボルト $4.84 注文するには
写真 部品番号 説明 価格(各) ストック
KYG500250 ボルト $3.84 注文するには
写真 部品番号 説明 価格(各) ストック
KYG500015 ボルト $5.38 在庫あり
写真 部品番号 説明 価格(各) ストック
FC112267 ボルト $7.64 注文するには
写真 部品番号 説明 価格(各) ストック
FY114056 ナット-六角 $1.19 在庫あり
FY114056 ナット-六角 $1.19 在庫あり
写真 部品番号 説明 価格(各) ストック
FY110057 ナット-フランジタイプ $1.55 注文するには
写真 部品番号 説明 価格(各) ストック
KYH500111 スプリング-スロットルプレートシャフト $8.25 注文するには
写真 部品番号 説明 価格(各) ストック
FX112057 ナット $2.53 注文するには
写真 部品番号 説明 価格(各) ストック
FT112407 ボルト $7.89 注文するには
写真 部品番号 説明 価格(各) ストック
FT114357P ボルト $3.17 注文するには
FT114356P スクリュー $21.61 注文するには
写真 部品番号 説明 価格(各) ストック
FT112257 スクリュー $11.44 注文するには
写真 部品番号 説明 価格(各) ストック
KVX500010 ワッシャ-ファイバー $0.63 在庫あり
写真 部品番号 説明 価格(各) ストック
KVX500030 ウォッシャー $7.47 注文するには
写真 部品番号 説明 価格(各) ストック
KYH500100 ナット-スプリング $1.57 注文するには
写真 部品番号 説明 価格(各) ストック
KVD500620 フレーム $5,108.15 注文するには
KVD501290 フレーム $7,896.10 注文するには
LR014464 フレーム $7,093.16 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
KVU500140 ブラケット - ハウジング取り付け $24.16 注文するには
KVU500150 ブラケット - ハウジング取り付け $24.16 注文するには
写真 部品番号 説明 価格(各) ストック
KVY500031 スティフナー $68.87 注文するには
写真 部品番号 説明 価格(各) ストック
KVU500200 ブラケット $36.24 注文するには
写真 部品番号 説明 価格(各) ストック
KVU500210 ブラケット $36.24 注文するには
写真 部品番号 説明 価格(各) ストック
KVB500101 クロスメンバー-リアクロージング $428.30 注文するには
写真 部品番号 説明 価格(各) ストック
KVB500110 クロスメンバー $120.78 在庫あり
写真 部品番号 説明 価格(各) ストック
KVS500030 クロスメンバー $78.92 注文するには
写真 部品番号 説明 価格(各) ストック
KQD500123 クロスメンバー $201.33 注文するには
KQD500133 クロスメンバー $201.33 注文するには
写真 部品番号 説明 価格(各) ストック
KVF500161 ブラケット - ボディマウント $62.06 注文するには
KVF500161 ブラケット - ボディマウント $62.06 注文するには
写真 部品番号 説明 価格(各) ストック
KVF500120 ブラケット - ボディマウント $51.14 注文するには
写真 部品番号 説明 価格(各) ストック
KVF500190 アイソレーター $25.80 在庫あり
写真 部品番号 説明 価格(各) ストック
KVF500180 ブラケット - ボディマウント $82.99 注文するには
写真 部品番号 説明 価格(各) ストック
KZT500010 インシュレーターパッド $22.11 注文するには
写真 部品番号 説明 価格(各) ストック
RQU500361 ブラケット - フレーム取り付け $177.80 注文するには
RQU500371 ブラケット $136.76 注文するには
写真 部品番号 説明 価格(各) ストック
RQU500381 ブラケット $22.14 注文するには
RQU500391 ブラケット $22.14 注文するには
写真 部品番号 説明 価格(各) ストック
KVU500180 ブラケット $84.48 注文するには
KVU500190 ブラケット $67.75 注文するには
KVU500181 ブラケット $73.31 注文するには
...and 1 more part variants. See table on right for more details.
すべて見る

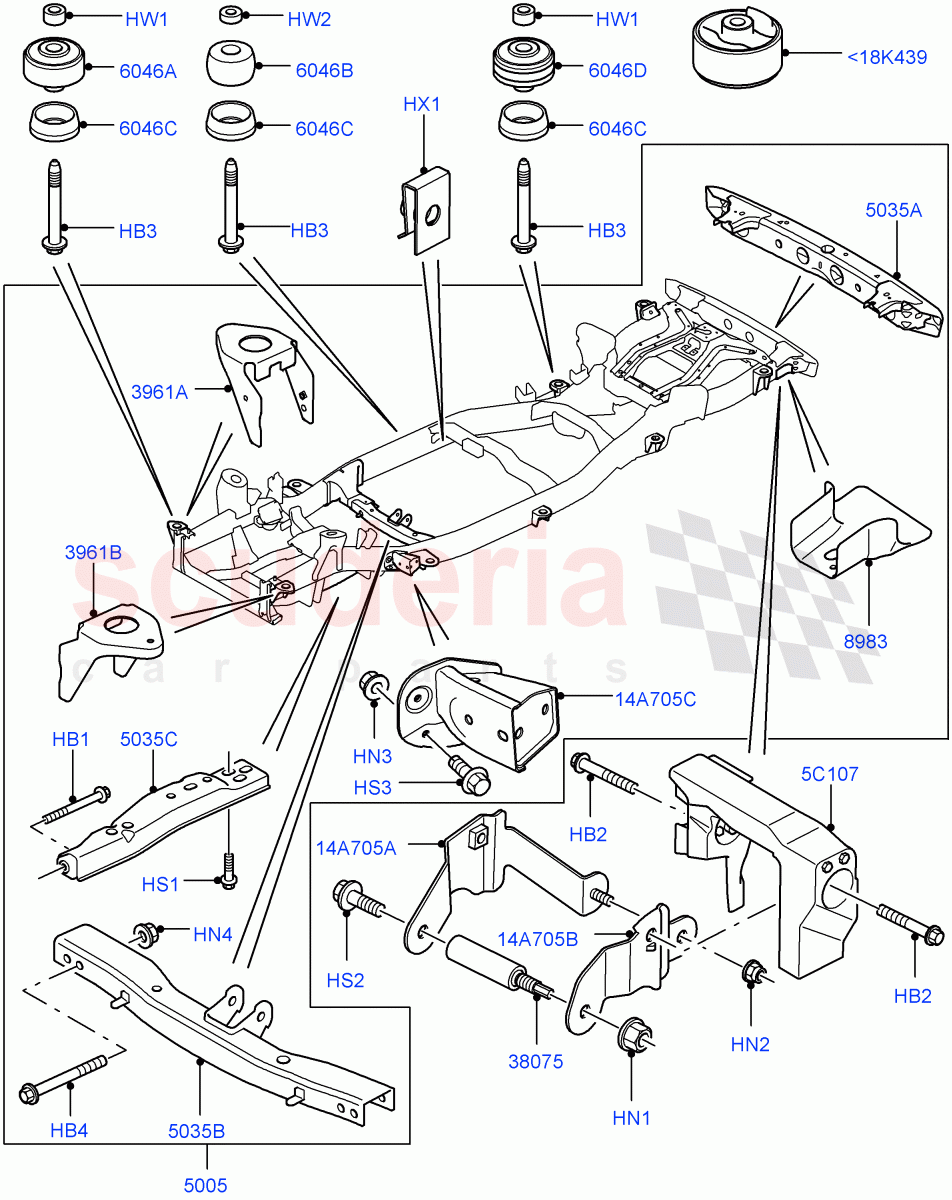

Chassis Frame ((V) TO9A999999) of Land Rover Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
<18K439 KZT500010
インシュレーターパッド 		$22.11 2
HB1 KYG500190
ボルト
M12 x 130MM 		$4.84 1
HB2 KYG500250
ボルト
M10 x 63MM 		$3.84 4
HB3 KYG500015
ボルト
Hexagonal Head, M13 X 104MM
IN STOCK 		$5.38 10
HB4 FC112267
ボルト
M12 x 130MM 		$7.64 4
HN1 FY114056
ナット-六角
M14, Production Part Up To 06MY, Service Fix From 07MY / To: 7A108443
IN STOCK 		$1.19 2
HN1 FY114056
ナット-六角
Hexagonal Head, M14, Production Part Up To 06MY, Service Fix From 07MY / From: 7A108444
IN STOCK 		$1.19 2
HN2 FY110057
ナット-フランジタイプ
M10, Production Part Up To 06MY, Service Fix From 07MY 		$1.55 2
HN3 KYH500111
スプリング-スロットルプレートシャフト
Bracket, M12 		$8.25 6
HN4 FX112057
ナット
M12 		$2.53 4
HS1 FT112407
ボルト
M12 x 40MM 		$7.89 3
HS2 FT114357P
ボルト
M14 X 35MM / To: 7A105656 		$3.17 2
HS2 FT114356P
スクリュー
M14 X 35MM, Production Part Up To 06MY, Service Fix From 07MY / From: 7A105657 		$21.61 2
HS3 FT112257
スクリュー
M12 x 25MM 		$11.44 6
HW1 KVX500010
ワッシャ-ファイバー
Isolator
IN STOCK 		$0.63 10
HW2 KVX500030
ウォッシャー
No 3 Body Mount 		$7.47 2
HX1 KYH500100
ナット-スプリング
Fuel Tank Attaching, M10, Nut "U" Spring 		$1.57 2
5C107 KQD500123
クロスメンバー
RH 		$201.33 1
5C107 KQD500133
クロスメンバー
LH 		$201.33 1
14A705A RQU500361
ブラケット - フレーム取り付け
RH, Inner, Production Part Up To 06MY, Service Fix From 07MY 		$177.80 1
14A705A RQU500371
ブラケット
LH, Inner, Production Part Up To 06MY, Service Fix From 07MY 		$136.76 1
14A705B RQU500381
ブラケット
RH, Outer, Production Part Up To 06MY, Service Fix From 07MY 		$22.14 1
14A705B RQU500391
ブラケット
LH, Outer, Production Part Up To 06MY, Service Fix From 07MY 		$22.14 1
14A705C KVU500180
ブラケット
RH / To: 6A916889 		$84.48 1
14A705C KVU500190
ブラケット
LH / To: 6A916889 		$67.75 1
14A705C KVU500181
ブラケット
RH / From: 6A916890 / To: 6A999999 		$73.31 1
14A705C KVU500191
ブラケット
LH / From: 6A916890 / To: 6A999999 		$35.16 1
3961A KVU500200
ブラケット
RH 		$36.24 1
3961B KVU500210
ブラケット
LH 		$36.24 1
5005 KVD500620
フレーム
Less Rear Mass Absorber Mountings, Old Type Spare Wheel Carrier, Requires VIN To Order, VIN Stamped, With Welded Fuel Cooler Bracket / To: 5A904741 		$5,108.15 1
5005 KVD501290
フレーム
New Type Spare Wheel Carrier, Requires VIN To Order, VIN Stamped, With Bolted Fuel Cooler Bracket, With Rear Mass Absorber Mountings / From: 8A121996 / To: 9A194475 		$7,896.10 1
5005 LR014464
フレーム
Old Type Spare Wheel Carrier, Requires VIN To Order, VIN Stamped, With Bolted Fuel Cooler Bracket, With Rear Mass Absorber Mountings / From: 5A904742 / To: 8A145569 		$7,093.16 1
5005 LR016829
フレーム
New Type Spare Wheel Carrier, Requires VIN To Order, VIN Stamped, With Bolted Fuel Cooler Bracket, With Rear Mass Absorber Mountings / From: 9A194476 		$8,652.08 1
5035A KVB500101
クロスメンバー-リアクロージング 		$428.30 1
5035B KVB500110
クロスメンバー
Transfer Box
IN STOCK 		$120.78 1
5035C KVS500030
クロスメンバー 		$78.92 1
6046A KVF500161
ブラケット - ボディマウント
AJ Petrol 4.4 V8 EFI (220KW) 		$62.06 4
6046A KVF500161
ブラケット - ボディマウント
Lion Diesel 2.7 V6 (140KW) 		$62.06 8
6046B KVF500120
ブラケット - ボディマウント 		$51.14 2
6046C KVF500190
アイソレーター
IN STOCK 		$25.80 10
6046D KVF500180
ブラケット - ボディマウント
AJ Petrol 4.4 V8 EFI (220KW) 		$82.99 4
8983 KVU500140
ブラケット - ハウジング取り付け
RH 		$24.16 1
8983 KVU500150
ブラケット - ハウジング取り付け
LH 		$24.16 1
38075 KVY500031
スティフナー
Production Part Up To 06MY, Service Fix From 07MY 		$68.87 2
