Name: Fuel Tank & Related Parts (Vehicles Fitted With 10MY Fuel Tank, This Section Refers To TSB LTB00280, With 2 Vent Pipes) (3.6L V8 32V DOHC EFi Diesel Lion)
Rating: 4.7 (1 reviews)

Fuel Tank & Related Parts (Vehicles Fitted With 10MY Fuel Tank, This Section Refers To TSB LTB00280, With 2 Vent Pipes) (3.6L V8 32V DOHC EFi Diesel Lion) of Land Rover Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel]

すべて見る

Land Rover Range Rover Sport (2005-2009) [3.6 V8 32V DOHC EFI Diesel] - 燃料タンクおよび関連部品（10MY燃料タンク装着車、本項はTSB...

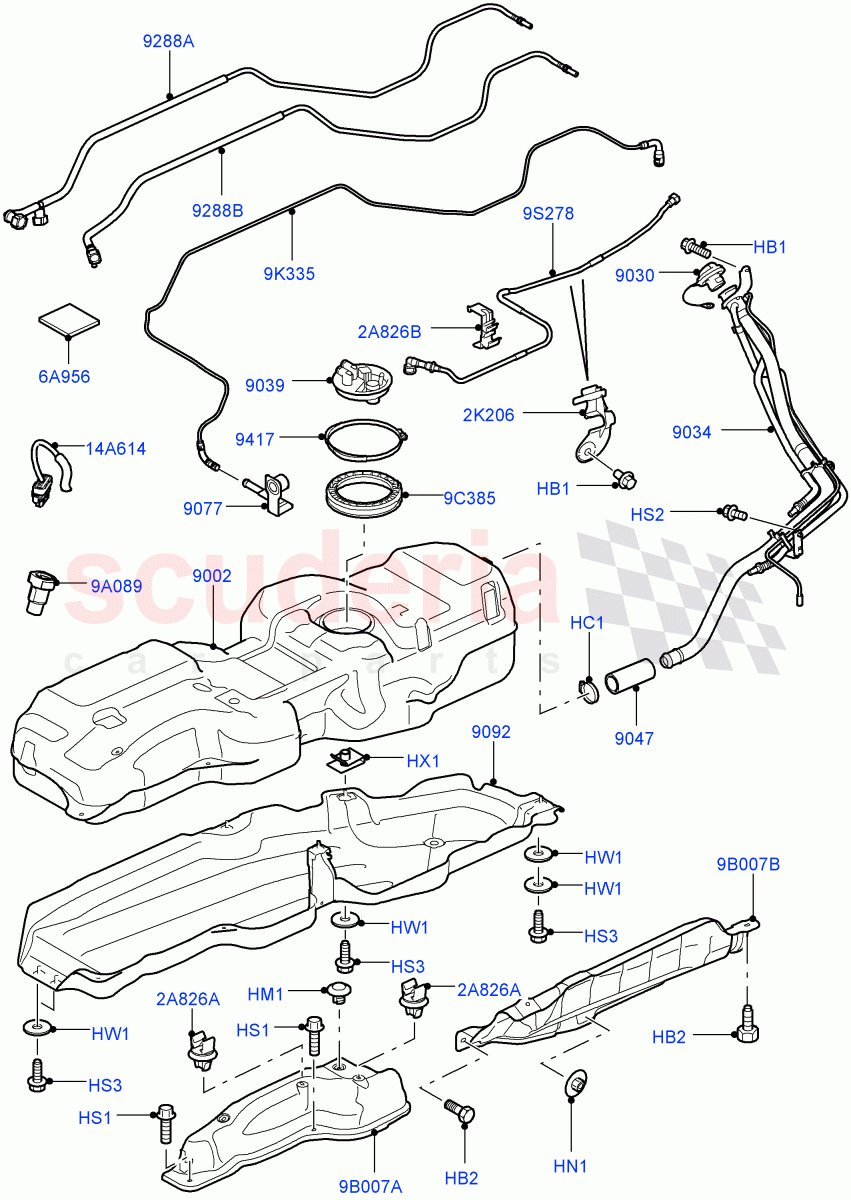

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	SN106127L	ボルト	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	WYP500100	スクリュー	$0.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	CN100509	クリップ	$1.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	WYQ000010	リベット-プラスチック	$5.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	WYH500050	ナット-ロック	$2.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	FS106206	スクリュー	$0.96	在庫あり

写真	部品番号	説明	価格(各)	ストック
	FS108126	スクリュー	$1.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	RYG500270	スクリュー	$2.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	WJ110006	ウォッシャー	$1.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	KYH500100	ナット-スプリング	$1.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013746	タンク-燃料	$1,132.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR021560	キャップ-燃料タンクフィラー	$34.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	WMJ500181	パイプ-フューエルフィラー	$346.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013751	カバー - ダスト	$84.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR010620	ホース - フィラーパイプ	$17.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR019275	プラグ	$8.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	WFN000014	燃料タンク	$291.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR117476	ガスケット	$9.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	WFU500020	ブラケット	$3.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR025789	フォームパッド - エネルギー吸収	$22.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR015385	ホース	$486.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR015384	ホース	$149.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR021822	キャップ - フィラー	$38.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013771	リング-保持	$22.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR013917	チューブ-燃料供給	$51.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR016261	チューブ-ブリーザー	$51.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR020971	ジャンパー配線	$95.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	SPV500020	クリップ	$1.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR014156	クリップ-パーキングブレーキケーブル	$1.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	WFZ500034	シールド	$30.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	WFZ500130	シールド	$64.23	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HB1	SN106127L	ボルト	SN106127L ボルト M6 / 7A000001より	$0.62	4
HB2	WYP500100	スクリュー	WYP500100 スクリュー六角ヘッド、M6 / 7A000001より	$0.75	6
HC1	CN100509	クリップ	CN100509 クリップホースクランプ / 7A000001より	$1.52	1
HM1	WYQ000010	リベット-プラスチック在庫あり	WYQ000010 リベット-プラスチックプラスチック、リベットタイプ / 7A000001より在庫あり	$5.56	2
HN1	WYH500050	ナット-ロック在庫あり	WYH500050 ナット-ロック M5 / から: 7A000001 在庫あり	$2.54	2
HS1	FS106206	スクリュー在庫あり	FS106206 スクリュー六角ヘッド、M6 X 20MM / 7A000001より在庫あり	$0.96	2
HS2	FS108126	スクリュー在庫あり	FS108126 スクリュー M8 X 12MM / 7A000001から在庫あり	$1.36	4
HS3	RYG500270	スクリュー	RYG500270 スクリュー六角ヘッド、M10 X 25MM / 7A000001より	$2.67	6
HW1	WJ110006	ウォッシャー	WJ110006 ウォッシャー 10 MM / 7A000001より	$1.34	7
HX1	KYH500100	ナット-スプリング	KYH500100 ナット-スプリング燃料タンク取り付け、M10、ナット "U "スプリング / 7A000001より	$1.56	2
2A826A	SPV500020	クリップ	SPV500020 クリップ対応	$1.03	2
2A826B	LR014156	クリップ-パーキングブレーキケーブル	LR014156 クリップ-パーキングブレーキケーブルから: 7A000001	$1.82	3
2K206	WFU500020	ブラケット	WFU500020 ブラケットから: 7A000001	$3.13	1
6A956	LR025789	フォームパッド - エネルギー吸収	LR025789 フォームパッド - エネルギー吸収から: 7A000001	$22.14	1
9A089	LR021822	キャップ - フィラー	LR021822 キャップ - フィラー燃料ヒーターなし / 7A000001より	$38.05	1
9B007A	WFZ500034	シールド	WFZ500034 シールドから: 7A000001	$30.91	1
9B007B	WFZ500130	シールド	WFZ500130 シールドから: 7A000001	$64.23	1
9C385	LR013771	リング-保持	LR013771 リング-保持から: 7A000001	$22.21	1
9K335	LR013917	チューブ-燃料供給	LR013917 チューブ-燃料供給燃料タンクから燃料ヒーター / 7A000001より	$51.29	1
9S278	LR016261	チューブ-ブリーザー	LR016261 チューブ-ブリーザーブリーザーパイプ、ベーパーライン / 7A000001より	$51.88	1
14A614	LR020971	ジャンパー配線	LR020971 ジャンパー配線から: 7A000001	$95.08	1
9002	LR013746	タンク-燃料	LR013746 タンク-燃料から: 7A000001	$1,132.15	1
9030	LR021560	キャップ-燃料タンクフィラー	LR021560 キャップ-燃料タンクフィラーから: 7A000001	$34.26	1
9034	WMJ500181	パイプ-フューエルフィラー	WMJ500181 パイプ-フューエルフィラーから: 7A000001	$346.16	1
9039	LR013751	カバー - ダスト	LR013751 カバー - ダストから: 7A000001	$84.92	1
9047	LR010620	ホース - フィラーパイプ	LR010620 ホース - フィラーパイプから: 7A000001	$17.27	1
9077	LR019275	プラグ	LR019275 プラグフレッシュエアヒーター付き / 7A000001より	$8.09	1
9092	WFN000014	燃料タンク	WFN000014 燃料タンクから: 7A000001	$291.08	1
9288A	LR015385	ホース	LR015385 ホース燃料フィルター出口から燃料タンク、戻り / 7A000001から	$486.15	1
9288B	LR015384	ホース	LR015384 ホースフィード、燃料タンクから床下パイプへ / 7A000001から	$149.07	1
9417	LR117476	ガスケット在庫あり	LR117476 ガスケット Oリング / 7A000001より在庫あり	$9.95	1
