Land Rover Discovery 4 (2010-2016) [4.0 Petrol V6]

自分の役割を見つける

Land Rover Discovery 4 (2010-2016) [4.0 Petrol V6] - 補助燃料焚きプレヒーター（Bページ）（燃料焚きヒーター付き）...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
ALU1844L ボルト $1.15 注文するには
写真 部品番号 説明 価格(各) ストック
RYP501130 ボルト $1.29 注文するには
写真 部品番号 説明 価格(各) ストック
FS106122 ボルト $3.85 注文するには
写真 部品番号 説明 価格(各) ストック
PYC101890 クリップ $2.81 注文するには
写真 部品番号 説明 価格(各) ストック
AWR6715 ナット-特殊 $4.44 在庫あり
写真 部品番号 説明 価格(各) ストック
FN106041 ナット $0.95 注文するには
写真 部品番号 説明 価格(各) ストック
JYP500020 ネジ-なべ頭-セルフタッピング $5.33 注文するには
写真 部品番号 説明 価格(各) ストック
LR018305 チューブ-補助ヒーター供給 $108.98 注文するには
写真 部品番号 説明 価格(各) ストック
JEZ500050 パイプ - 排気 $37.28 注文するには
写真 部品番号 説明 価格(各) ストック
JHB000420 ホース $12.99 注文するには
写真 部品番号 説明 価格(各) ストック
JEX000030 ポンプ - 水 $159.01 注文するには
写真 部品番号 説明 価格(各) ストック
MAN500020 クリップ - フューエルパイプ固定 $6.05 注文するには
写真 部品番号 説明 価格(各) ストック
JEX500020 ポンプ-燃料 $357.13 注文するには
LR061887 ポンプ-燃料 お問い合わせ 注文するには
LR068412 ポンプ-燃料 $248.65 注文するには
写真 部品番号 説明 価格(各) ストック
LR013840 パイプ-燃料 $52.89 注文するには
写真 部品番号 説明 価格(各) ストック
LR013937 補助ヒーター $1,765.61 注文するには
LR021638 補助ヒーター $1,906.84 注文するには
LR030843 補助ヒーター $1,906.84 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR018306 補助ヒーター $1,379.79 注文するには
LR021632 補助ヒーター $1,490.20 注文するには
LR030840 補助ヒーター $1,559.76 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR014459 パイプ - エアインレット $50.37 注文するには
写真 部品番号 説明 価格(各) ストック
LR013836 ブラケット $43.32 注文するには
写真 部品番号 説明 価格(各) ストック
JEU500010 ブラケット $42.08 注文するには
写真 部品番号 説明 価格(各) ストック
JEU500040 ブラケット $11.70 注文するには
写真 部品番号 説明 価格(各) ストック
JEG500070 クリップ $8.73 注文するには
写真 部品番号 説明 価格(各) ストック
LR013935 クリップ $1.61 注文するには
すべて見る

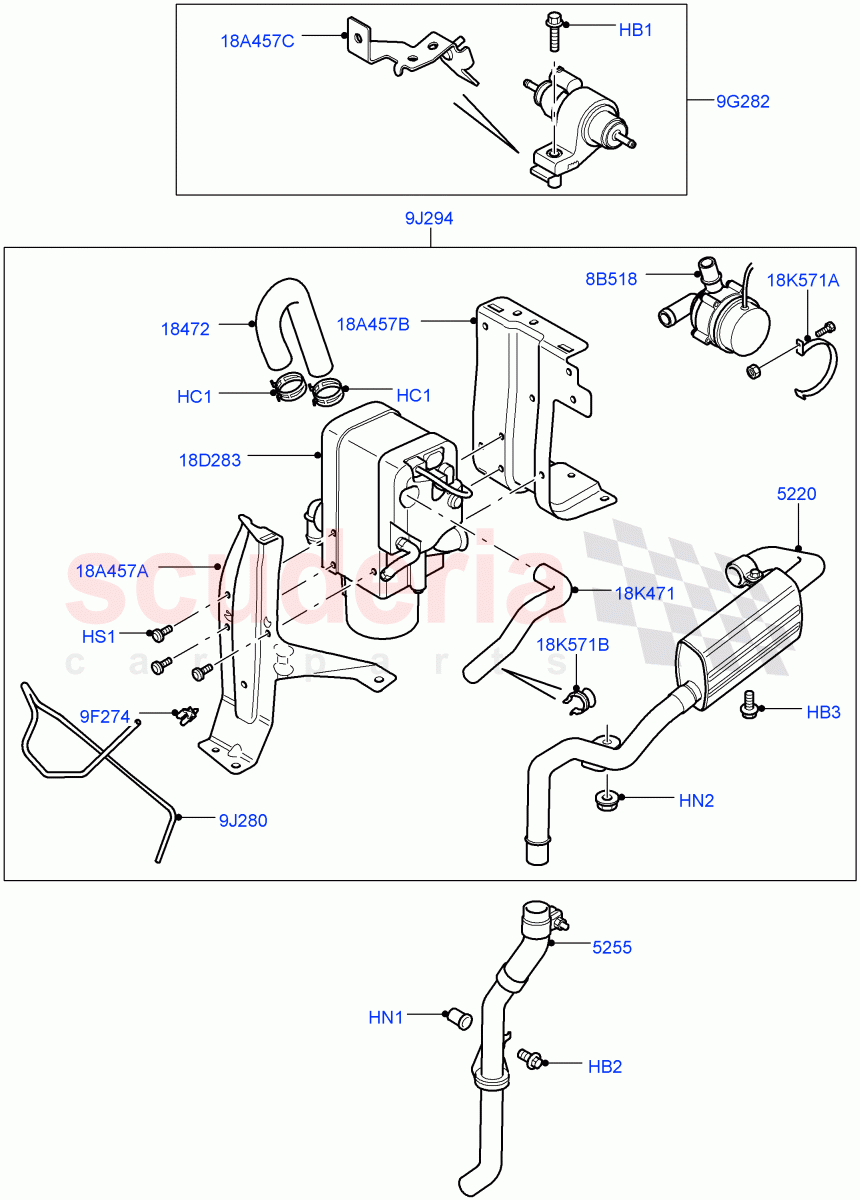

Auxiliary Fuel Fired Pre-Heater (Page B) (With Fuel Fired Heater) ((V) FROMAA000001) of Land Rover Land Rover Discovery 4 (2010-2016) [4.0 Petrol V6] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 ALU1844L
ボルト
M6 X 25MM /から：AA000001 		$1.15 1
HB2 RYP501130
ボルト
M6 X 12MM / からAA000001 		$1.29 1
HB3 FS106122
ボルト
M6 X 12MM / からAA000001 		$3.85 1
HC1 PYC101890
クリップ
ホース / からAA000001 		$2.81 2
HN1 AWR6715
ナット-特殊
M6 / からAA000001
在庫あり 		$4.44 1
HN2 FN106041
ナット
M6 / からAA000001 		$0.95 1
HS1 JYP500020
ネジ-なべ頭-セルフタッピング
燃料ヒーターAA000001 		$5.33 6
8B518 JEX000030
ポンプ - 水
からAA000001 		$159.01 1
9F274 MAN500020
クリップ - フューエルパイプ固定
フューエルチューブ用/AA000001よりAA000001 		$6.05 1
9G282 JEX500020
ポンプ-燃料
燃料タンク、リアに接続 / からAA000001 / へEA708399 		$357.13 1
9G282 LR061887
ポンプ-燃料
燃料タンク、リアに接続 / からEA708400 / へEA731248 		- 1 Enquire
9G282 LR068412
ポンプ-燃料
燃料タンク、リアに接続 / よりEA731249 		$248.65 1
9J280 LR013840
パイプ-燃料
燃料供給 / からAA000001 		$52.89 1
9J294 LR013937
補助ヒーター
コンプリートアッセンブリー / からAA000001 / へAA527651 		$1,765.61 1
9J294 LR021638
補助ヒーター
コンプリートアセンブリAA527652からBA579653 		$1,906.84 1
9J294 LR030843
補助ヒーター
コンプリートアセンブリー / BA579654から / へCA633163 		$1,906.84 1
9J294 LR043111
補助ヒーター
コンプリートアセンブリーCA633164 / へDA681326 		$2,084.58 1
9J294 LR052346
補助ヒーター
コンプリートアセンブリーDA681327からEA720170 		$1,836.58 1
9J294 LR066105
補助ヒーター
コンプリートアッセンブリーEA720171 		$2,084.58 1
18A457A LR013836
ブラケット
からAA000001 		$43.32 1
18A457B JEU500010
ブラケット
からAA000001 		$42.08 1
18A457C JEU500040
ブラケット
燃料ポンプ用 / FROM: AA000001AA000001 		$11.70 1
18D283 LR018306
補助ヒーター
ヒーターメインユニット / からAA000001 / へAA527651 		$1,379.79 1
18D283 LR021632
補助ヒーター
ヒーターメインユニットAA527652 / へBA581719 		$1,490.20 1
18D283 LR030840
補助ヒーター
ヒーター本体 / BA581720から / BA581720からCA618589 		$1,559.76 1
18D283 LR041675
補助ヒーター
ヒーターメインユニットCA618590 / へDA677783 		$1,534.61 1
18D283 LR052262
補助ヒーター
ヒーターメインユニットDA677784 / へEA720136 		$1,534.61 1
18D283 LR066870
補助ヒーター
ヒーター本体 / からEA720137 		$1,534.61 1
18K471 LR014459
パイプ - エアインレット
からAA000001 		$50.37 1
18K571A JEG500070
クリップ
ウォーターポンプに取り付け / から AA000001AA000001 		$8.73 1
18K571B LR013935
クリップ
からAA000001 		$1.61 1
5220 LR018305
チューブ-補助ヒーター供給
燃料ヒーターAA000001 		$108.98 1
5255 JEZ500050
パイプ - 排気
燃料ヒーターAA000001 		$37.28 1
18472 JHB000420
ホース
ウォーターポンプに取り付け / から AA000001AA000001 		$12.99 1
