オイルパン/オイルレベルインジケーター（ソリハルプラント製）（3.0V6デ?...

Land Rover Discovery 4 (2010-2016) [3.0 Diesel 24V DOHC TC]

自分の役割を見つける

Land Rover Discovery 4 (2010-2016) [3.0 Diesel 24V DOHC TC] - オイルパン/オイルレベルインジケーター（ソリハルプラント製）（3.0V6デ�...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
1305834 ボルト $2.16 注文するには
写真 部品番号 説明 価格(各) ストック
1225745 ボルト＆ワッシャ-六角ヘッド $2.88 在庫あり
写真 部品番号 説明 価格(各) ストック
1419374 ボルト $4.00 注文するには
写真 部品番号 説明 価格(各) ストック
FS106106 ボルト $0.86 注文するには
写真 部品番号 説明 価格(各) ストック
LR096214 リング - シール $7.42 注文するには
写真 部品番号 説明 価格(各) ストック
LR018816 スクリュー $0.97 注文するには
写真 部品番号 説明 価格(各) ストック
4364422 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4380670 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
LR014198 スタッド $8.13 注文するには
写真 部品番号 説明 価格(各) ストック
LR005994 ガスケット - オイルパン $36.90 注文するには
写真 部品番号 説明 価格(各) ストック
LR013527 チューブ-オイルポンプインレット $113.73 注文するには
写真 部品番号 説明 価格(各) ストック
LR013528 パン-エンジンオイル $823.44 注文するには
LR034462 パン-エンジンオイル $993.19 注文するには
LR031777 パン-エンジンオイル $554.06 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR014174 シール - カバー $35.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR073675 プラグ-オイルドレン $7.82 注文するには
写真 部品番号 説明 価格(各) ストック
LR013608 チューブ - クランクケース換気 $42.45 注文するには
写真 部品番号 説明 価格(各) ストック
LR086422 リテーナー-オイルパン $14.45 注文するには
写真 部品番号 説明 価格(各) ストック
LR018460 Oリング $7.24 注文するには
写真 部品番号 説明 価格(各) ストック
LR013568 Oリング $9.95 注文するには
写真 部品番号 説明 価格(各) ストック
LR019457 チューブ-オイル抽出 $289.25 注文するには
LR076009 チューブ-オイル抽出 $202.52 注文するには
写真 部品番号 説明 価格(各) ストック
LR013740 キャップ-オイルレベルチューブ $72.60 注文するには
写真 部品番号 説明 価格(各) ストック
LR012640 センサー - オイルレベル $84.39 注文するには
写真 部品番号 説明 価格(各) ストック
LR037782 カバー＆チューブ-スカベンジリザーバー $71.50 注文するには
写真 部品番号 説明 価格(各) ストック
1331076 ガスケット-オイルチューブ $1.31 注文するには
写真 部品番号 説明 価格(各) ストック
LR013565 チューブ-オイル $145.21 注文するには
LR052353 チューブ-オイル $285.95 注文するには
写真 部品番号 説明 価格(各) ストック
LR014233 ワイヤー - オイルレベルセンサー $87.58 注文するには
LR034465 ワイヤー - オイルレベルセンサー $88.69 注文するには
LR086424 リード - オイルレベルセンサー $88.29 注文するには
すべて見る

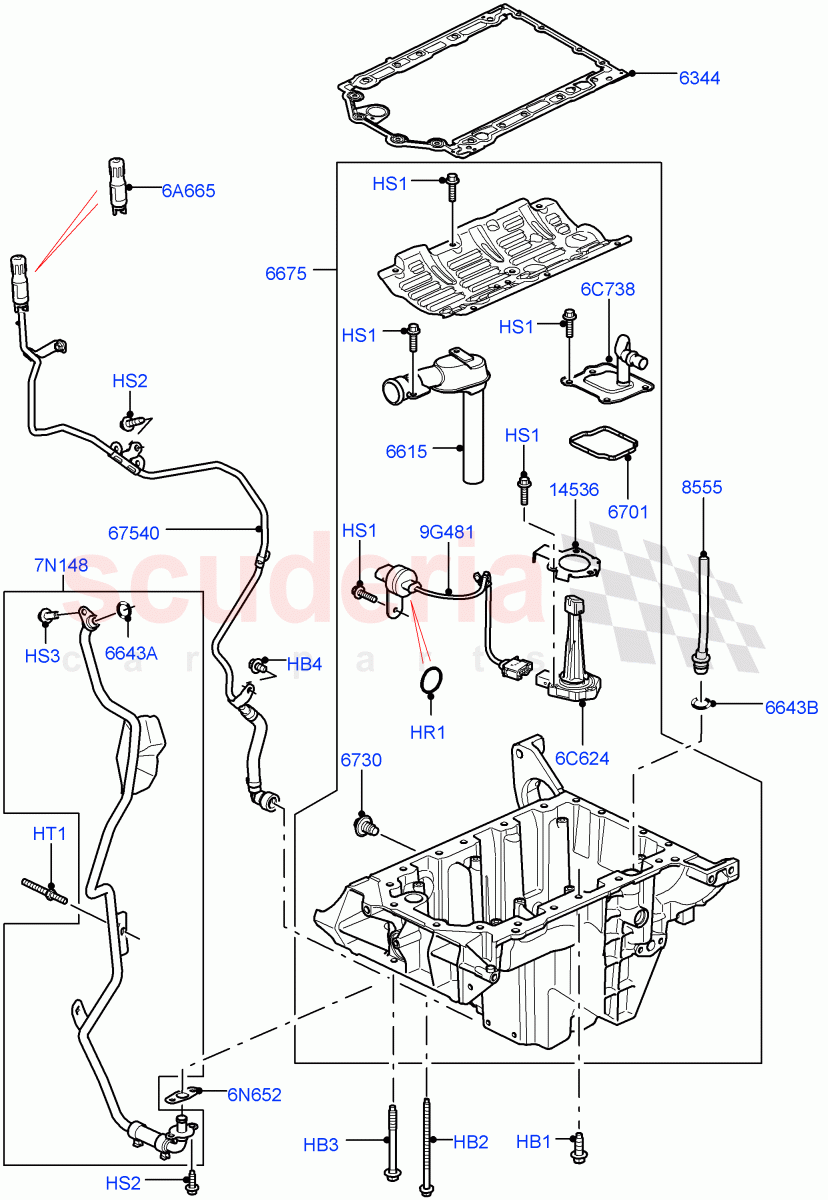

Oil Pan/Oil Level Indicator (Solihull Plant Build) (3.0 V6 Diesel) ((V) FROMAA000001) of Land Rover Land Rover Discovery 4 (2010-2016) [3.0 Diesel 24V DOHC TC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 1305834
ボルト
M8 X 20MM, Oil Pan / From: AA000001 		$2.16 9
HB2 1225745
ボルト＆ワッシャ-六角ヘッド
Bolt And Washer, M6 X 105MM, Oil Pan / From: AA000001
IN STOCK 		$2.88 8
HB3 1419374
ボルト
M8 X 75MM, Oil Pan / From: AA000001 		$4.00 1
HB4 FS106106
ボルト
Hexagonal Head, M6 X 10MM / From: AA000001 		$0.86 1
HR1 LR096214
リング - シール
Wiring Connector / From: AA000001 		$7.42 2
HS1 LR018816
スクリュー
M6 x 25MM / From: AA000001 		$0.97 16
HS2 4364422
スクリュー
M6 X 16MM, Tube / From: AA000001 		- 3 Enquire
HS3 4380670
スクリュー
Hexagonal Head, M6 X 16MM / From: AA000001 		- 1 Enquire
HT1 LR014198
スタッド
M6 X 20MM, M6 X 40MM / From: AA000001 		$8.13 1
6A665 LR013740
キャップ-オイルレベルチューブ
Tube - Oil Extraction / From: AA000001 		$72.60 1
6C624 LR012640
センサー - オイルレベル
From: AA000001 		$84.39 1
6C738 LR037782
カバー＆チューブ-スカベンジリザーバー
From: AA000001 		$71.50 1
6N652 1331076
ガスケット-オイルチューブ
Oil Tube / From: AA000001 		$1.31 1
7N148 LR013565
チューブ-オイル
Scavenger Pipe / From: AA000001 / To: DA681160 		$145.21 1
7N148 LR052353
チューブ-オイル
Scavenger Pipe / From: DA681161 		$285.95 1
9G481 LR014233
ワイヤー - オイルレベルセンサー
Sensor - Oil Level / From: AA000001 / To: CA619798 		$87.58 1
9G481 LR034465
ワイヤー - オイルレベルセンサー
Sensor - Oil Level / From: CA619799 / To: EA710385 		$88.69 1
9G481 LR086424
リード - オイルレベルセンサー
Sensor - Oil Level / From: EA710386 		$88.29 1
6344 LR005994
ガスケット - オイルパン
Oil Pan / From: AA000001 		$36.90 1
6615 LR013527
チューブ-オイルポンプインレット
From: AA000001 		$113.73 1
6643A LR018460
Oリング
Scavenger Pipe / From: AA000001 		$7.24 1
6643B LR013568
Oリング
Ventilation Tube / From: AA000001 		$9.95 1
6675 LR013528
パン-エンジンオイル
From: AA000001 / To: CA608913 		$823.44 1
6675 LR034462
パン-エンジンオイル
From: CA619799 / To: DA680534 		$993.19 1
6675 LR031777
パン-エンジンオイル
From: CA608914 / To: CA619798 		$554.06 1
6675 LR049183
パン-エンジンオイル
For Engine Serial Number Earlier Than ELD11 050613 0753185 - ELD11 DD/MM/YY Serial, Please Order: Turbo Oil Drain Hose P/N LR044556, Gasket P/N LR013235 and Screw P/N RYG500160 / From: DA680535 / To: EA710162 		$1,294.39 1
6675 LR086423
パン-エンジンオイル
For Engine Serial Number Earlier Than ELD11 050613 0753185 - ELD11 DD/MM/YY Serial, Please Order: Turbo Oil Drain Hose P/N LR044556, Gasket P/N LR013235 and Screw P/N RYG500160 / From: EA710163 		$1,346.47 1
6701 LR014174
シール - カバー
Cover Scavenge Reservoir / From: AA000001 		$35.60 1
6730 LR073675
プラグ-オイルドレン
Head Size: 13mm, Includes Seal, M14 X 1.5 / From: AA000001 		$7.82 1
8555 LR013608
チューブ - クランクケース換気
Crankcase Ventilation / From: AA000001 		$42.45 1
14536 LR086422
リテーナー-オイルパン
Sensor - Oil Level 		$14.45 1
67540 LR019457
チューブ-オイル抽出
From: AA000001 / To: DA999999 		$289.25 1
67540 LR076009
チューブ-オイル抽出
From: EA000001 		$202.52 1
