冷却システムパイプとホース (3.0 V6 ディーゼル) ((V) Fromaa000001)

Land Rover Discovery 4 (2010-2016) [3.0 Diesel 24V DOHC TC]

自分の役割を見つける

Land Rover Discovery 4 (2010-2016) [3.0 Diesel 24V DOHC TC] - 冷却システムパイプとホース (3.0 V6 ディーゼル) ((V) FROMAA000001)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
FS108166 ボルト $0.63 在庫あり
写真 部品番号 説明 価格(各) ストック
1007604 ボルト-六角ヘッド $0.72 注文するには
写真 部品番号 説明 価格(各) ストック
BYP500170 スクリュー $1.18 在庫あり
写真 部品番号 説明 価格(各) ストック
RYG500220 スクリュー $3.28 在庫あり
写真 部品番号 説明 価格(各) ストック
1336551 ガスケット $3.53 注文するには
写真 部品番号 説明 価格(各) ストック
LR033675 サーモスタット $104.64 在庫あり
写真 部品番号 説明 価格(各) ストック
LR073372 接続 - 排水口 $62.09 在庫あり
LR073372 接続 - 排水口 $62.09 在庫あり
写真 部品番号 説明 価格(各) ストック
LR013678 ホース-ヒーター水 $24.47 注文するには
写真 部品番号 説明 価格(各) ストック
LR013691 ホース-燃料クーラー $87.54 注文するには
写真 部品番号 説明 価格(各) ストック
LR013685 ホース-サーモスタット $213.26 注文するには
LR020126 ホース-サーモスタット $230.33 注文するには
LR025969 ホース-サーモスタット $337.44 注文するには
写真 部品番号 説明 価格(各) ストック
LR013682 ホース-ラジエーター $42.38 注文するには
LR095544 ホース-ラジエーター $51.15 在庫あり
LR043326 ホース-ラジエーター $52.84 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
LR025236 ホース-ラジエーター $137.08 注文するには
写真 部品番号 説明 価格(各) ストック
LR013683 ホース-ラジエーター $149.53 注文するには
写真 部品番号 説明 価格(各) ストック
LR025236 ホース-ラジエーター $137.08 注文するには
写真 部品番号 説明 価格(各) ストック
LR013165 チューブ - コネクティング $30.11 注文するには
写真 部品番号 説明 価格(各) ストック
LR015811 ホース $35.70 注文するには
写真 部品番号 説明 価格(各) ストック
LR013694 ホース-燃料 $68.10 注文するには
写真 部品番号 説明 価格(各) ストック
LR014204 ホース-燃料 $69.84 注文するには
写真 部品番号 説明 価格(各) ストック
LR018829 ガスケット - サーモスタット $3.50 注文するには
写真 部品番号 説明 価格(各) ストック
LR013163 ホース-EGRクーラー $125.77 注文するには
LR033912 ホース-EGRクーラー $155.21 注文するには
写真 部品番号 説明 価格(各) ストック
LR014152 ホース $68.36 注文するには
LR064221 ホース-EGRクーラー $70.76 注文するには
LR071341 ホース-EGRクーラー $233.45 注文するには
写真 部品番号 説明 価格(各) ストック
4346360 センサー - エンジン冷却水温度 お問い合わせ 注文するには
LR041442 センサー - エンジン冷却水温度 $46.56 注文するには
すべて見る

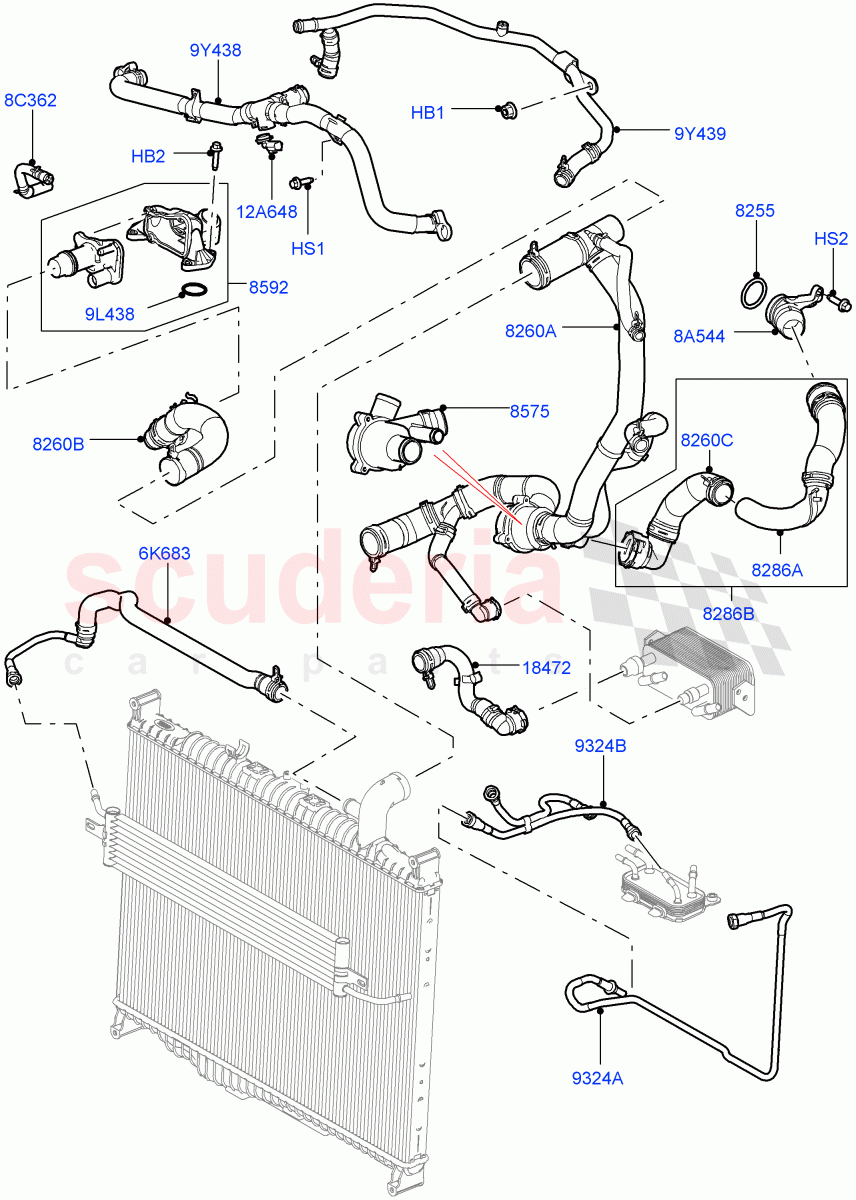

Cooling System Pipes And Hoses (3.0 V6 Diesel) ((V) FROMAA000001) of Land Rover Land Rover Discovery 4 (2010-2016) [3.0 Diesel 24V DOHC TC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 FS108166
ボルト
Hexagonal Head, M8 X 16MM / From: AA000001
IN STOCK 		$0.63 2
HB2 1007604
ボルト-六角ヘッド
M6 X 25MM / From: AA000001 		$0.72 4
HS1 BYP500170
スクリュー
Hexagonal Head, M6 x 14MM / From: AA000001
IN STOCK 		$1.18 2
HS2 RYG500220
スクリュー
Hexagonal Head, M6 X 20MM / From: AA000001
IN STOCK 		$3.28 2
6K683 LR013691
ホース-燃料クーラー
For Fuel Cooler, Outlet, Radiator To Cooler, Upper / From: AA000001 		$87.54 1
8A544 LR013165
チューブ - コネクティング
Bottom / From: AA000001 		$30.11 1
8C362 LR015811
ホース
Cooling System Bleed / From: AA000001 		$35.70 1
9L438 LR018829
ガスケット - サーモスタット
Thermostat Housing / From: AA000001 		$3.50 2
9Y438 LR013163
ホース-EGRクーラー
Cooled EGR, Inlet Tube / From: AA000001 / To: BA999999 		$125.77 1
9Y438 LR033912
ホース-EGRクーラー
Cooled EGR, Inlet Tube / From: CA000001 		$155.21 1
9Y439 LR014152
ホース
3.0L 24V V6 Turbo Diesel Std Flow / From EGR Cooler To Heater Inlet, Outlet Tube / From: AA000001 / To: FA777400 		$68.36 1
9Y439 LR064221
ホース-EGRクーラー
3.0L 24V DOHC V6 TC Diesel / From EGR Cooler To Heater Inlet, Outlet Tube / From: FA777399 		$70.76 1
9Y439 LR071341
ホース-EGRクーラー
3.0 V6 D Gen2 Twin Turbo / From EGR Cooler To Heater Inlet, Outlet Tube / From: FA777399 		$233.45 1
12A648 4346360
センサー - エンジン冷却水温度
From: AA000001 / To: CA999999 		- 1 Enquire
12A648 LR041442
センサー - エンジン冷却水温度
From: DA000001 		$46.56 1
8255 1336551
ガスケット
From: AA000001 		$3.53 1
8260A LR013685
ホース-サーモスタット
Engine To Radiator, From Reservoir To Tube, Thermostat And Housing Assy, Top & Bottom, Transmission Cooler Line / From: AA000001 / To: AA517190 		$213.26 1
8260A LR020126
ホース-サーモスタット
Engine To Radiator, From Reservoir To Tube, Thermostat And Housing Assy, Top & Bottom, Transmission Cooler Line / From: AA517191 / To: AA550905 		$230.33 1
8260A LR025969
ホース-サーモスタット
Engine To Radiator, From Reservoir To Tube, Thermostat And Housing Assy, Top & Bottom, Transmission Cooler Line / From: AA550906 		$337.44 1
8260B LR013682
ホース-ラジエーター
To Engine, Top / From: AA000001 / To: AA515417 		$42.38 1
8260B LR095544
ホース-ラジエーター
To Engine, Top / From: AA515418 / To: CA999999
IN STOCK 		$51.15 1
8260B LR043326
ホース-ラジエーター
To Engine, Top / From: DA000001 / To: DA678140 		$52.84 1
8260B LR095544
ホース-ラジエーター
To Engine, Top / From: DA678141 / To: GA795610
IN STOCK 		$51.15 1
8260B LR118802
ホース-ラジエーター
To Engine, Top / From: GA795611 		$48.66 1
8260C LR025236
ホース-ラジエーター
Bottom / From: AA000001 / To: AA550905 		$137.08 1
8286A LR013683
ホース-ラジエーター
Bottom, To Engine / From: AA000001 / To: AA550905 		$149.53 1
8286B LR025236
ホース-ラジエーター
Bottom, To Engine, Two Piece / From: AA550906 		$137.08 1
8575 LR033675
サーモスタット
From: AA000001
IN STOCK 		$104.64 1
8592 LR073372
接続 - 排水口
From: AA000001 / To: FA766435
IN STOCK 		$62.09 1
8592 LR073372
接続 - 排水口
From: FA766436
IN STOCK 		$62.09 1
9324A LR013694
ホース-燃料
For Fuel Cooler, Inlet / From: AA000001 		$68.10 1
9324B LR014204
ホース-燃料
Bottom, For Fuel Cooler, Inlet, Outlet / From: AA000001 		$69.84 1
18472 LR013678
ホース-ヒーター水
Bottom, Radiator To Cooler, Transmission Cooler Line / From: AA000001 		$24.47 1
