Rear Bumper (Solihull Plant Build) ((V) FROMHA000001) of Land Rover Land Rover Discovery 5 (2017+) [3.0 Diesel 24V DOHC TC]

すべて見る

Land Rover Discovery 5 (2017+) [3.0 Diesel 24V DOHC TC] - リアバンパー（ソリフル工場製）（(V)FROMHA000001）

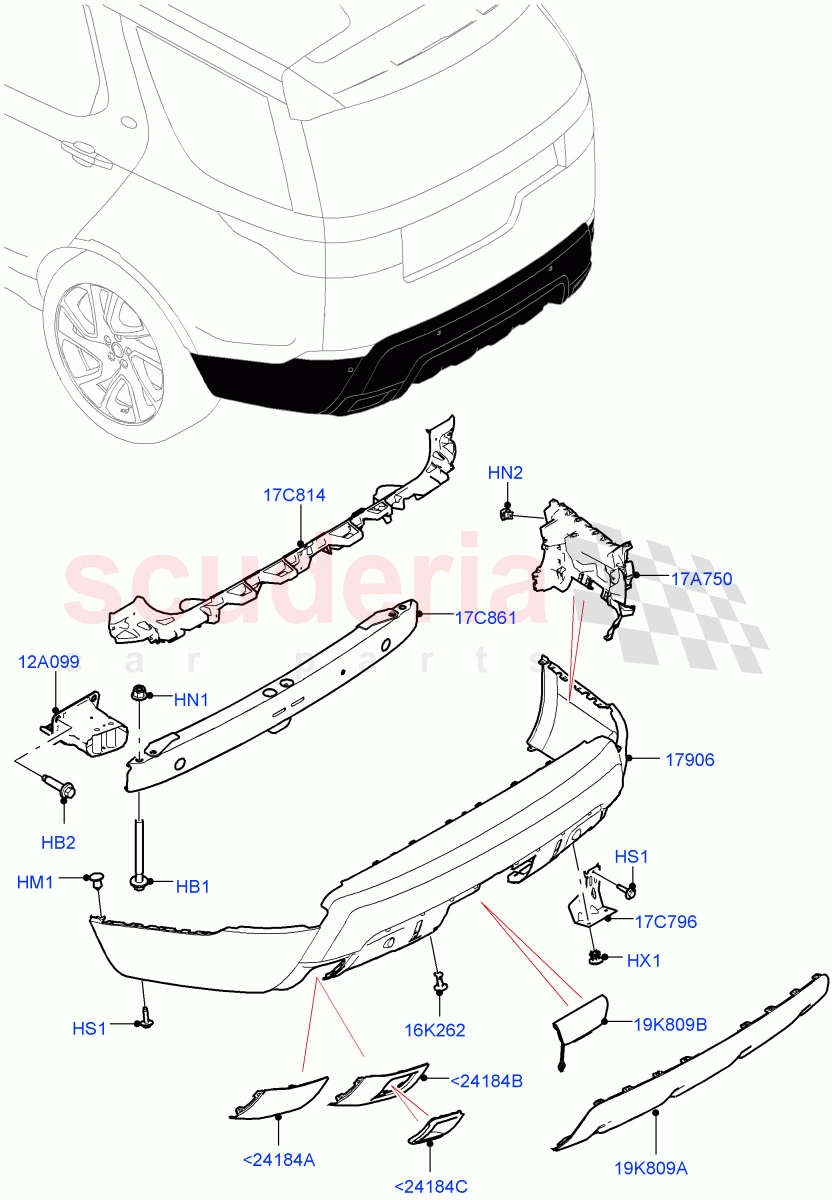

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR034229	ボルト	$8.37	注文するには
	LR097372	ボルト	$9.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	LR033214	ボルト	$4.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	ANR2224	ハードウェア - その他	$2.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	FY114056	ナット-六角	$1.19	在庫あり

写真	部品番号	説明	価格(各)	ストック
	LR165498	ナット - エキスパンション	$0.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	KYP500320	スクリュー	$0.57	注文するには
	KYP500320	スクリュー	$0.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR005896	リテーナ-リベット	$1.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	LR083020	バンパー-リア	$747.74	注文するには
	LR083022	バンパー-リア	$446.50	注文するには
	LR083023	バンパー-リア	$783.01	在庫あり

...and 11 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR080358	補強 - バンパー固定	$146.49	注文するには
	LR080359	補強 - バンパー固定	$146.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR012844	クリップ-保持	$3.48	在庫あり

写真	部品番号	説明	価格(各)	ストック
	LR083039	ブラケット-バンパー取り付け	$47.60	注文するには
	LR083040	ブラケット-バンパー取り付け	$47.60	注文するには
	LR104903	ブラケット-バンパー取り付け	$45.63	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR083042	ブラケット-バンパー取り付け	$17.18	注文するには
	LR083043	ブラケット-バンパー取り付け	$17.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR083041	ブラケット-バンパー取り付け	$44.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR080357	補強 - リアバンパー	$200.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR083024	インサート - バンパー	$45.75	注文するには
	LR083026	インサート - バンパー	$45.75	注文するには
	LR083028	インサート - バンパー	$52.30	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR086049	インサート - バンパー	$155.98	注文するには
	LR086051	インサート - バンパー	$155.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR086052	インサート - バンパー	$98.61	注文するには
	LR086050	インサート - バンパー	$98.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR083030	カバー - 牽引フック開口部	$192.35	注文するには
	LR083032	カバー - 牽引フック開口部	$192.35	注文するには
	LR083033	カバー - 牽引フック開口部	$93.39	注文するには

...and 13 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR116571	カバー - バンパー	$41.98	注文するには
	LR116572	カバー - バンパー	$41.98	注文するには
	LR116573	カバー - バンパー	$41.98	注文するには

...and 8 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
<24184A	LR083024	インサート - バンパー	LR083024 インサート - バンパーノンスポーツ/ダイナミック、リアBMP LWRバンス-ダークシルバー/RH	$45.75	1
<24184A	LR083026	インサート - バンパー	LR083026 インサート - バンパーノンスポーツ/ダイナミック、リアBMP LWRバランス-ホワイトシルバー/RH	$45.75	1
<24184A	LR083028	インサート - バンパー	LR083028 インサート - バンパーノンスポーツ/ダイナミック、リアBMPロアバランス-アンスラサイト/RH	$52.30	1
<24184A	LR083025	インサート - バンパー	LR083025 インサート - バンパーノンスポーツ/ダイナミック、リアBMPロアバランス-ダークシルバー/LH	$45.75	1
<24184A	LR083027	インサート - バンパー	LR083027 インサート - バンパーノンスポーツ/ダイナミック、リアBMPロアバランス-ホワイトシルバー / LH	$45.75	1
<24184A	LR083029	インサート - バンパー	LR083029 インサート - バンパーノンスポーツ／ダイナミック、リアBMPロアバランス-アンスラサイト／LH	$52.30	1
<24184B	LR086049	インサート - バンパー	LR086049 インサート - バンパーブラックフロントバンパー、リアBMPロアバランス-インダスシルバー／LH	$155.98	1
<24184B	LR086051	インサート - バンパー	LR086051 インサート - バンパーブラックフロントバンパー、リアBMPロアバランス-インダスシルバー／LH	$155.98	1
<24184C	LR086052	インサート - バンパー	LR086052 インサート - バンパーブラックフロントバンパー、リアBMPロアバランス-インダスシルバー/LH、ブランキング	$98.61	1
<24184C	LR086050	インサート - バンパー	LR086050 インサート - バンパーブラックフロントバンパー, リアBMPロアバランス-インダスシルバー / RH, ブランキング	$98.61	1
HB1	LR034229	ボルト	LR034229 ボルト六角ヘッド、M14 X 148MM/へ：HA011634	$8.37	4
HB1	LR097372	ボルト在庫あり	LR097372 ボルト六角ヘッド、M14 X 148MM / から: HA011635 在庫あり	$9.46	4
HB2	LR033214	ボルト在庫あり	LR033214 ボルトボルトおよびワッシャ、六角ヘッド、M14 X 55MM 在庫あり	$4.21	10
HM1	ANR2224	ハードウェア - その他	ANR2224 ハードウェア - その他 8 X 20MM、ピン	$2.53	2
HN1	FY114056	ナット-六角在庫あり	FY114056 ナット-六角六角ヘッド、M14 在庫あり	$1.19	4
HN2	LR165498	ナット - エキスパンション在庫あり	LR165498 ナット - エキスパンションプラスチック在庫あり	$0.59	8
HS1	KYP500320	スクリュー	KYP500320 スクリューボルトおよびワッシャ、M6 X 30MM、取り付けブラケット、サポート	$0.57	2
HS1	KYP500320	スクリュー	KYP500320 スクリューボルト・ワッシャー、バンパー、M6 X 30MM	$0.57	8
HX1	LR005896	リテーナ-リベット在庫あり	LR005896 リテーナ-リベット 10 X 4 - 5 在庫あり	$1.39	4
12A099	LR080358	補強 - バンパー固定	LR080358 補強 - バンパー固定トレーラー牽引ヒッチなし/RH	$146.49	1
12A099	LR080359	補強 - バンパー固定	LR080359 補強 - バンパー固定トレーラー牽引ヒッチなし / LH	$146.49	1
16K262	LR012844	クリップ-保持在庫あり	LR012844 クリップ-保持 1/4回転クリックタイプ在庫あり	$3.48	4
17A750	LR083039	ブラケット-バンパー取り付け	LR083039 ブラケット-バンパー取り付け RH / TO：HA016149	$47.60	1
17A750	LR083040	ブラケット-バンパー取り付け	LR083040 ブラケット-バンパー取り付け LH / TOHA016149	$47.60	1
17A750	LR104903	ブラケット-バンパー取り付け	LR104903 ブラケット-バンパー取り付け RH / 〜：HA016150 / 〜：HA016149JA999999	$45.63	1
17A750	LR104904	ブラケット-バンパー取り付け	LR104904 ブラケット-バンパー取り付け LH / から: HA016150 / へJA999999	$45.63	1
17A750	LR116997	ブラケット-バンパー取り付け	LR116997 ブラケット-バンパー取り付け RH / FROM: JA000001 / TO: JA999999KA000001	$42.74	1
17A750	LR116998	ブラケット-バンパー取り付け	LR116998 ブラケット-バンパー取り付け LH / FROM：KA000001	$42.74	1
17C796	LR083042	ブラケット-バンパー取り付け	LR083042 ブラケット-バンパー取り付け RH	$17.18	1
17C796	LR083043	ブラケット-バンパー取り付け	LR083043 ブラケット-バンパー取り付け LH	$17.18	1
17C814	LR083041	ブラケット-バンパー取り付け	LR083041 ブラケット-バンパー取り付けセンター	$44.50	1
17C861	LR080357	補強 - リアバンパー	LR080357 補強 - リアバンパートレーラー牽引ヒッチ	$200.29	1
19K809A	LR083030	カバー - 牽引フック開口部	LR083030 カバー - 牽引フック開口部 LESS TRAILER TOWING HITCH, REAR BMP LWR VALANCE - ダークシルバー	$192.35	1
19K809A	LR083032	カバー - 牽引フック開口部	LR083032 カバー - 牽引フック開口部トレーラー牽引ヒッチなし、リアBMPロワーバランス-アンスラサイト	$192.35	1
19K809A	LR083033	カバー - 牽引フック開口部	LR083033 カバー - 牽引フック開口部リアBMPロアバランス-ダークシルバー、牽引ヒッチレシーバーNAS	$93.39	1
19K809A	LR083034	カバー - 牽引フック開口部	LR083034 カバー - 牽引フック開口部リアBMP LWRバランス-ホワイトシルバー、牽引ヒッチレシーバーNAS	$93.39	1
19K809A	LR083035	カバー - 牽引フック開口部	LR083035 カバー - 牽引フック開口部リアBMPロワーバランス-アンスラサイト、牽引ヒッチレシーバーNAS	$103.95	1
19K809A	LR083036	カバー - 牽引フック開口部	LR083036 カバー - 牽引フック開口部リアBMPロアバランス-ダークシルバー、牽引ヒッチ-電動展開式/へ：KA084731	$118.62	1
19K809A	LR083037	カバー - 牽引フック開口部	LR083037 カバー - 牽引フック開口部リアBMP LWRバンス-ホワイトシルバー、牽引ヒッチマン脱着式スワンネック/対向車：KA084731KA084731	$118.62	1
19K809A	LR083038	カバー - 牽引フック開口部	LR083038 カバー - 牽引フック開口部リアBMPロアバランス-アンスラサイト、牽引ヒッチ-電動展開式／対向車：KA084731KA084731	$118.62	1
19K809A	LR082879	カバー - 牽引フック開口部	LR082879 カバー - 牽引フック開口部トレーラー牽引用ヒッチなし、リアBMPロアバランス-インダスシルバー	$303.20	1
19K809A	LR082880	カバー - 牽引フック開口部	LR082880 カバー - 牽引フック開口部リアBMPロアバランス-インダスシルバー、牽引ヒッチマン脱着式スワンネック / へ：KA084731	$192.31	1
19K809A	LR082881	カバー - 牽引フック開口部	LR082881 カバー - 牽引フック開口部リアBMPロアバランス-インダスシルバー、牽引ヒッチレシーバー12ピン電動	$166.27	1
19K809A	LR083031	カバー - 牽引フック開口部	LR083031 カバー - 牽引フック開口部トレーラー牽引ヒッチなし、リアBMP LWRバンス-ホワイトシルバー	$192.35	1
19K809A	LR123355	カバー - 牽引フック開口部	LR123355 カバー - 牽引フック開口部リアBMPロアバランス-インダスシルバー、牽引ヒッチレシーバー12ピンエレキ、スワンネック脱着式 / 差込口：KA084732KA084732	$116.27	1
19K809A	LR123356	カバー - 牽引フック開口部	LR123356 カバー - 牽引フック開口部リアBMP LWRバランス-ホワイトシルバー、牽引ヒッチマン脱着式スワンネック/より：KA084732	$118.62	1
19K809A	LR123357	カバー - 牽引フック開口部	LR123357 カバー - 牽引フック開口部リアBMPロアバランス-アンスラサイト、牽引ヒッチ-電動展開式/より：KA084732	$118.62	1
19K809A	LR123354	カバー - 牽引フック開口部	LR123354 カバー - 牽引フック開口部リアBMPロアバランス-インダスシルバー、牽引ヒッチ-着脱式 / KA084732からKA084732	$188.52	1
19K809B	LR116571	カバー - バンパー	LR116571 カバー - バンパーリアBMPロアバランス-ダークシルバー、牽引ヒッチ-電動展開式/へ：KA084731	$41.98	1
19K809B	LR116572	カバー - バンパー	LR116572 カバー - バンパーリアBMPロアバランス-ホワイトシルバー、牽引ヒッチ-スワンネック脱着式/から: KA084732JA999999	$41.98	1
19K809B	LR116573	カバー - バンパー	LR116573 カバー - バンパーリアBMPロアバランス-アンスラサイト、牽引ヒッチ用電動スワンネック / 〜：JA999999JA999999	$41.98	1
19K809B	LR116574	カバー - バンパー	LR116574 カバー - バンパーリアBMPロアバランス-インダスシルバー、牽引ヒッチマン脱着式スワンネック/〜:JA9999JA999999	$41.98	1
19K809B	LR116572	カバー - バンパー	LR116572 カバー - バンパーリアBMPロアバランス-ホワイトシルバー、牽引ヒッチ-電動展開式 / からKA000001 / へKA084731	$41.98	1
19K809B	LR116573	カバー - バンパー	LR116573 カバー - バンパーリアBMPロワーバランス-アンスラサイト、牽引ヒッチ-着脱式 / KA000001 / KA084731KA000001 / TO: KA084731KA084731	$41.98	1
19K809B	LR116574	カバー - バンパー	LR116574 カバー - バンパーリアBMPロアバランス-インダスシルバー、牽引ヒッチ-着脱式 / KA000001 / TO: KA084731KA000001 / TO: KA084731KA084731	$41.98	1
19K809B	LR123359	カバー - バンパー	LR123359 カバー - バンパーリアBMPロアバランス-インダスシルバー、牽引ヒッチレシーバー12ピンエレキ、スワンネック脱着式 / 差込口：KA084732KA084732	$41.98	1
19K809B	LR123360	カバー - バンパー	LR123360 カバー - バンパーリアBMP LWRバランス-ホワイトシルバー、牽引ヒッチマン脱着式スワンネック/より：KA084732	$41.98	1
19K809B	LR123361	カバー - バンパー	LR123361 カバー - バンパーリアBMPロアバランス-アンスラサイト、牽引ヒッチ-電動展開式/より：KA084732	$38.86	1
19K809B	LR123358	カバー - バンパー	LR123358 カバー - バンパーリアBMPロアバランス-インダスシルバー、牽引ヒッチ-着脱式 / KA084732からKA084732	$38.86	1
17906	LR083020	バンパー-リア	LR083020 バンパー-リア自動駐車システム非装着車, パークサイドガード非装着車, リヤパーキングエイド非装着車, リヤバンパー-樹脂製未塗装/下地処理済み/から: KA000001 / KA084731HA999999	$747.74	1
17906	LR083022	バンパー-リア	LR083022 バンパー-リア自動駐車システム非装着、パークサイドガード非装着、リアバンパー-樹脂製未塗装、リアパーキングエイド付き / 下塗り済み / へHA999999	$446.50	1
17906	LR083023	バンパー-リア在庫あり	LR083023 バンパー-リア自動垂直駐車システム、リアバンパー-樹脂製未塗装、パークサイドサイドガード付、リアパーキングエイド付 / 下塗り済 / へ：HA999999 在庫あり	$783.01	1
17906	LR086046	バンパー-リア	LR086046 バンパー-リア黒色フロントバンパー、自動パーキングシステムなし、パークサイドガードなし、リアパーキングエイド付き / 下塗り済み / へ：HA999999	$857.16	1
17906	LR086047	バンパー-リア	LR086047 バンパー-リア自動垂直駐車システム、リアバンパー-グロスブラック、パークサイドフランクガード付、リアパーキングエイド付/下地処理済み/～/HA9999：HA999999	$857.16	1
17906	LR086046	バンパー-リア	LR086046 バンパー-リアブラックフロントバンパー、自動パーキングシステムなし、パークサイドガードなし / 下塗り済み / からJA000001 / へJA999999	$857.16	1
17906	LR086047	バンパー-リア	LR086047 バンパー-リアブラックフロントバンパー、自動駐車システム無し、パークサイドサイドガード付き / 下塗り済み / から JA000001 / TO: JA999999JA000001 / TO：JA999999	$857.16	1
17906	LR083020	バンパー-リア	LR083020 バンパー-リア自動駐車システム非装着、パークサイドガード非装着、リアパーキングエイド非装着、ノンスポーツ/ダイナミック / PRIMED /からJA000001 / TO：JA999999	$747.74	1
17906	LR083022	バンパー-リア	LR083022 バンパー-リア自動駐車システムなし、パークサイドガードなし、非スポーツ/ダイナミック、リアパーキングエイド付き/プライムド/から：JA000001 / TO：JA999999	$446.50	1
17906	LR083023	バンパー-リア在庫あり	LR083023 バンパー-リア自動垂直駐車システム、非スポーツ/ダイナミック、パークサイドサイドガード付、リアパーキングエイド付 / プリム / から：JA000001 / TO：JA999999 在庫あり	$783.01	1
17906	LR083022	バンパー-リア	LR083022 バンパー-リアレスパークアシスト、非スポーツ/ダイナミック/プライムド/から：KA000001	$446.50	1
17906	LR083023	バンパー-リア在庫あり	LR083023 バンパー-リア非スポーツ/ダイナミック, パークアシスト / プライムド / から：KA000001 在庫あり	$783.01	1
17906	LR086046	バンパー-リア	LR086046 バンパー-リアブラックフロントバンパー, パークアシストなし / 下塗り済 / KA000001よりKA000001	$857.16	1
17906	LR086047	バンパー-リア	LR086047 バンパー-リアブラックフロントバンパー、パークアシスト / 下塗り / KA000001よりKA000001	$857.16	1
