冷却系配管・ホース (エンジン) (3.0 V6 D Gen2 ツインターボ, 8 Speed Auto Trans Zf...

Land Rover Discovery 5 (2017+) [3.0 Diesel 24V DOHC TC]

自分の役割を見つける

Land Rover Discovery 5 (2017+) [3.0 Diesel 24V DOHC TC] - 冷却系配管・ホース (エンジン) (3.0 V6 D GEN2 ツインターボ, 8 SPEED AUTO TRANS ZF...

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
4147433 ボルト $1.56 在庫あり
LR105435 ボルト $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
LR000053 ナット-フランジタイプ $1.55 在庫あり
写真 部品番号 説明 価格(各) ストック
RYG500220 スクリュー $3.27 在庫あり
写真 部品番号 説明 価格(各) ストック
AYP500110 スクリュー $0.91 在庫あり
写真 部品番号 説明 価格(各) ストック
LR063041 ブラケット - ヒーター取り付け $39.03 注文するには
写真 部品番号 説明 価格(各) ストック
1336551 ガスケット $3.52 注文するには
写真 部品番号 説明 価格(各) ストック
LR081659 ホース - ラジエター～エンジンホース $59.34 注文するには
LR077702 ホース - ラジエター～エンジンホース $29.64 注文するには
写真 部品番号 説明 価格(各) ストック
LR073372 接続 - 排水口 $61.94 在庫あり
写真 部品番号 説明 価格(各) ストック
LR062071 ホース - 冷却システム $52.07 注文するには
写真 部品番号 説明 価格(各) ストック
LR062104 Tコネクター $63.22 注文するには
写真 部品番号 説明 価格(各) ストック
LR038158 ヒーター - エンジンブロック $233.73 注文するには
写真 部品番号 説明 価格(各) ストック
LR081657 ホース-ラジエーター $109.23 注文するには
写真 部品番号 説明 価格(各) ストック
LR078767 ホース-サーモスタット $40.59 注文するには
写真 部品番号 説明 価格(各) ストック
LR062074 ホース-オイルクーラー $71.17 注文するには
写真 部品番号 説明 価格(各) ストック
LR078764 ホース - ウォーター $70.76 注文するには
写真 部品番号 説明 価格(各) ストック
LR062095 ホース - ウォーター $201.07 注文するには
写真 部品番号 説明 価格(各) ストック
LR062094 ホース - ウォーター $62.42 注文するには
写真 部品番号 説明 価格(各) ストック
LR081664 ホース-ラジエーター $190.70 注文するには
写真 部品番号 説明 価格(各) ストック
LR013165 チューブ - コネクティング $30.03 注文するには
写真 部品番号 説明 価格(各) ストック
LR085946 サーモスタットおよびハウジング $109.40 注文するには
写真 部品番号 説明 価格(各) ストック
LR079609 ブラケット-サーモスタット $102.20 注文するには
写真 部品番号 説明 価格(各) ストック
LR035627 ホース-ラジエーター $33.72 注文するには
写真 部品番号 説明 価格(各) ストック
LR035631 ホース - ラジエターベンチレーション $12.51 注文するには
写真 部品番号 説明 価格(各) ストック
LR062097 ホース - ウォーター $45.56 注文するには
写真 部品番号 説明 価格(各) ストック
LR018829 ガスケット - サーモスタット $3.50 注文するには
写真 部品番号 説明 価格(各) ストック
LR041442 センサー - エンジン冷却水温度 $46.44 注文するには
すべて見る

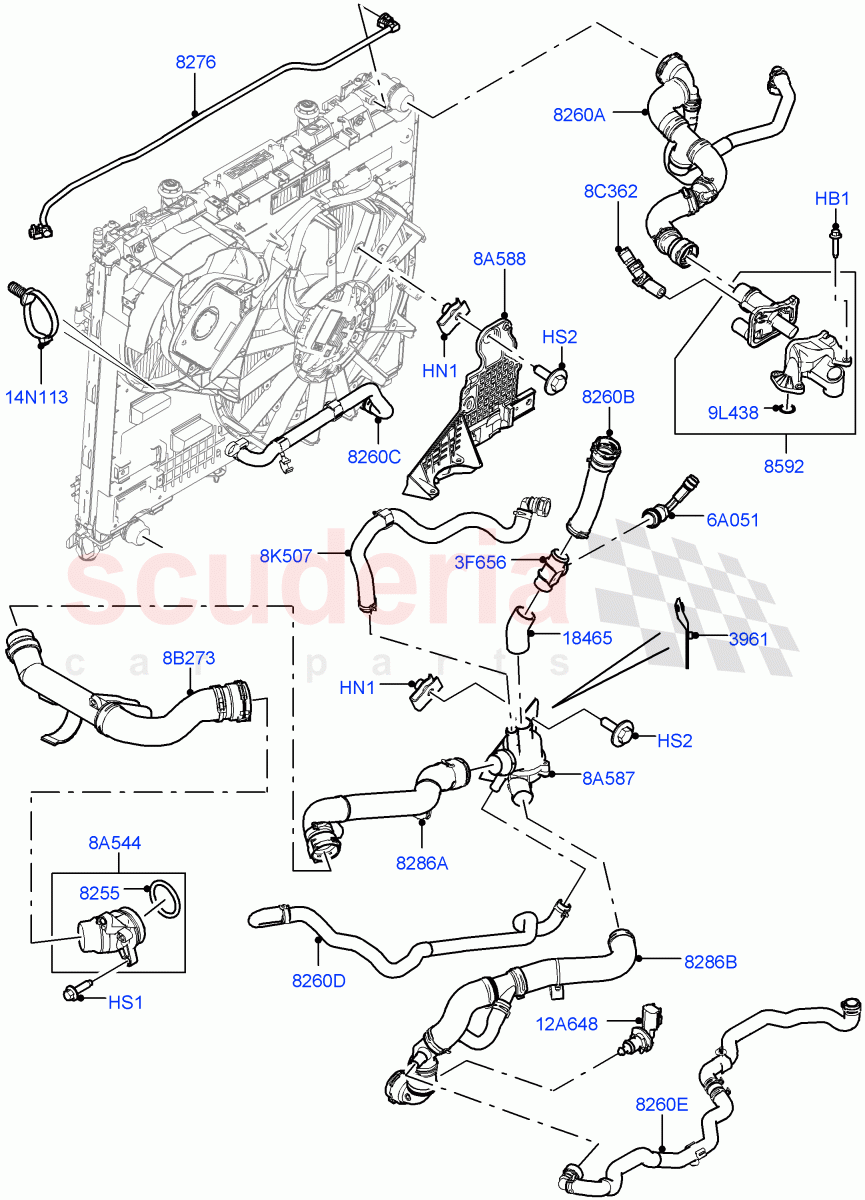

Cooling System Pipes And Hoses (Engine) (3.0 V6 D Gen2 Twin Turbo, 8 Speed Auto Trans ZF 8HP70 4WD, (+) "CDN/MEX/USA", Crankcase Pressure Sensor, 3.0 V6 D Gen2 Mono Turbo) ((V) FROMGA000001, (V) TOJA999999) of Land Rover Land Rover Discovery 5 (2017+) [3.0 Diesel 24V DOHC TC] ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
HB1 4147433
ボルト
M6 X 25MM / へHA026217
在庫あり 		$1.56 4
HB1 LR105435
ボルト
M6×27MM / 〜：HA026218 		$1.07 4
HN1 LR000053
ナット-フランジタイプ
M6
在庫あり 		$1.55 3
HS1 RYG500220
スクリュー
六角ヘッド、M6 X 20MM
在庫あり 		$3.27 2
HS2 AYP500110
スクリュー
ボルトおよびワッシャ、六角頭、M6 X 20MM
在庫あり 		$0.91 3
3F656 LR062104
Tコネクター
Tコネクター 		$63.22 1
6A051 LR038158
ヒーター - エンジンブロック 		$233.73 1
8A544 LR013165
チューブ - コネクティング
ボトム 		$30.03 1
8A587 LR085946
サーモスタットおよびハウジング 		$109.40 1
8A588 LR079609
ブラケット-サーモスタット 		$102.20 1
8B273 LR035627
ホース-ラジエーター
底部、エンジン側、サーモスタットからエンジンへ 		$33.72 1
8C362 LR035631
ホース - ラジエターベンチレーション
冷却システムブリード 		$12.51 1
8K507 LR062097
ホース - ウォーター
サーモスタット～エンジン、アッパー 		$45.56 1
9L438 LR018829
ガスケット - サーモスタット 		$3.50 2
12A648 LR041442
センサー - エンジン冷却水温度 		$46.44 1
3961 LR063041
ブラケット - ヒーター取り付け
ヒーター 		$39.03 1
8255 1336551
ガスケット 		$3.52 1
8260A LR081657
ホース-ラジエーター
ラジエータ、トップ 		$109.23 1
8260B LR078767
ホース-サーモスタット
サーモスタット～ラジエーターホース上部 		$40.59 1
8260C LR062074
ホース-オイルクーラー
トランスミッションオイルクーラーからラジエーターへ 		$71.17 1
8260D LR078764
ホース - ウォーター
膨張リザーバからサーモスタット 		$70.76 1
8260E LR062095
ホース - ウォーター
補助ラジエーター接続 		$201.07 1
8276 LR081659
ホース - ラジエター～エンジンホース
ラジエーター脱ガスライン / からHA006497 		$59.34 1
8276 LR077702
ホース - ラジエター～エンジンホース
ラジエターデガスライン / 差出人：HA006498 		$29.64 1
8286A LR062094
ホース - ウォーター
底部、サーモスタット側、サーモスタットからエンジン 		$62.42 1
8286B LR081664
ホース-ラジエーター
下部、ラジエーター 		$190.70 1
8592 LR073372
接続 - 排水口
在庫あり 		$61.94 1
18465 LR062071
ホース - 冷却システム
ロワー、サーモスタット～トップラジエターホース 		$52.07 1
