Name: Fuel Lines (Nitra Plant Build) (2.0L I4 DSL HIGH DOHC AJ200, Fuel Tank-Diesel) ((V) FROMK2000001)
Rating: 5.0 (1 reviews)

Fuel Lines (Nitra Plant Build) (2.0L I4 DSL HIGH DOHC AJ200, Fuel Tank-Diesel) ((V) FROMK2000001) of Land Rover Land Rover Discovery 5 (2017+) [2.0 Turbo Diesel]

すべて見る

Land Rover Discovery 5 (2017+) [2.0 Turbo Diesel] - フューエルライン (ニトラプラントビルド) (2.0L I4 DSL ハイドロDOHC...

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR049397	クリップ - スペシャル	$2.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR174231	クリップ-ホース	$2.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR087242	ナット-六角	$1.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	RYG500900	スクリュー	$3.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR071774	スクリュー	$2.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR052757	スタッド	$2.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR103234	フィルター - 燃料 - プライマリ	$81.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR082756	チューブ-燃料	$55.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR032034	キャップ - 保護	$1.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR040125	クリップ - フューエルパイプ固定	$4.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR087240	パイプ-燃料	$77.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR087239	ブラケット - フューエルチューブサポート	$14.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR082269	パイプ-燃料	$68.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR118213	チューブ-燃料フィルター～燃料ポンプ	$43.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR087238	ブラケット - フューエルチューブサポート	$11.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR082765	チューブ-燃料	$36.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR086433	リテーナ - チューブ	$6.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR087241	パイプ-燃料	$123.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR086377	チューブ-燃料供給とベーパー	$201.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR113370	フィルター - 燃料 - プライマリ	$283.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR081530	グロメット - 燃料フィルター	$10.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	MTC7458	パッド-フォーム	$33.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR082761	パイプ-燃料	$211.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR118214	パイプ-燃料	$270.34	注文するには

すべて見る

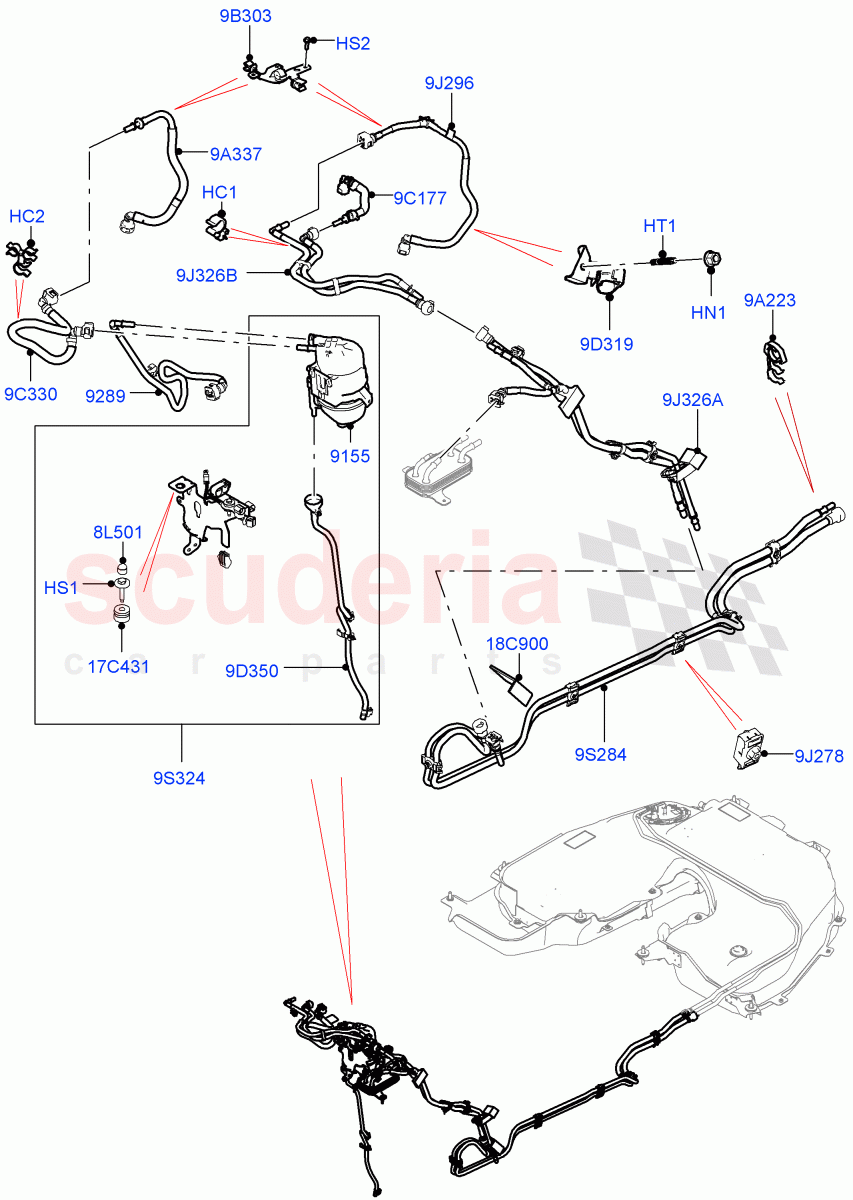

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HC1	LR049397	クリップ - スペシャル	LR049397 クリップ - スペシャル 11 - 13 X 1.0 - 3.5 /から：K2000001	$2.56	1
HC2	LR174231	クリップ-ホース	LR174231 クリップ-ホースプラスチックK2000001	$2.41	1
HN1	LR087242	ナット-六角	LR087242 ナット-六角 M6 / FROM: K2000001K2000001	$1.38	1
HS1	RYG500900	スクリュー	RYG500900 スクリューボルト＆ワッシャ, 六角ヘッド, M6X30 / から：K2000001	$3.97	2
HS2	LR071774	スクリュー	LR071774 スクリュー六角ヘッド、M6 X 20MM / K2000001よりK2000001	$2.20	2
HT1	LR052757	スタッド	LR052757 スタッド M6 X 25 / M6 X 15 / よりK2000001	$2.18	1
8L501	LR032034	キャップ - 保護	LR032034 キャップ - 保護保護 / よりK2000001	$1.46	1
9A223	LR040125	クリップ - フューエルパイプ固定	LR040125 クリップ - フューエルパイプ固定 FROMK2000001	$4.41	1
9A337	LR087240	パイプ-燃料	LR087240 パイプ-燃料燃料フィルターから燃料ポンプまで / から: KA000001K2000001	$77.80	1
9B303	LR087239	ブラケット - フューエルチューブサポート	LR087239 ブラケット - フューエルチューブサポート FROMK2000001	$14.95	1
9C177	LR082269	パイプ-燃料	LR082269 パイプ-燃料 FROMK2000001	$68.44	1
9C330	LR118213	チューブ-燃料フィルター～燃料ポンプ	LR118213 チューブ-燃料フィルター～燃料ポンプフロント、シングル / からK2000001	$43.01	1
9D319	LR087238	ブラケット - フューエルチューブサポート	LR087238 ブラケット - フューエルチューブサポート FROMK2000001	$11.14	1
9D350	LR082765	チューブ-燃料	LR082765 チューブ-燃料ドレン / からK2000001	$36.31	1
9J278	LR086433	リテーナ - チューブ	LR086433 リテーナ - チューブ FROMK2000001	$6.19	5
9J296	LR087241	パイプ-燃料	LR087241 パイプ-燃料 FROMK2000001	$123.80	1
9J326A	LR082761	パイプ-燃料	LR082761 パイプ-燃料中央 / よりK2000001	$211.22	1
9J326B	LR118214	パイプ-燃料	LR118214 パイプ-燃料ダブル、フロント / からK2000001	$270.34	1
9S284	LR086377	チューブ-燃料供給とベーパー	LR086377 チューブ-燃料供給とベーパーリア / よりK2000001	$201.44	1
9S324	LR113370	フィルター - 燃料 - プライマリ	LR113370 フィルター - 燃料 - プライマリアセンブリK2000001	$283.99	1
17C431	LR081530	グロメット - 燃料フィルター	LR081530 グロメット - 燃料フィルターリア / よりK2000001	$10.43	2
18C900	MTC7458	パッド-フォーム	MTC7458 パッド-フォーム FROMK2000001	$33.63	2
9155	LR103234	フィルター - 燃料 - プライマリ	LR103234 フィルター - 燃料 - プライマリブラケット付き / よりK2000001	$81.37	1
9289	LR082756	チューブ-燃料	LR082756 チューブ-燃料フューエルクーラー～フィルターチューブK2000001	$55.19	1

フューエルライン (ニトラプラントビルド) (2.0L I4 Dsl ハイドロDohc...

Land Rover Discovery 5 (2017+) [2.0 Turbo Diesel]

Land Rover Discovery 5 (2017+) [2.0 Turbo Diesel] - フューエルライン (ニトラプラントビルド) (2.0L I4 DSL ハイドロDOHC...

ショッピングカートに追加
