Name: Fuel Lines (2.0L 16V TIVCT T/C 240PS Petrol, Itatiaia (Brazil)) ((V) FROMGT000001)
Rating: 4.5 (1 reviews)

Fuel Lines (2.0L 16V TIVCT T/C 240PS Petrol, Itatiaia (Brazil)) ((V) FROMGT000001) of Land Rover Land Rover Discovery Sport (2015+) [2.0 Turbo Petrol GTDI]

すべて見る

Land Rover Discovery Sport (2015+) [2.0 Turbo Petrol GTDI] - フューエルライン (2.0L 16V TIVCT T/C 240PS ガソリン, ITATIAIA (BRAZIL)) ((V)...

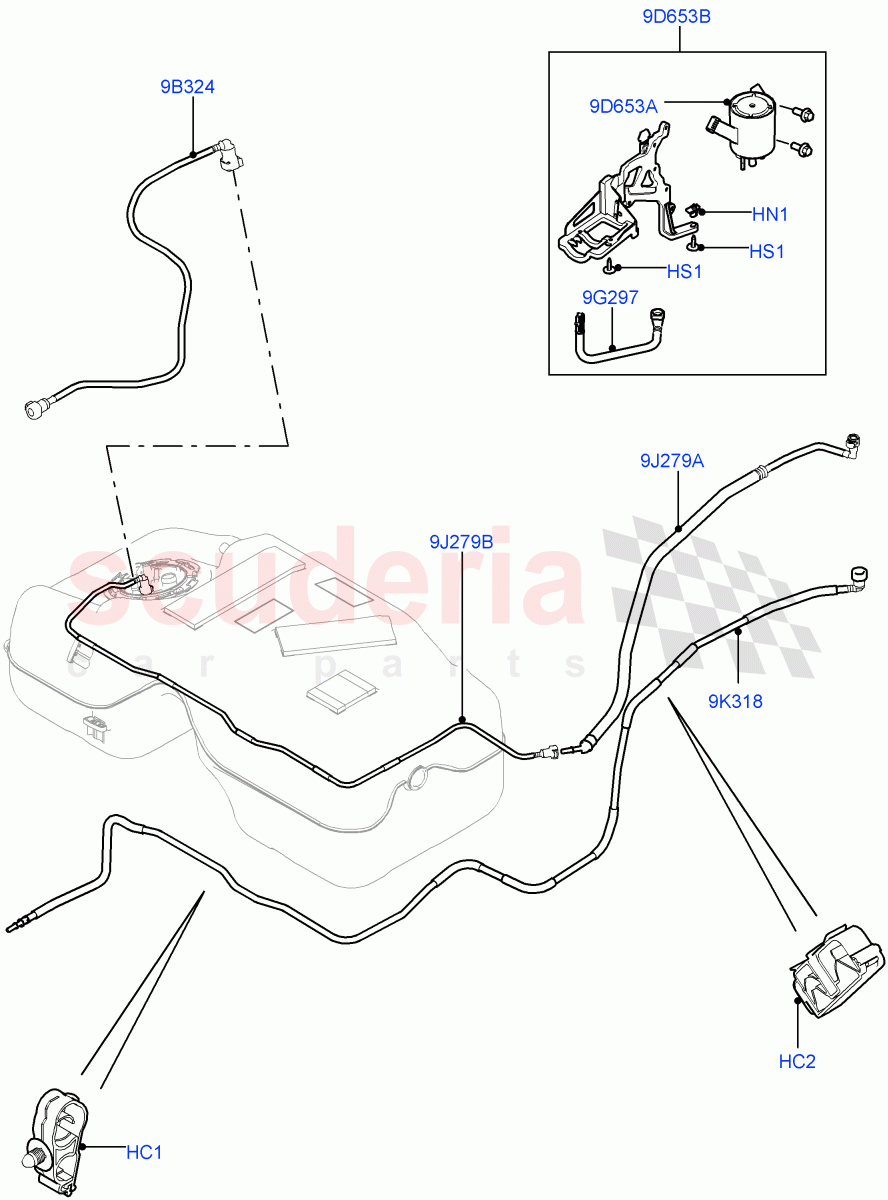

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR006655	クリップ	$1.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060351	クリップ-ホース	$4.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR000053	ナット-フランジタイプ	$1.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	SDG500030	スクリュー	$1.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060841	チューブ-燃料供給	$38.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR027068	チューブ-燃料ベーパー	$39.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060357	チューブ-燃料ベーパー	$56.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR003486	リザーバ-燃料タンクベントシステム	$50.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR027057	キャニスター - 燃料蒸気貯蔵	$93.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060356	ホース-燃料ベーパー	$42.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060353	チューブ-燃料ベーパー	$39.07	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HC1	LR006655	クリップ	LR006655 クリップ 14+12-20.5 X 7.5 X 1-3 /から：GT000001	$1.17	3
HC2	LR060351	クリップ-ホース	LR060351 クリップ-ホースホース / よりGT000001	$4.22	3
HN1	LR000053	ナット-フランジタイプ在庫あり	LR000053 ナット-フランジタイプ M6/から：GT000001 在庫あり	$1.55	1
HS1	SDG500030	スクリュー	SDG500030 スクリュー M6 X 27MM、ネジ、ワッシャ / よりGT000001	$1.10	2
9B324	LR060841	チューブ-燃料供給	LR060841 チューブ-燃料供給燃料タンクから床下パイプ / GH000001からGT000001	$38.81	1
9D653A	LR003486	リザーバ-燃料タンクベントシステム	LR003486 リザーバ-燃料タンクベントシステムチャコールキャニスター / からGT000001	$50.25	1
9D653B	LR027057	キャニスター - 燃料蒸気貯蔵	LR027057 キャニスター - 燃料蒸気貯蔵チャコールキャニスター、ブラケット付き / からGT000001から	$93.89	1
9G297	LR027068	チューブ-燃料ベーパー	LR027068 チューブ-燃料ベーパーチャコールキャニスター / からGT000001	$39.58	1
9J279A	LR060356	ホース-燃料ベーパー	LR060356 ホース-燃料ベーパーインレットチューブ、燃料タンクからチャコールキャニスターへのパージライン / からGT000001から	$42.06	1
9J279B	LR060353	チューブ-燃料ベーパー	LR060353 チューブ-燃料ベーパー燃料タンクからチャコールキャニスターへのパージライン / からGT000001	$39.07	1
9K318	LR060357	チューブ-燃料ベーパー	LR060357 チューブ-燃料ベーパー燃料ベーパーキャニスターパージ - 出口 / からGT000001	$56.62	1

フューエルライン (2.0L 16V Tivct T/c 240Ps ガソリン, Itatiaia (Brazil)) ((V)...

Land Rover Discovery Sport (2015+) [2.0 Turbo Petrol GTDI]

Land Rover Discovery Sport (2015+) [2.0 Turbo Petrol GTDI] - フューエルライン (2.0L 16V TIVCT T/C 240PS ガソリン, ITATIAIA (BRAZIL)) ((V)...
