Name: Fuel Lines (Rear) (2.0L I4 Mid DOHC AJ200 Petrol, Itatiaia (Brazil), 2.0L I4 Mid AJ200 Petrol E100) ((V) FROMJT000001)
Rating: 4.5 (1 reviews)

Fuel Lines (Rear) (2.0L I4 Mid DOHC AJ200 Petrol, Itatiaia (Brazil), 2.0L I4 Mid AJ200 Petrol E100) ((V) FROMJT000001) of Land Rover Land Rover Discovery Sport (2015+) [2.0 Turbo Petrol AJ200P]

すべて見る

Land Rover Discovery Sport (2015+) [2.0 Turbo Petrol AJ200P] - 燃料パイプ（リア）（2.0L I4 MID DOHC AJ200 PETROL, ITATIAIA (BRAZIL), 2.0L I4 MID AJ200...

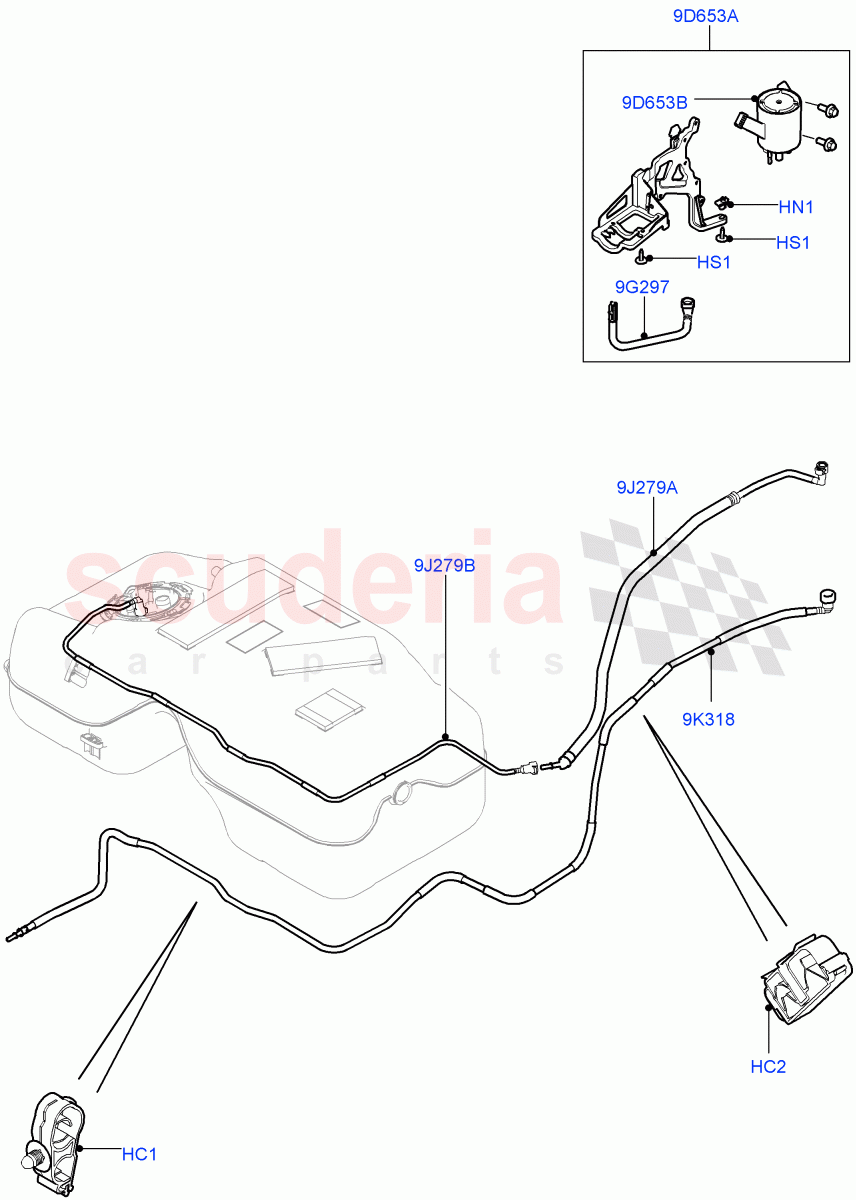

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR006655	クリップ	$1.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060351	クリップ-ホース	$4.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR000053	ナット-フランジタイプ	$1.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	SDG500030	スクリュー	$1.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR027068	チューブ-燃料ベーパー	$39.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060357	チューブ-燃料ベーパー	$56.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR027057	キャニスター - 燃料蒸気貯蔵	$93.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR003486	リザーバ-燃料タンクベントシステム	$50.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060356	ホース-燃料ベーパー	$42.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR060353	チューブ-燃料ベーパー	$39.05	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
HC1	LR006655	クリップ	LR006655 クリップ 14+12-20.5 X 7.5 X 1-3 /から：JT000001	$1.16	3
HC2	LR060351	クリップ-ホース	LR060351 クリップ-ホースホース / JT000001よりJT000001から	$4.22	3
HN1	LR000053	ナット-フランジタイプ在庫あり	LR000053 ナット-フランジタイプ M6 / JT000001よりJT000001 在庫あり	$1.55	1
HS1	SDG500030	スクリュー	SDG500030 スクリュー M6 X 27MM、ネジ、ワッシャー / JT000001よりJT000001	$1.10	2
9D653A	LR027057	キャニスター - 燃料蒸気貯蔵	LR027057 キャニスター - 燃料蒸気貯蔵チャコールキャニスター、ブラケット付き / からJT000001	$93.84	1
9D653B	LR003486	リザーバ-燃料タンクベントシステム	LR003486 リザーバ-燃料タンクベントシステムチャコールキャニスターJT000001	$50.22	1
9G297	LR027068	チューブ-燃料ベーパー	LR027068 チューブ-燃料ベーパーチャコールキャニスターJT000001	$39.56	1
9J279A	LR060356	ホース-燃料ベーパー	LR060356 ホース-燃料ベーパーインレットチューブ、燃料タンクからチャコールキャニスターへのパージライン / JT000001よりJT000001	$42.04	1
9J279B	LR060353	チューブ-燃料ベーパー	LR060353 チューブ-燃料ベーパー燃料タンクからチャコールキャニスターへのパージライン / JT000001よりJT000001	$39.05	1
9K318	LR060357	チューブ-燃料ベーパー	LR060357 チューブ-燃料ベーパー燃料ベーパーキャニスターパージ - 出口 / から JT000001JT000001	$56.59	1
