Floor Pan - Centre And Rear (Changsu (China)) ((V) FROMFG000001) of Land Rover Land Rover Discovery Sport (2015+) [1.5 I3 Turbo Petrol AJ20P3]

すべて見る

Land Rover Discovery Sport (2015+) [1.5 I3 Turbo Petrol AJ20P3] - フロアパン-センターおよびリア（中国・江蘇省） ((V) FROMFG000001)

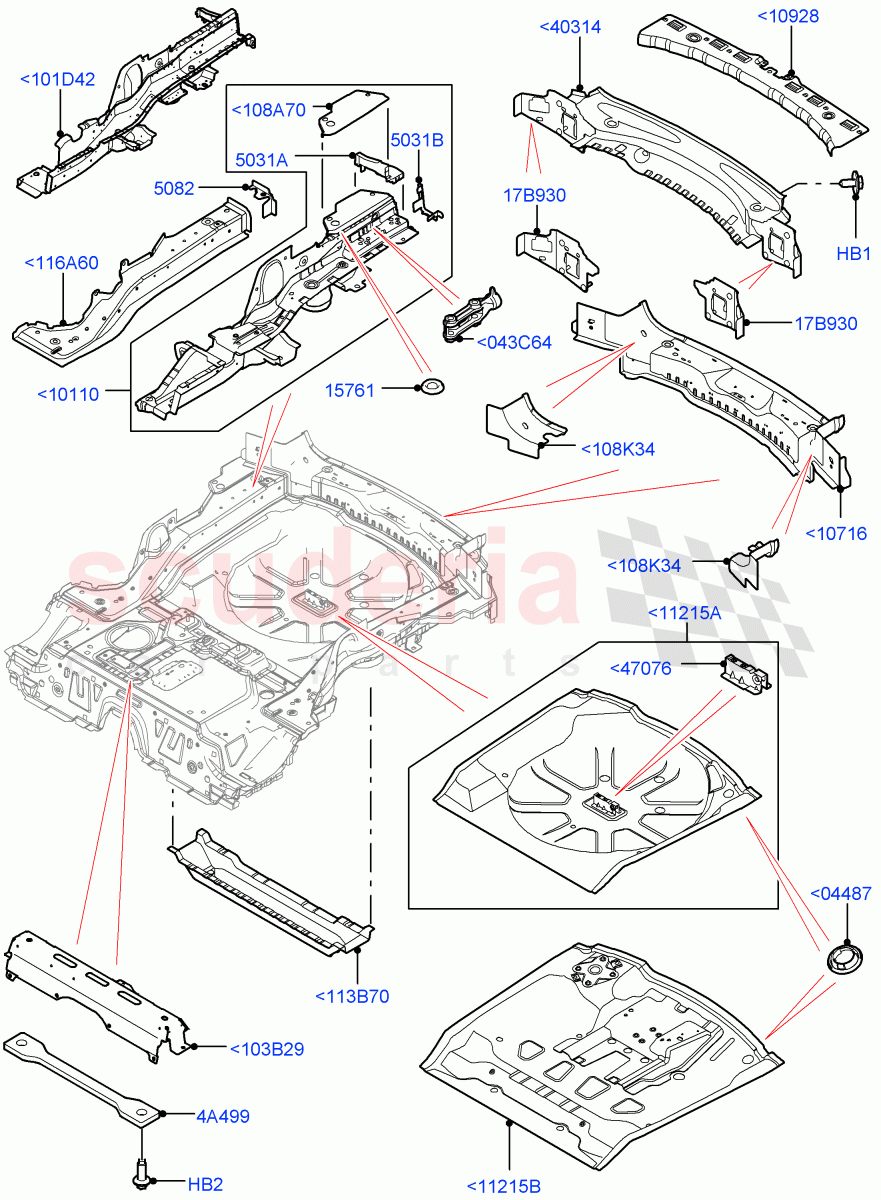

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	LR006032	ボルト＆ワッシャ-六角ヘッド	$1.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR114221	ボルト＆ワッシャ-トルクスヘッド	$0.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR137801	ガセット-メンバー-フロアサイド	$43.74	注文するには
	LR137802	ガセット-メンバー-フロアサイド	$43.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR063970	プラグ-ブランキング	$6.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR137042	ブラケット - プロップシャフトサポート	$33.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061111	ガセット-メンバー-フロアサイド	$34.10	注文するには
	LR061112	ガセット-メンバー-フロアサイド	$34.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR066487	ガセット-メンバー-フロアサイド	$12.29	注文するには
	LR066488	ガセット-メンバー-フロアサイド	$12.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR066454	プラグ-ブランキング	$51.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061060	メンバー-フロアサイド	$702.04	注文するには
	LR061061	メンバー-フロアサイド	$702.04	注文するには
	LR079514	メンバー-フロアサイド	$481.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061156	クロスメンバー - リアフロア	$389.71	注文するには
	LR128435	クロスメンバー - リアフロア	$389.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR140059	パネル	$12.29	注文するには
	LR140059	パネル	$12.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061461	パネル-ボディ後部	$257.38	注文するには
	LR128437	パネル-ボディ後部	$321.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR000179	ブラケット-スペアホイールキャリア	$9.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR072890	ブラケット-バンパー取り付け	$47.45	注文するには
	LR072891	ブラケット-バンパー取り付け	$47.45	注文するには
	LR084886	ブラケット-バンパー取り付け	$47.45	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR137775	ブラケット-トウアイ	$80.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR135314	メンバー-フロアサイド	$408.31	注文するには
	LR135312	メンバー-フロアサイド	$408.31	注文するには
	LR154114	メンバー-フロアサイド	$405.46	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR139152	補強 - リアフロアパン	$220.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061125	エクステンション - リアフロアサイドメンバー	$38.19	注文するには
	LR061126	エクステンション - リアフロアサイドメンバー	$38.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061395	補強 - リア・クロスメンバー	$86.19	注文するには
	LR061396	補強 - リア・クロスメンバー	$86.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR128440	ペイント・トラセイロ・ド・ピソ	$214.11	注文するには
	LR128440	ペイント・トラセイロ・ド・ピソ	$214.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061127	パン-フロア-リア	$214.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	LR061134	スティフナーXメンバー	$96.45	注文するには
	LR061133	スティフナーXメンバー	$164.66	注文するには
	LR079700	スティフナーXメンバー	$174.61	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	LR080173	パネル-フロアサイド	$474.01	注文するには
	LR080174	パネル-フロアサイド	$474.01	注文するには
	LR135346	パネル-フロアサイド	$420.13	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
<043C64	LR137775	ブラケット-トウアイ	LR137775 ブラケット-トウアイよりKG446857	$80.31	1
<101D42	LR135314	メンバー-フロアサイド	LR135314 メンバー-フロアサイド LH / よりKG446857 / TO：MG129510	$408.31	1
<101D42	LR135312	メンバー-フロアサイド	LR135312 メンバー-フロアサイド RH / よりKG446857 / へMG129510	$408.31	1
<101D42	LR154114	メンバー-フロアサイド	LR154114 メンバー-フロアサイド LH / よりMG129511	$405.46	1
<101D42	LR153939	メンバー-フロアサイド	LR153939 メンバー-フロアサイド RH / よりMG129511	$408.31	1
<103B29	LR139152	補強 - リアフロアパン	LR139152 補強 - リアフロアパン 60/40分割可倒式RRシート付き / よりKG422269	$220.82	1
<108A70	LR061125	エクステンション - リアフロアサイドメンバー	LR061125 エクステンション - リアフロアサイドメンバー RH / からFG000001	$38.19	1
<108A70	LR061126	エクステンション - リアフロアサイドメンバー	LR061126 エクステンション - リアフロアサイドメンバー LH / からFG000001	$38.19	1
<108K34	LR061395	補強 - リア・クロスメンバー	LR061395 補強 - リア・クロスメンバー RH / からFG000001	$86.19	1
<108K34	LR061396	補強 - リア・クロスメンバー	LR061396 補強 - リア・クロスメンバー LH / からFG000001	$86.19	1
<113B70	LR061134	スティフナーXメンバー	LR061134 スティフナーXメンバー 5シート構成 / からFG000001 / からHG347883	$96.45	1
<113B70	LR061133	スティフナーXメンバー	LR061133 スティフナーXメンバー 7人乗り / FG000001よりFG000001 / TO：KG446856	$164.66	1
<113B70	LR079700	スティフナーXメンバー	LR079700 スティフナーXメンバー 5シート構成 / HG347884から / KG446856へKG446856	$174.61	1
<113B70	LR128441	スティフナーXメンバー	LR128441 スティフナーXメンバー 3列目ダブルシートKG446857	$156.73	1
<113B70	LR128442	スティフナーXメンバー	LR128442 スティフナーXメンバー 3列目リアシートなし / からKG446857	$148.26	1
<116A60	LR080173	パネル-フロアサイド	LR080173 パネル-フロアサイド RH / からFG000001	$474.01	1
<116A60	LR080174	パネル-フロアサイド	LR080174 パネル-フロアサイド LH／FROMよりFG000001 / へKG446856	$474.01	1
<116A60	LR135346	パネル-フロアサイド	LR135346 パネル-フロアサイド LH/フロムKG446857	$420.13	1
<04487	LR066454	プラグ-ブランキング	LR066454 プラグ-ブランキングトレーラー牽引ヒッチなし / からFG000001	$51.32	1
<10110	LR061060	メンバー-フロアサイド	LR061060 メンバー-フロアサイド RH / からFG000001	$702.04	1
<10110	LR061061	メンバー-フロアサイド	LR061061 メンバー-フロアサイド LH / よりFG000001 / へHG347883	$702.04	1
<10110	LR079514	メンバー-フロアサイド	LR079514 メンバー-フロアサイド LH / HG347884より	$481.05	1
<10716	LR061156	クロスメンバー - リアフロア	LR061156 クロスメンバー - リアフロアからFG000001 / TO：KG446856	$389.71	1
<10716	LR128435	クロスメンバー - リアフロア	LR128435 クロスメンバー - リアフロアよりKG446857	$389.71	1
<10928	LR140059	パネル	LR140059 パネル 7シート構成 / からFG000001 / へKG424762	$12.29	1
<10928	LR140059	パネル	LR140059 パネル 7シート構成 / からKG424763	$12.29	1
<11215A	LR128440	ペイント・トラセイロ・ド・ピソ	LR128440 ペイント・トラセイロ・ド・ピソ 5シート構成 / FG000001よりFG000001 / TO：KG446856	$214.11	1
<11215A	LR128440	ペイント・トラセイロ・ド・ピソ	LR128440 ペイント・トラセイロ・ド・ピソ 5シート構成 / FG000001よりKG446857	$214.11	1
<11215B	LR061127	パン-フロア-リア	LR061127 パン-フロア-リア 7シート構成 / FG000001よりFG000001	$214.11	1
<40314	LR061461	パネル-ボディ後部	LR061461 パネル-ボディ後部からFG000001 / TO：KG446856	$257.38	1
<40314	LR128437	パネル-ボディ後部	LR128437 パネル-ボディ後部よりKG446857	$321.87	1
<47076	LR000179	ブラケット-スペアホイールキャリア	LR000179 ブラケット-スペアホイールキャリア 5シート構成 / FG000001よりFG000001	$9.70	1
HB1	LR006032	ボルト＆ワッシャ-六角ヘッド	LR006032 ボルト＆ワッシャ-六角ヘッドボルト・ワッシャー M8 X 17MM / からFG000001	$1.29	4
HB2	LR114221	ボルト＆ワッシャ-トルクスヘッド	LR114221 ボルト＆ワッシャ-トルクスヘッド M8 X 20MM(TORX) /から：KG446857	$0.76	2
4A499	LR137042	ブラケット - プロップシャフトサポート	LR137042 ブラケット - プロップシャフトサポート 6速マニュアルトランスミッションBG6、前輪駆動/から：KG446857	$33.91	1
17B930	LR072890	ブラケット-バンパー取り付け	LR072890 ブラケット-バンパー取り付け RH / FROM：FG000001 / へ：GG328444	$47.45	1
17B930	LR072891	ブラケット-バンパー取り付け	LR072891 ブラケット-バンパー取り付け LH/から：FG000001 / TO: GG328444GG328444	$47.45	1
17B930	LR084886	ブラケット-バンパー取り付け	LR084886 ブラケット-バンパー取り付け RH / FROM：GG328445GG328445 / TO：KG446856	$47.45	1
17B930	LR084887	ブラケット-バンパー取り付け	LR084887 ブラケット-バンパー取り付け LH / FROM：GG328445GG328445 / TO：KG446856	$47.45	1
17B930	LR128439	ブラケット-バンパー取り付け	LR128439 ブラケット-バンパー取り付け LH/フロムKG446857	$32.42	1
17B930	LR128438	ブラケット-バンパー取り付け	LR128438 ブラケット-バンパー取り付け RH/からKG446857から	$28.65	1
5031A	LR061111	ガセット-メンバー-フロアサイド	LR061111 ガセット-メンバー-フロアサイド RH / からFG000001	$34.10	1
5031A	LR061112	ガセット-メンバー-フロアサイド	LR061112 ガセット-メンバー-フロアサイド LH / からFG000001	$34.10	1
5031B	LR066487	ガセット-メンバー-フロアサイド	LR066487 ガセット-メンバー-フロアサイド RH / からFG000001	$12.29	1
5031B	LR066488	ガセット-メンバー-フロアサイド	LR066488 ガセット-メンバー-フロアサイド LH / からFG000001	$12.29	1
5082	LR137801	ガセット-メンバー-フロアサイド	LR137801 ガセット-メンバー-フロアサイド RH/からKG446857から	$43.74	1
5082	LR137802	ガセット-メンバー-フロアサイド	LR137802 ガセット-メンバー-フロアサイド LH/フロムKG446857	$43.74	1
15761	LR063970	プラグ-ブランキング	LR063970 プラグ-ブランキングチラーユニットなし / からFG000001	$6.15	1
